Détecteurs de débit à clapet et ampoule reed, 1/2”BSPP, avec contrôle de température d’alimentation en eau – Modèle R2
Applications principales: Produit développé pour les chauffe-eaux instantanés miniatures pour douches dans des circuits ou l’eau d’alimentation peut être préchauffée par un système solaire ou une pompe à chaleur. Le système à clapet mobile permet des produits de faible encombrement. Se monte sur l’arrivée d’eau froide qui est effectuée directement par le filetage male ½”BSPP. Montage vertical obligatoire, arrivée d’eau par le bas. Raccordement sur tuyauteries internes cuivre DN8 et DN10 par raccord rapide.
Un thermostat à disque, à température fixe coupe automatiquement le réchauffage de l’eau si la température d’entrée d’eau est supérieure à 50°C, afin de réduire la consommation d’énergie.
organe de détection du débit | |
---|---|
matière du boitier principal | |
matière de la palette | |
position de montage | |
type de montage | |
dimensions du tube en sortie | |
tension | |
Pouvoir de coupure | |
Indice de protection IP | |
type de raccordement électrique | |
Fermeture du contact électrique à (L/min) | |
Détection de débit max (L/min) | |
Détection de débit min (L/min) | |
Pression nominal à 20°C | |
Température de fonctionnement max (°C) | |
plage de température du liquide (°C) |
Description

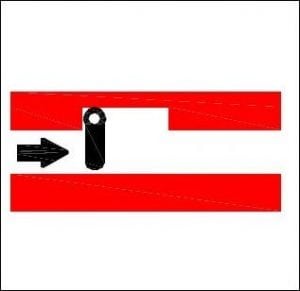

Pression et taille | Organe de détection: Clapet magnétique |

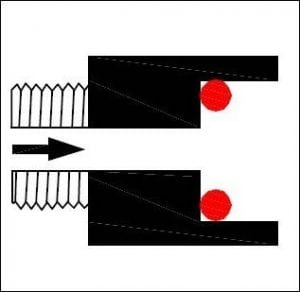

Fixation: Raccord mâle 1/2” et encliquetable dia. 8 mm |

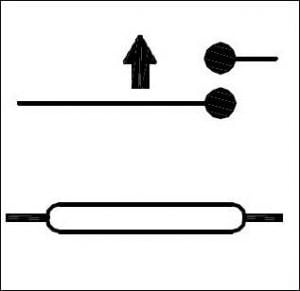

Contact: Ampoule Reed, fermeture par hausse de débit |
Pouvoir de coupure | Position de montage | Série |
PN10 | ![]() |
![]() |
![]() |
![]() |
![]() |
R22 |
DN8 |

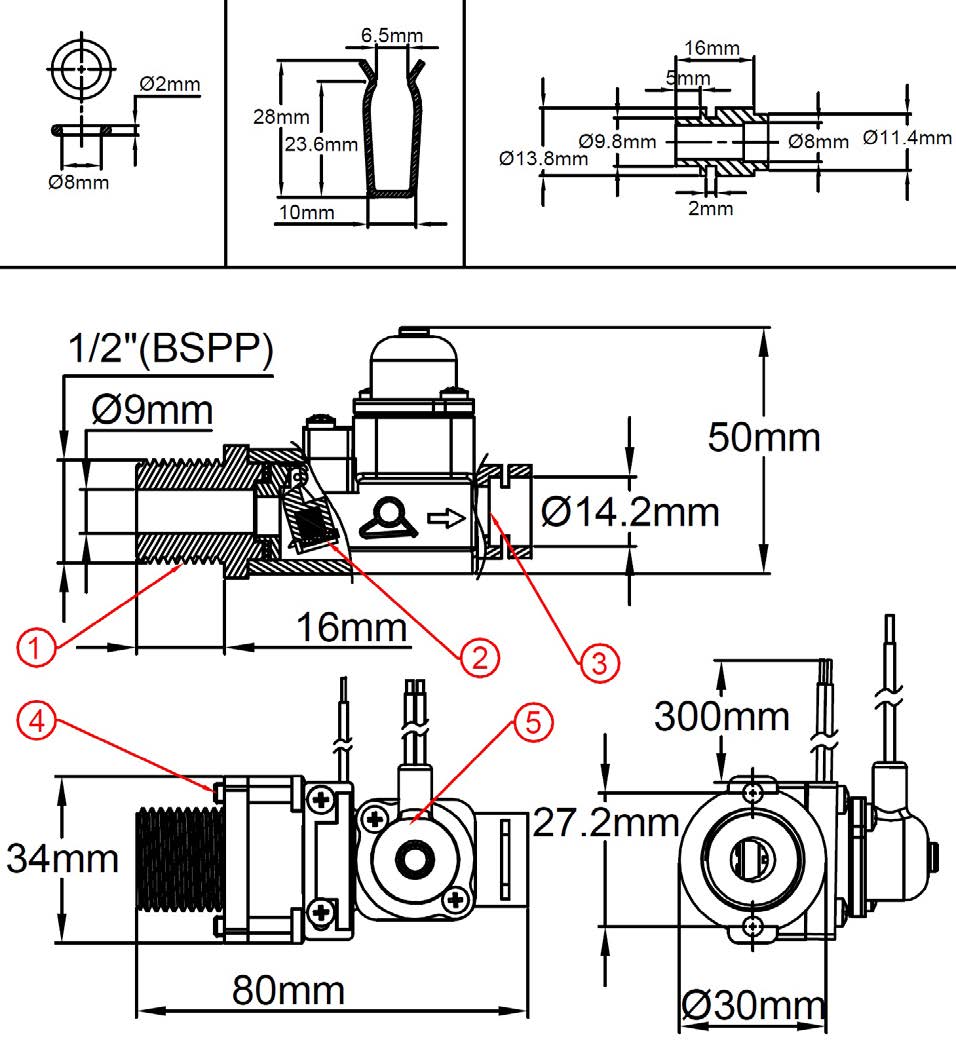

Dimensions
![]()
|
Applications principales: Produit développé pour les chauffe-eaux instantanés miniatures pour douches dans des circuits ou l’eau d’alimentation peut être préchauffée par un système solaire ou une pompe à chaleur. Le système à clapet mobile permet des produits de faible encombrement. Se monte sur l’arrivée d’eau froide qui est effectuée directement par le filetage male ½”BSPP. Montage vertical obligatoire, arrivée d’eau par le bas. Raccordement sur tuyauteries internes cuivre DN8 et DN10 par raccord rapide.
Un thermostat à disque, à température fixe coupe automatiquement le réchauffage de l’eau si la température d’entrée d’eau est supérieure à 50°C, afin de réduire la consommation d’énergie.
Principe de fonctionnement: Clapet pivotant magnétique monté perpendiculairement au débit et actionnant une ampoule Reed externe au travers de la paroi. Le retour de la palette se fait par gravité, sans ressort. Aucun joint ni passage de liquide possible entre la tuyauterie et le système de contact électrique. Adapté aux eaux potables domestiques. Ne pas utiliser pour des eaux chargées de particules magnétiques ou de forte viscosité, qui bloquent le pivotement du clapet.
Réglage: Il existe une possibilité de réglage en usine par ajustement du contrepoids logé dans le clapet
Matière du corps: PPO, compatible eau potable.
Clapet: PPO
Axe de palette: Acier inoxydable

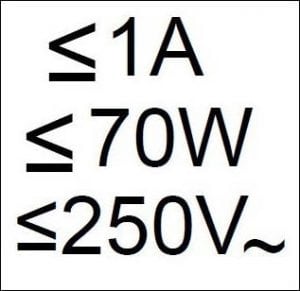

Pouvoir de coupure de la détection de débit: Max 1A, Max 70W, Max 250V, circuit résistif. L’utilisation en circuit inductif réduit le pouvoir de coupure et nous recommandons un système de protection de contact dans ces applications.
Action du contact de détection de débit: Normalement ouvert, fermeture par hausse de débit
Caractéristiques de la détection de la température d’eau d’alimentation: Thermostat à disque avec pouvoir de coupure de 16A 250V, permettant de couper directement la puissance de chauffe lorsque la température d’entrée dépasse 50°C±3°C. Ré-enclenchement automatique du chauffage lorsque la température d’entrée descend sous 42°C±4°C. Raccordement sous capuchon silicone de protection, sortie par 2 fils isolation PVC T80°C, 1.5mm², longueur standard 300 mm.
Liquide compatible: Utilisation en eau non chargée, sans particules magnétiques, et liquides compatibles avec le PPO et l’acier inoxydable
Pression nominale à 20°C: 1 MPa (PN10)
Limites de réglage en usine des seuils de détection:
Fermeture par hausse de débit: 1.8 à 3 L/min
Ouverture par baisse du débit: Environ 0.4 à 0.5 L/min en dessous du seuil de fermeture
Diamètre nominal: DN8-DN10

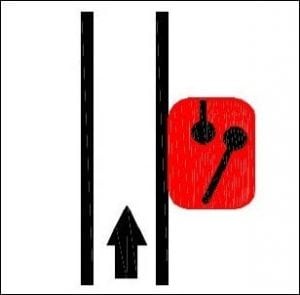

Position de montage obligatoire: Sur tuyauterie verticale, arrivée d’eau par le bas.
Raccordement:
– Alimentation : Raccord ½” male, étanchéité avec joint. Couple de serrage recommandé 5N.m. Il existe deux picots anti-rotation de part et d’autre du filetage ½”.
– Sortie : raccordement rapide par clips et joint torique sur tubes cuivre DN8 ou DN10 avec embout laiton brasé ou soudé.
Températures limites des liquides: 5 à 80°C
Plage de température ambiante: 5 à 50°C
Classe de protection: IP65
Raccordement électrique: 2 fils AWG24 (0.2 mm2), isolés PVC, T80°, longueur standard 300 mm.
Accessoires: raccords à braser ou souder pour tubes en cuivre de diamètres différents: Voir en dernière partie de ce catalogue
Options avec minimum de mise en fabrication: Connecteur sur fils, autre longueur de fils, étalonnage spécifique en débit ou température.
Note importante: les diamètres de tubes cuivre standardisés pour les applications en bâtiment (eau et gaz) sont donnés par la norme EN1057, qui définit le Diamètre nominal (DN) comme étant le diamètre intérieur. Les tubes cuivre destinés aux applications en conditionnement d’airet réfrigération sont décrits par la norme EN 12735-1, et ceux destinés au vide et aux gaz médicaux et le vide sont décrits par la norme EN 13348. La norme EN127357 définit les tubes cuivre destinés à la réfrigération avec des diamètres en pouces. Les tubes cuivre sont souvent décrits en France par le diamètre extérieur suivi par l’épaisseur en mm.
Références principales (Avec fils de 300 mm)
Sortie pour tube cuivre dia 10 x 8 mm | Sortie pour tube cuivre 12 x10 mm | ||||
Références | Fermeture par hausse de débit (L/min) |
Ouverture par baisse de débit (L/min) |
Références | Fermeture par hausse de débit (L/min) |
Ouverture par baisse de débit (L/min) |
R22B670200000430 | 2 ±0.2 | 1,6±0.2 | R22B680200000430 | 2 ±0.2 | 1,6±0.2 |
R22B670250000430 | 2,5±0.25 | 2±0.25 | R22B680250000430 | 2,5±0.25 | 2±0.25 |
R22B670300000430 | 3±0.3 | 2,5±0.3 | R22B680300000430 | 3±0.3 | 2,5±0.3 |
