Détecteurs de débit en ligne à ampoule reed, entrée et sortie 1/2”BSPP mâle - Modèle: R35

Détecteurs de débit en ligne à ampoule reed, entrée et sortie 3/4”BSPP mâle - Modèle: R36
Détecteurs de débit en ligne à ampoule reed, entrée et sortie encliquetables pour tube cuivre – Modèle: R34
Applications principales: Produit développé pour les chauffe-eaux instantanés électriques ou à gaz. Se monte sur l’arrivée d’eau froide. Montage vertical obligatoire, arrivée d’eau par le bas. Raccordement sur tuyauteries par raccords rapides
organe de détection du débit | |
---|---|
matière du boitier principal | |
matière de la palette | |
position de montage | |
type de montage | |
tension | |
Pouvoir de coupure | |
Indice de protection IP | |
type de raccordement électrique | |
Fermeture du contact électrique à (L/min) | |
Détection de débit max (L/min) | |
Détection de débit min (L/min) | |
Pression nominal à 20°C | |
Température de fonctionnement max (°C) | |
plage de température du liquide (°C) |
Description

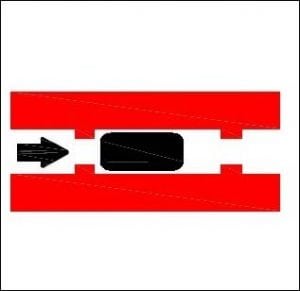

Pression et taille | Organe de détection: Piston magnétique |

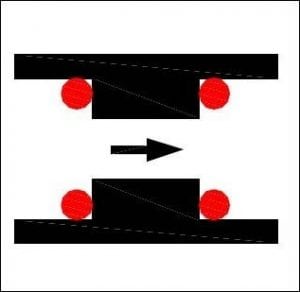

Fixation: Raccord rapide entrée et sortie |

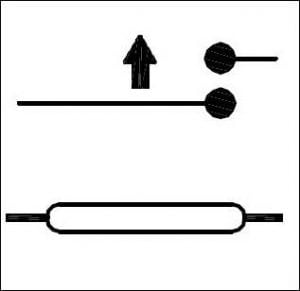

Contact: Ampoule Reed, fermeture par hausse de débit |

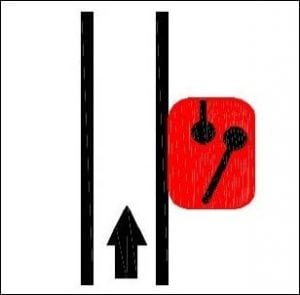

Pouvoir de coupure | Position de montage | Série |
PN10 | ![]() |
![]() |
![]() |
![]() |
![]() |
R34 |
DN15 |

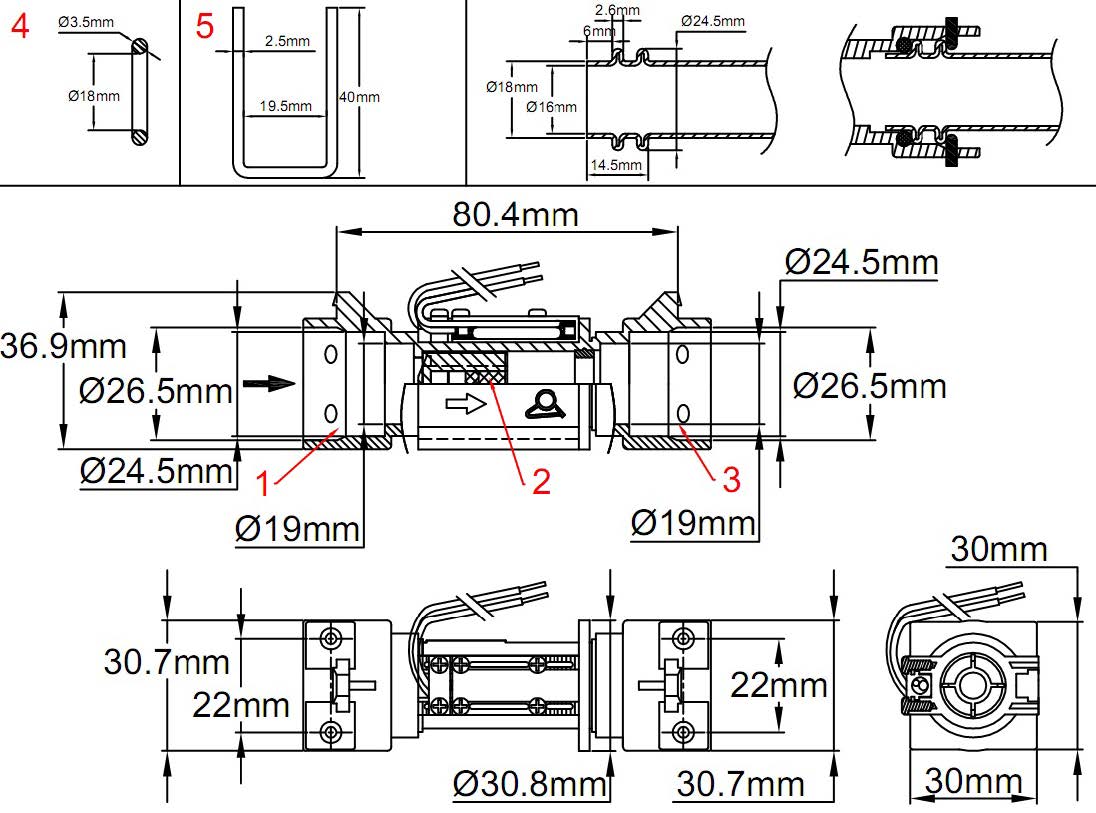

Dimensions
![]()
|
Applications principales: Produit développé pour les chauffe-eaux instantanés électriques ou à gaz. Se monte sur l’arrivée d’eau froide. Montage vertical obligatoire, arrivée
d’eau par le bas. Raccordement sur tuyauteries par raccords rapides
Principe de fonctionnement: piston magnétique monté en ligne dans le débit et actionnant une ampoule Reed externe au travers de la paroi. Le retour de la palette se fait par gravité. Aucun joint ni passage de liquide possible entre la tuyauterie et le système de contact électrique. Adapté aux eaux potables domestiques. Ne pas utiliser pour des eaux chargées de particules magnétiques ou de forte viscosité, qui bloquent le déplacement du piston.
Réglage: Il existe une possibilité de réglage en usine par ajustement de de la section du piston et de son poids.
Matière du corps: PPO, compatible eau potable.
Piston: PPO

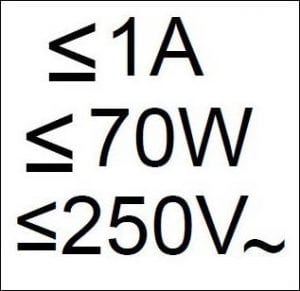

Pouvoir de coupure: Max 1A, Max 70W, Max 250V, circuit résistif. L’utilisation en circuit inductif réduit le pouvoir de coupure et nous recommandons un système de protection de contact dans ces applications.
Action du contact: Normalement ouvert, fermeture par hausse de débit
Liquide compatible: Utilisation en eau non chargée, sans particules magnétiques, et liquides compatibles avec le PPO
Pression nominale à 20°C: 1 MPa (PN10)
Limites de réglage en usine des seuils de détection:
Fermeture par hausse de débit: 1 à 12 L/min
Ouverture par baisse du débit: Environ 0.4 à 0.5 L/min en dessous du seuil de fermeture
Diamètre nominal: DN15
Position de montage obligatoire: Sur tuyauterie verticale, arrivée d’eau par le bas.
Raccordement: Raccordement rapide par clips et joint torique sur tubes cuivre DN20 avec bourrelet. Diamètre extérieur 18 mm
Températures limites des liquides: 5 à 80°C
Plage de température ambiante: 5 à 50°C
Tarage de la vanne de surpression: 1.5 MPa +0.5, -0
Classe de protection: IP65
Raccordement électrique: 2 fils AWG24 (0.2 mm2), isolés PVC, T80°, longueur standard 300 mm.
Options avec minimum de mise en fabrication:
– Connecteur sur fils
– Autre longueur de fils,
– Etalonnage spécifique
– Version à deux contacts
– Alimentation par le haut, avec ressort interne en acier inoxydable.
Références principales (Avec fils de 300 mm)
Référence | Fermeture par hausse de débit (L/min) | Ouverture par baisse de débit (L/min) |
R34B610100000330 | 1±0,2 | 0,7±0,2 |
R34B610150000330 | 1,5±0,2 | 1,2±0,2 |
R34B610180000330 | 1,8±0,2 | 1,4±0,2 |
R34B610300000330 | 3±0,3 | 2.6±0,3 |
Autres étalonnages sur demande
