Montage horizontal, contact à ampoule reed, corps PBT avec, flotteur creux PBT, Sortie câble, Filetage ½“ NPT – Modèle DT
Applications: générateurs de vapeur, machines à café, distributeurs automatiques, pompes de relevage des conditionneurs d’air, déshumidificateurs, réservoirs de liquides. Le montage latéral permet d’ajuster la hauteur de détection sur des réservoirs de grande dimension
matière de l'axe | |
---|---|
matière du flotteur | |
position de montage | |
type de montage | |
Pouvoir de coupure | |
Résistance de contact (mOhms) | |
Longueur des fils (mm) | |
Température de fonctionnement max (°C) | |
Température de fonctionnement min (°C) | |
pression maximum |
Description
Utilisation: circuits basse tension
Applications: générateurs de vapeur, machines à café, distributeurs automatiques, pompes de relevage des conditionneurs d’air, déshumidificateurs, réservoirs de liquides. Le montage latéral permet d’ajuster la hauteur de détection sur des réservoirs de grande dimension
Axe: PBT
Flotteur: PBT creux
Montage: horizontal sur piquage ½ » NPT femelle
Configuration du contact: le contact s’ouvre lorsque le flotteur touche l’axe. De ce fait il existe deux montages possibles:
–Flotteur au dessus de l’axe : le contact est normalement ouvert (le flotteur touche l’axe quand il n’y a pas de liquide) et se ferme lorsque le liquide monte et écarte le flotteur de l’axe.
-Flotteur en dessous de l’axe : le contact est normalement fermé (la gravité fait pendre le flotteur en dessous, et il n’est pas en contact avec l’axe). Lorsque le niveau de liquide monte, le flotteur vient se mettre en contact avec l’axe et le contact s’ouvre.
Pouvoir de coupure:
Modèle basse tension: puissance maximale 10 W (VA), courant maximal 0.5A, tension maximale 110V alt.
Modèle 230V: puissance maximale 40 W (VA),courant maximal 1A. Ces valeurs sont valables pour des circuits résistifs. Pour des charges inductives, un système de protection des contacts est recommandé
Résistance de contact: 150 mOhms maxi (câbles non compris)
Connexion électrique: câble AWG24, style UL2464, isolation PVC, longueur 100, 500, 1000 ou 2000 mm
Valeurs limites du liquide: cet appareil doit être utilisé pour contrôler des liquides chimiquement compatibles avec le PBT, d’une viscosité dynamique supérieure à 0.5 x 10-4 Pa.s et inférieure à 10-2 Pa.s, de densité supérieure à 0.9, et ne comportant pas de particules magnétiques
Température ambiante: -20 à 80°C
Pression max: 1 bar (15 PSI)
Options: autres longueurs de câble, pouvoir de coupure 70W, 1A, 250V alt.

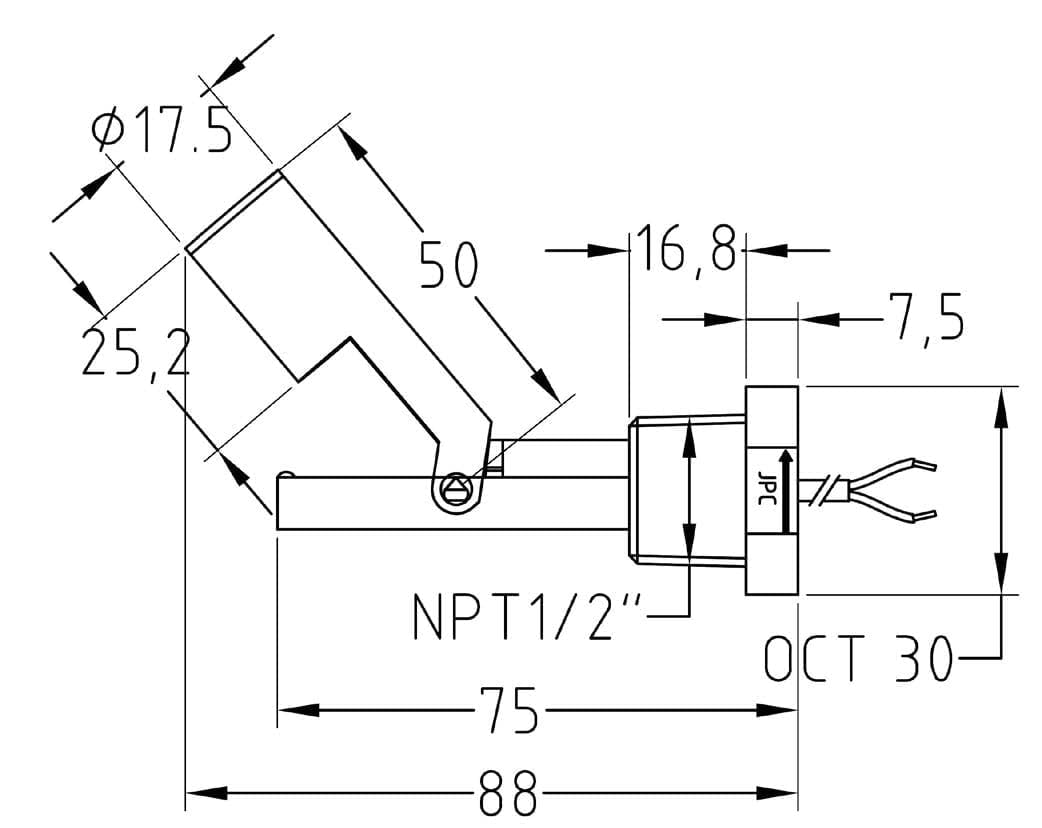

Dimensions
Références
Pouvoir de coupure | Câble 100 mm | Câble 500 mm | Câble 1000 mm | Câble 2000 mm |
10VA (max 110VAC) | DTP0P207618G1050 | DTP0P207618G5050 | DTP0P207618GA050 | DTP0P207618GB050 |
40VA (max 230VAC) | DTP4P207618G1050 | DTP4P207618G5050 | DTP4P207618GA050 | DTP4P207618GB050 |
Fiche technique
