Montage horizontal, contact à ampoule reed, corps PBT avec, flotteur creux PBT, sortie câble, filetage 1/2″ BSPP
Applications: générateurs de vapeur, machines à café, distributeurs automatiques, pompes de relevage des conditionneurs d’air, déshumidificateurs, réservoirs de liquides. Le montage latéral permet d’ajuster la hauteur de détection sur des réservoirs de grande dimension
| matière de l'axe | |
|---|---|
| matière du flotteur | |
| position de montage | |
| type de montage | |
| Pouvoir de coupure | |
| Résistance de contact (mOhms) | |
| Longueur des fils (mm) | |
| Température de fonctionnement max (°C) | |
| Température de fonctionnement min (°C) | |
| pression maximum |
Utilisation: circuits basse tension
Applications: générateurs de vapeur, machines à café, distributeurs automatiques, pompes de relevage des conditionneurs d’air, déshumidificateurs, réservoirs de liquides. Le montage latéral permet d’ajuster la hauteur de détection sur des réservoirs de grande dimension
Axe: PBT
Flotteur: PBT creux
Montage: horizontal sur piquage ½”BSPP femelle (joint plat NBR fourni)
Configuration du contact: le contact s’ouvre lorsque le flotteur touche l’axe. De ce fait, il existe deux montages possibles:
-Flotteur au-dessus de l’axe: contact est normalement ouvert (le flotteur touche l’axe quand il n’y a pas de liquide) et se ferme lorsque le liquide monte et écarte le flotteur de l’axe.
-Flotteur en dessous de l’axe: le contact est normalement fermé (la gravité fait pendre le flotteur en dessous, et il n’est pas en contact avec l’axe).
Pouvoir de coupure:
Modèle basse tension: puissance maximale 10 W (VA), courant maximal 0.5A, tension maximale 110V alt.
Modèle 230V: puissance maximale 40 W (VA), courant maximal 1A. Ces valeurs sont valables pour des circuits résistifs. Pour des charges inductives, un système de protection des contacts est recommandé.
Résistance de contact: 150 mOhms maxi (câbles non compris)
Connexion électrique: câble AWG24, style UL2464, isolation PVC, longueur 100, 500, 1000 or 2000 mm
Valeurs limites du liquide: cet appareil doit être utilisé pour contrôler des liquides chimiquement compatibles avec le PBT, d’une viscosité dynamique supérieure à 0.5 x 10-4 Pa.s et inférieure à 10-² Pa.s, de densité supérieure à 0.9, et ne comportant pas de particules magnétiques
Température ambiante: -20+80°C
Pression max: 1 bar (15 PSI)
Options: autres longueurs de câble, pouvoir de coupure 70W, 1A, 250V alt.

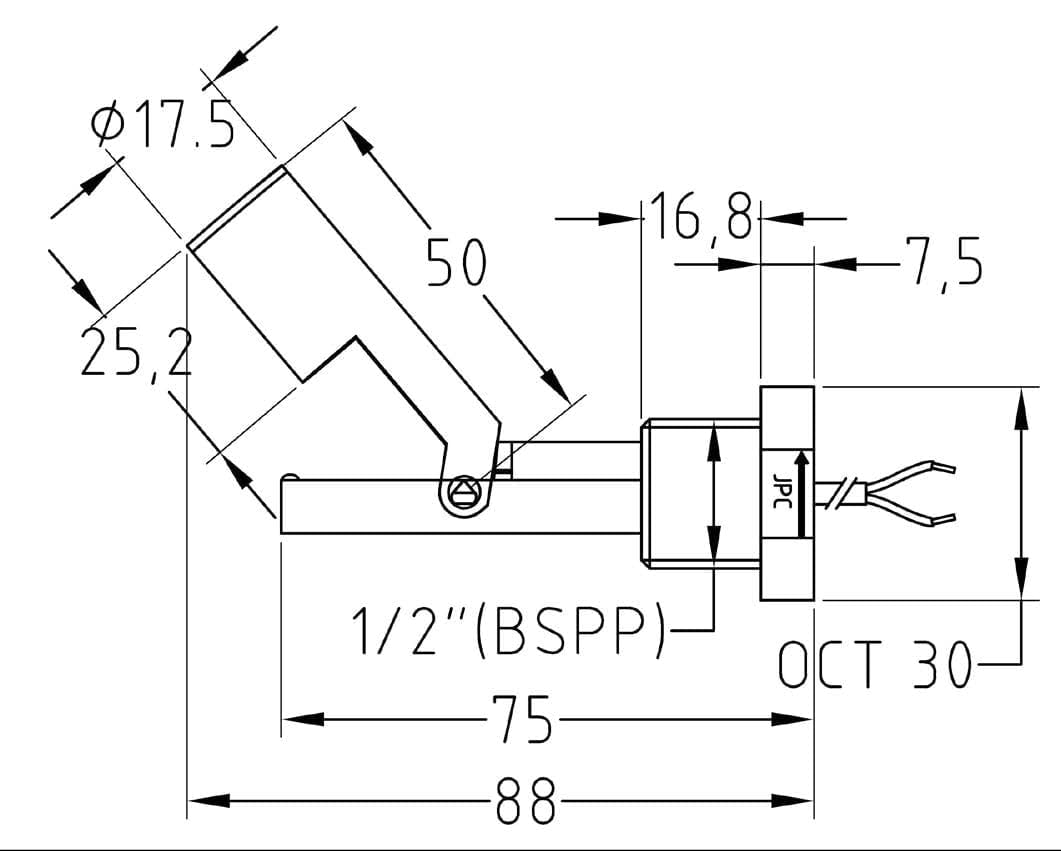

Dimensions
Références principales
| Pouvoir de coupure | Câble 100 mm | Câble 500 mm | Câble 1000 mm | Câble 2000 mm |
| 10VA (max 110V Alt.) | DTR0P207618G1050 | DTR0P207618G5050 | DTR0P207618GA050 | DTR0P207618GB050 |
| 40VA (max 230V alt.) | DTR4P207618G1050 | DTR4P207618G5050 | DTR4P207618GA050 | DTR4P207618GB050 |
Fiche technique
