Description

Caractéristiques Techniques

Boitier: Résine phénolique (céramique sur demande)

Élément sensible: Disque bimétallique

Point de consigne: Fixe réglé en usine, de -15 à +150°C, 5 à 302°F (200°C , 392°F avec corps céramique), non réglable par l’utilisateur. Tolérance standard de ±4°C à ±6°C, ±39.2°F à 42.8°F selon modèles

Raccordement: par languettes 6.3 ou 4.8, ou bornes à souder

Différentielle: Déterminée par fabrication en usine. Valeurs standard de 10°C à 25°C, 50°F à 77°F

Fixation: par bride ou sans bride

Types de brides réalisables:
• Bride mobile, deux trous oblongs 3.2 x 3.5 pour vis M3, entre axe 24.5 mm
• Bride plate fixe, deux trous oblongs 3.2 x 3.5 pour vis M3, entre axe 24.5 mm
• Bride décalée fixe, deux trous oblongs 3.2 x 4.2 pour vis M3, entre axe 24 mm
• Filetage central M4 ou M5 sur demande

Matière des brides et coupelles: Aluminium ou inox

Pouvoir de coupure: AC125V/15A, AC240V/10A



DIMENSIONS

Principaux modèles de brides

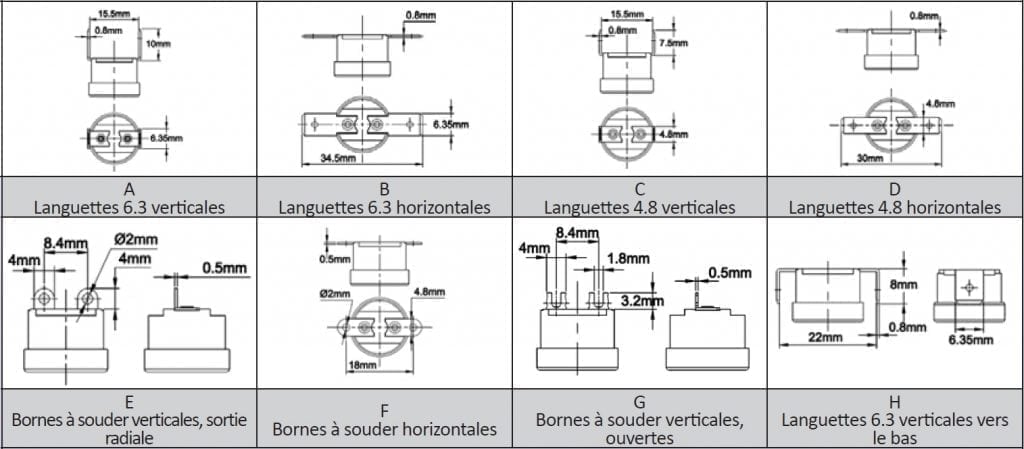

Principaux modèles de bornes

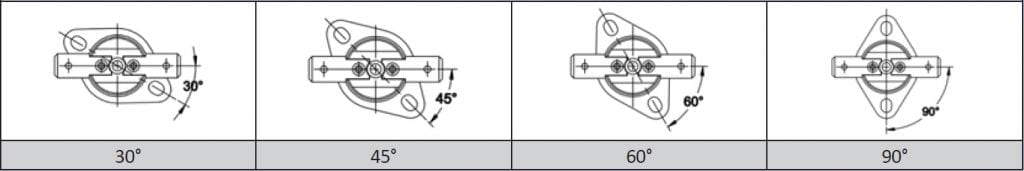

Angle entre les bornes et la fixation de la bride



RÉFÉRENCES PRINCIPALES (habituellement tenues en stock*)

Références	Ouverture ** °C/°F	Tolérance ±°C/ ±°F	Fermeture °C/°F	Tolérance ±°C/ ±°F	Bride N°	Matière Bride	Cosses N°	Angle cosses-bride
4911NP03308CL6HF39	33/91.4	3/37.4	25/77	4/39.2	4	AL	B	90
4911SU04511CL6HF39	34/93.2	3/37.4	45/113	4/39.2	4	AL	B	90
4911SU04511CL6HM37	34/93.2	3/37.4	45/113	4/39.2	2	AL	B	N/A
4911NP03806CL6V037	38/100.4	3/37.4	32/89.6	4/39.2	1	AL	A	N/A
4911NP03806CCSV037	38/100.4	3/37.4	32/89.6	4/39.2	1	AL	E	N/A
4911NP03806CCSVM37	38/100.4	3/37.4	32/89.6	4/39.2	2	AL	E	N/A
4911NP04010DCSV037	40/104	3/37.4	30/86	4/39.2	1	AL	E	N/A
4911NP04010DCSVM37	40/104	3/37.4	30/86	4/39.2	2	AL	E	N/A
4911NP05010CL6HF39	50/122	3/37.4	40/104	4/39.2	4	AL	B	90
4911NP05010CL6H037	50/122	3/37.4	40/104	4/39.2	1	AL	B	N/A
4911NP05510DL6HF37	55/131	4/39.2	45/113	5/41	4	AL	B	90
4911NP06010CL6H037	60/140	3/37.4	50/122	4/39.2	1	AL	B	N/A
4911NP07010DL6H037	70/158	4/39.2	60/140	5/41	1	AL	B	N/A
4911NP07010DL6HF39	70/158	4/39.2	60/140	5/41	4	AL	B	90
4911NP07010DCSV037	70/158	4/39.2	60/140	5/41	1	AL	E	N/A
4911NP07010DCSVM37	70/158	4/39.2	60/140	5/41	2	AL	E	N/A
4911NP07510DCSV037	75/167	4/39.2	65/149	5/41	1	AL	E	N/A
4911NP07510DCSVM37	75/167	4/39.2	65/149	5/41	2	AL	E	N/A
4911NP08010DL6H037	80/176	3/37.4	70/158	4/39.2	1	AL	B	N/A
4911NP09015DCSVF39	90/194	4/39.2	75/167	5/41	4	AL	E	90
4911NP12514DL6VM37	125/257	5/41	111/231.8	6/42.8	2	AL	A	N/A
4911NP15023EL6VM37	150/302	6/42.8	141/285.8	7/44.6	2	AL	A	N/A
4910NP15514EL6VM37***	155/311	6/42.8	141/285.8	7/44.6	2	AL	A	N/A

* Produits qui sont généralement en stock chez l’un des membres de l’alliance Ultimheat

** Températures in rouge= modèles à fermeture par élévation de température

*** Corps céramique



Ces thermostats peuvent recevoir de nombreux habillages, surmoulages et faisceaux de câbles*. Quelques exemples:

Doigt de gant cylindriques dia 18 mm	Montage étanche sur tube	Montage étanche avec circuit de protection des contacts	Montage étanche fixation M6	Montage étanche, boulon ½”
Montage étanche, boulon M20	Montage étanche, sortie connecteur Cnomo	Montage étanche, connecteur automobile	Fixation sur tube, avec boitier de raccordement	Sortie câble sous capuchon souple

*Ces assemblages sont réalisés dans l’atelier de câblage certifié UL de JPC
