Pressostat différentiel miniature à rupture lente, faible pression, pour circuit imprimé pas de 6.35mm - Contact NO : Modèle ZH

Pressostat différentiel miniature à rupture lente, pression moyenne, étanche IP65 Contact NO : Modèle ZC
Pressostat différentiel miniature à rupture lente, pression moyenne, languettes 6.35x 0.8 mm – Contact NO : Modèle ZA
Utilisation: basse tension, haute sensibilité
Applications: détection de moyenne pression positive, négative ou différentielle. Mesure de niveau d’eau, encrassement de filtres à eau.
Matière du boitier | |
---|---|
Pouvoir de coupure | |
tension | |
Matière des contacts | |
fluide | |
Température de fonctionnement max (°C) | |
Température de fonctionnement min (°C) | |
pression maximum | |
Vide maximum (mbar) | |
Point d'étalonnage (mbar) |
Description
Utilisation: basse tension, haute sensibilité
Applications: détection de moyenne pression positive, négative ou différentielle. Mesure de niveau d’eau, encrassement de filtres à eau.
Membranes: EPDM 22mm de diamètre. Silicone ou NBR sur demande.
Fluide: air ou eau (Pas de raccordement de liquide sur l’entrée de pression négative)
Raccord: deux tétines plastique dia 4 mm pour tube souple de 3×6 mm (1/8”) Sur demande raccord fileté sur port positif
Pression: différentielle
Boîtier: PA66 UL94VO.
Contact: unipolaire NO argent ou plaqué or, à rupture lente.
Contact normalement fermé disponible sur commande (quantité minimale à respecter)
Pouvoir de coupure: pour utilisation en basse tension et faible intensité.
-Contact argent : max 1A, 250V
-Contact plaqué or : max 100mA, 24V
Action: momentanée, fermeture du contact par hausse de pression sur l’entrée positive.
Étalonnage/réglage: seuil fixé en usine réglage scellé.
Plage d’étalonnage: entre 10 et 400 mbar
Différentielle: inférieure à 10 mbar
Connexion électrique: deux languettes 6.35 x 0.8 mm
Pression positive max: 1000 mbar (15 PSI)
Pression négative maximale: moins 500 mbar
Température ambiante: 0 à 85°C

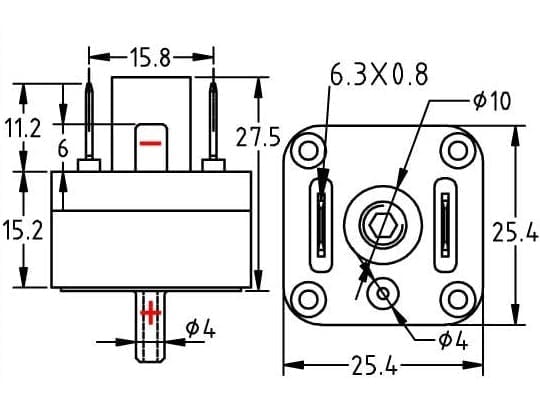

Dimensions
![]() |
Références
Étalonnage (mbar) | Contact Argent | Contact Plaqué-Or |
75 | ZA2X24EA07500000 | ZA2X24EG07500000 |
100 | ZA2X24EA0A000000 | ZA2X24EG0A000000 |
200 | ZA2X24EA0B000000 | ZA2X24EG0B000000 |
300 | ZA2X24EA0C000000 | ZA2X24EG0C000000 |
400 | ZA2X24EA0D000000 | ZA2X24EG0D000000 |
Fiche technique
AFIN D’ACCÉDER AU TÉLÉCHARGEMENT DE DOCUMENTS, L’IDENTIFICATION OU L’ENREGISTREMENT D’UN COMPTE EST REQUISE. FICHES TECHNIQUES, PLANS (.DWG), MODÈLES 3D (.STP) ET AUTRES DOCUMENTS SONT DISPONIBLES.PRODUITS SIMILAIRES
-
Pressostat différentiel miniature à rupture lente, faible pression, pour circuit imprimé pas de 6.35mm – Contact NO : Modèle ZH
Utilisation: basse tension, haute sensibilité Applications: Circuits électroniques. Détection de faible pression positive, négative ou différentielle. Mesure de niveau d’eau, débit d’air, encrassement de filtres. Différentielle de l’ordre de 2 millibars.
-
Pressostat différentiel miniature à rupture lente, pression moyenne, étanche IP65 Contact NO : Modèle ZC
Utilisation: basse tension, haute sensibilité. Pour utilisation dans des zones ou l’étanchéité IP65 est requise Applications: Détection de moyenne pression positive, négative ou différentielle. Mesure de niveau d’eau, encrassement de filtres à eau.
