Pressostat différentiel miniature à rupture lente, pression moyenne, étanche IP65 Contact NO : Modèle ZC
Utilisation: basse tension, haute sensibilité. Pour utilisation dans des zones ou l’étanchéité IP65 est requise
Applications: Détection de moyenne pression positive, négative ou différentielle. Mesure de niveau d’eau, encrassement de filtres à eau.
Matière du boitier | |
---|---|
Indice de protection IP | |
Pouvoir de coupure | |
tension | |
Matière des contacts | |
fluide | |
Température de fonctionnement max (°C) | |
Température de fonctionnement min (°C) | |
pression maximum | |
Vide maximum (mbar) | |
Point d'étalonnage (mbar) |
Description
Utilisation: basse tension, haute sensibilité. Pour utilisation dans des zones ou l’étanchéité IP65 est requise
Applications: Détection de moyenne pression positive, négative ou différentielle. Mesure de niveau d’eau, encrassement de filtres à eau.
Membranes: EPDM 22mm de diamètre. Silicone ou NBR sur demande.
Fluide: air ou eau (Pas de raccordement de liquide sur l’entrée de pression négative)
Raccord: port négatif par tube PVC souple 3 x 6 mm longueur 200 mm, port positif par tétines plastique ou raccord
Pression: différentielle
Boîtier: PA66 UL94VO, PVC et ABS.
Contact: unipolaire NO argent ou plaqué or, à rupture lente.
Contact normalement fermé disponible sur commande (quantité minimale à respecter)
Pouvoir de coupure: pour utilisation en basse tension et faible intensité.
-Contact argent : max 1A, 250V
-Contact plaqué or : max 100mA, 24V
Action: momentanée, fermeture du contact par hausse de pression sur l’entrée positive.
Étalonnage/réglage: seuil fixé en usine réglage scellé.
Plage d’étalonnage: entre 10 et 400 mbar
Différentielle: inférieure à 10 mbar
Connexion électrique: câble AWG24, style UL 2464, longueur 500 mm
Pression positive max: 1000 mbar (15 PSI)
Pression négative maximale: moins 500 mbar
Température ambiante: 0 à 85°C

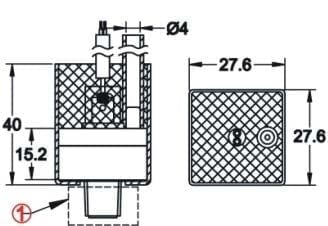

Dimensions
![]() |
Dimensions des prises de pression 1 possibles: (1)
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
Références (avec étalonnage à 300 mbar)
Prise de pression | Contact Argent | Contact Plaqué Or |
1/8’’ NPT | ZC2X28EA0C000000 | ZC2X28EG0C000000 |
Autre valeur d’étalonnage: remplacer C00 dans la référence par la valeur d’étalonnage en mbars
Fiche technique
