Fusibles thermiques pré-câblés, pour installation dans les doigts de gant diamètre intérieur 8,5 mm
Protection contre la surchauffe d’équipements et d’éléments chauffants.
Pouvoir de coupure | |
---|---|
tension | |
Température nominale de déclenchement (°C) Tf | 73, 79, 85, 94, 99, 108, 113, 122, 133, 142, 157, 167, 172, 184, 192, 216, 227, 240 |
Température de maintient (°C) | 101, 114, 127, 130, 145, 156, 164, 189, 190, 45, 52, 57, 66, 71, 77, 84, 94 |
Résistance thermique maximum (°C) |
Description
PRINCIPALES CARACTÉRISTIQUES
Applications: Protection contre la surchauffe d’équipements et d’éléments chauffants
Pastille fusible: composé organique
Type de mécanisme: contact mobile actionné par un ressort libéré par la fusion de la pastille
Protection: par capuchon isolant silicone dia 8 mm
Pouvoir de coupure nominal: 16A 250V
Le pouvoir de coupure nominal est le courant maximum que peut supporter le fusible sans s’ouvrir ni se détériorer, quand il est soumis à une température dite “température de maintien” (Th) pendant une durée limitée
Température de maintien (Th): le fusible ne doit pas s’ouvrir ou être détruit lorsqu’il est soumis pendant une durée de 168 heures, sous tension et courant nominal, à une température égale à Th-6°C
Température nominale (Tf): C’est la température d’ouverture du fusible dans un four d’étalonnage, lorsqu’il est traversé par un courant inférieur à 10 mA, lors de montée en température à une vitesse de 0.5 à 1°C/min. La température d’ouverture dans ces conditions ne doit pas être inférieure à Tf-10°C ou supérieure à Tf. C’est la température de fonctionnement Tf qui est imprimée sur le fusible et sur la gaine de protection externe des fils de raccordement
Température maximale (Tm): C’est la température maximale que peut supporter le fusible après son ouverture sans perdre ses caractéristiques d’isolation ou mécaniques.
Tension d’isolement entre contacts ouverts: ≥ 500V
Résistance d’isolement entre contacts ouverts: ≥ 0.2 MΩ sous 500V
Longueur de fils: 500 mm.
Fils: Isolation primaire FEP 300V, section 1 mm² (AWG18), sous gaine polyoléfine.
En rouge, températures standard stockées

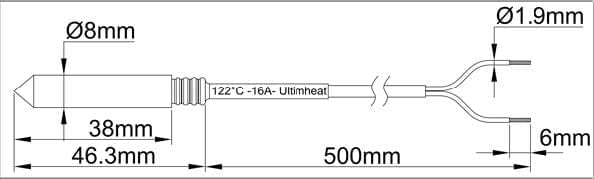

DIMENSIONS
RÉFÉRENCES PRINCIPALES
Références | Température de fonctionnement °C/°F (Tf) | Température de maintien°C/°F (Th) | Limite maximum de température °C/°F (Tm) |
5MA3SPF070F18500 | 73°C/163.4°F | 45°C/113°F | 115°C/239°F |
5MA3SPF077F18500 | 79°C/174.2°F | 52°C/125.6°F | 125°C/257°F |
5MA3SPF084F18500 | 85°C/185°F | 57°C/134.6°F | 125°C/257°F |
5MA3SPF091F18500 | 94°C/201.2°F | 66°C/150.8°C | 140°C/284°F |
5MA3SPF096F18500 | 99°C/210.2°F | 71°C/159.8°F | 140°C/284°F |
5MA3SPF106F18500 | 108°C/226.4°F | 77°C/170.6°F | 145°C/293°F |
5MA3SPF109F18500 | 113°C/235.4°F | 84°C/183.2°F | 150°C/302°F |
5MA3SPF121F18500 | 122°C/251.6°F | 94°C/201.2°F | 175°C/347°F |
5MA3SPF129F18500 | 133°C/271.4°F | 101°C/213.8°F | 175°C/347°F |
5MA3SPF139F18500 | 142°C/287.6°F | 114°C/237.2°F | 185°C/365°F |
5MA3SPF152F18500 | 157°C/314.6°F | 127°C/260.6°F | 195°C/383°F |
5MA3SPF165F18500 | 167°C/332.6°F | 130°C/266°F | 205°C/401°F |
5MA3SPF169F18500 | 172°C/341.6°F | 145°C/293°F | 215°C/419°F |
5MA3SPF182F18500 | 184°C/363.2°F | 156°C/312.8°F | 225°C/437°F |
5MA3SPF188F18500 | 192°C/377.6°F | 164°C/327.2°F | 245°C/473°F |
5MA3SPF216F18500 | 216°C/420.8°F | 189°C/372.2°F | 280°C/536°F |
5MA3SPF227F18500 | 227°C/440.6°F | 190°C/374°F | 295°C/563°F |
5MA3SPF240F18500 | 240°C/464°F | 190°C/374°F | 305°C/581°F |
