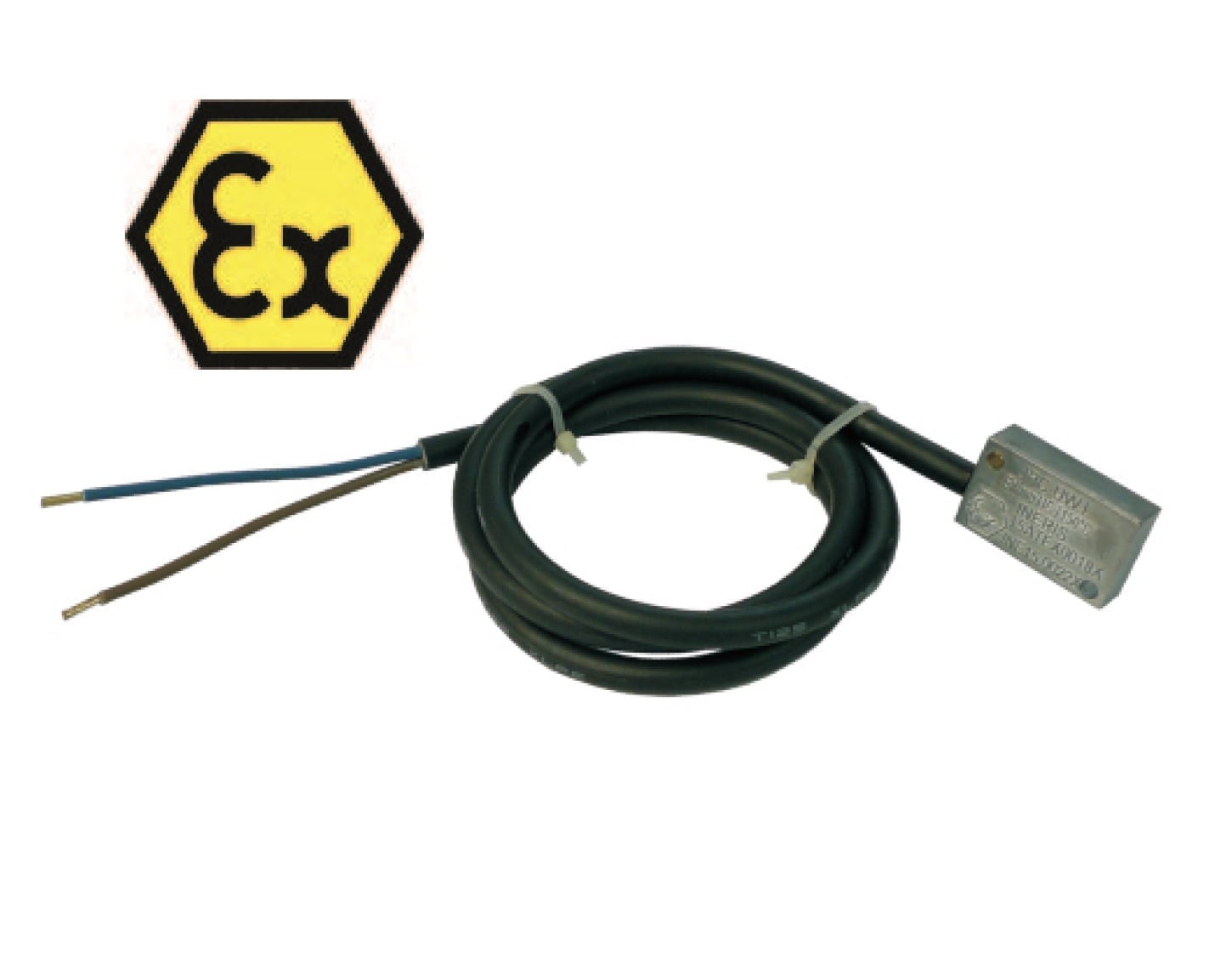

Limiteur de température pour atmosphères explosives gazeuses
Protection thermique de moteurs, traçage électrique, alarme et sécurité de surchauffe en atmosphères explosives gazeuses.
Indice de protection IP | |
---|---|
Indice de protection mécanique | |
Matière du boitier | |
tension |
Applications
Protection thermique de moteurs, traçage électrique, alarme et sécurité de surchauffe en atmosphères explosives gazeuses.
Classe: EX mb IIC (certificats d’essais ATEX INERIS 15ATEX0018X et IECEx INE15.0022X). Limites de température ambiante sur le boitier: -40+150°C
Conforme aux normes:
– EN 60079-0: 2012/A11:2013
– IEC60079-0: 2011
– EN 60079-18: 2009
– IEC 60079-18: 2009
– EN 60079-31: 2014
– IEC 60079-31: 2013
Principe de fonctionnement : disque bimétallique traversé par le courant, et dont le changement de forme actionne un contact électrique à rupture brusque.

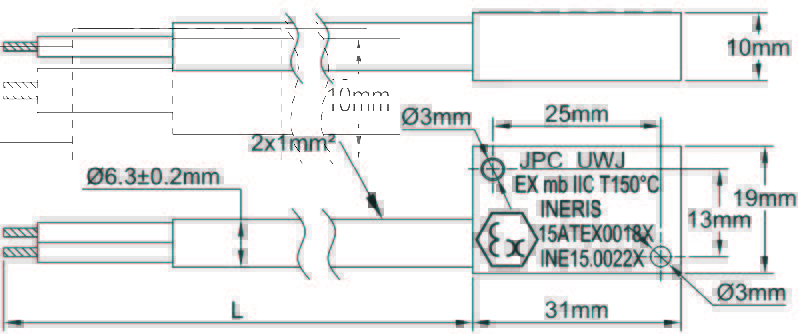

Boitier: En Zamac, 31mm x 19mm x10mm. Etanchéité IP65.
Fixation: Par 2 trous dia 3mm
Point de consigne: Fixe réglé en usine, minimum 50°C maximum 150°C. (Les valeurs d’étalonnage sont toujours des valeurs à courant nul).
Tolérance d’étalonnage: ±5°C sur la température d’ouverture (±3°C possible sur demande)
Différentielle: Fixe, non réglable par l’utilisateur. Environ 40°C à courant nul.
Pouvoir de coupure: 9A résistif 240VAC, 3A inductif, 240VAC 10.000 cycles. (Version 13A résistif possible, nous consulter) Sensibilité au courant*: Ces appareils sont sensibles au courant, et leur température de coupure sera inférieure à la température nominale d’étalonnage selon le tableau ci-dessous :
Intensité | 3A | 5A | 7A | 10A |
Décalage | -2.5° C | -5°C | -10°C | -20°C |
Raccordement: Par câble isolé silicone, 2 x 1mm², diamètre extérieur 6,3mm. Tenue en température de -60 à +180°C. Le câble doit être protégé, lors de l’installation, contre les chocs et les risques de destruction mécanique. Le câble doit être amarré de façon à ce qu’il n’y ait pas risque d’arrachement du thermostat. Le raccordement électrique doit être effectué conformément aux spécifications de la zone (norme EN 60079-0). En fonction de la température ambiante au niveau du câble, l’intensité doit être inférieure aux valeurs ci- dessous:
Température ambiante maxi sur le câble:
Température | 120°C | 140°C | 170°C |
Intensité | 12A | 9A | 5.4A |
Longueur du câble: Peut être réalisée à la demande. Longueurs standards : 1m, 3m, 5m
Température d’étalonnage | Temps de déclenchement | |||||
15A | 20A | 25A | 30A | 35A | 40A | |
90 | 100s | 30s | 11s | 5s | 2.5s | 1s |
110 | 150s | 40s | 20s | 8s | 4s | 2.5s |
130 | 250s | 80s | 30s | 12s | 6.5s | 4s |
150 | 400s | 150s | 45s | 18s | 9s | 6s |
Auto-déclenchement en court-circuit* : En cas de surintensité dans le circuit, le contact du thermostat s’ouvrira automatiquement. Le tableau ci-dessous donne le temps de réaction en secondes du thermostat en fonction de sa température d’étalonnage et de la surintensité. Mesures effectuées à une température ambiante de 20°C.
*Valeurs indicatives, peuvent varier selon les caractéristiques
de l’implantation. Si ces valeurs sont critiques dans l’application, nous recommandons de procéder à des essais de validation.
Références principales
Longueur de câble |
Température d’étalonnage (±5°C) | |||
90°C | 110°C | 130°C | 140°C | |
1m | UWJZKP100905B00A | UWJZKP101105B00A | UWJZKP101305B00A | UWJZKP101405B00A |
3m | UWJZKP300905B00A | UWJZKP301105B00A | UWJZKP301305B00A | UWJZKP301405B00A |
6m | UWJZKP600905B00A | UWJZKP601105B00A | UWJZKP601305B00A | UWJZKP601405B00A |
