Récepteur de télécommande pneumatique miniature à rupture lente, cosses 6.35 x 0.8 mm – Contact NO : Modèle ZF
Utilisation: basse tension, haute sensibilité
Applications: Commande à distance pour spas, piscines et saunas, tapis de détection et équipements électriques de plomberie. Ce pressostat est beaucoup plus sensible que les systèmes à rupture brusque et permet de plus longue distance de tube entre le bouton poussoir et le pressostat.
Matière du boitier | |
---|---|
matière du raccord | |
entre-axe (mm) | |
Pouvoir de coupure | |
tension | |
Matière des contacts | |
Température de fonctionnement max (°C) | |
Température de fonctionnement min (°C) | |
pression maximum | |
Point d'étalonnage (mbar) |
Description
Utilisation: basse tension, haute sensibilité
Applications: Commande à distance pour spas, piscines et saunas, tapis de détection et équipements électriques de plomberie. Ce pressostat est beaucoup plus sensible que les systèmes à rupture brusque et permet de plus longue distance de tube entre le bouton poussoir et le pressostat.
Membranes: EPDM 22mm de diamètre. Silicone ou NBR sur demande.
Fluide: air
Raccord: plastique, avec tétine pour tube souple PVC de 1/8(diamètre intérieur 3mm) or 1/16(diamètre intérieur 1.5mm). Dureté du tube < 70 Shore A
Pression: positive
Boîtier: PA66 UL94VO et ABS.
Contact: unipolaire NO argent ou plaqué or, à rupture lente
Pouvoir de coupure: pour utilisation en basse tension et faible intensité.
-Contact argent : max 1A, 250V
-Contact plaqué or : max 100mA, 24V
Action: momentanée, le contact se ferme lors de l’impulsion de pression.
Étalonnage/réglage: seuil 50 mbar fixé en usine réglage scellé. Autres valeurs possibles sur demande
Connexion électrique: picot circuit imprimé dia 1.2 mm entre axe 15 mm
Pression max: 2 bars (29 PSI)
Température ambiante: 0 à 85°C
Compensation barométrique: sur tétine dans les modèles 1/4 NPSM, orifice calibre sur boitier dans les modèles 9/16-18.
Attention: l’utilisation du filetage ¼ »NPSM pour réaliser le raccord de pression supprime la compensation barométrique
Fixation: par canon fileté ¼ » NPSM ou 9/16-18 avec méplats à 0° ou 90°
Fonctionnement: Fonctionne dans un circuit d’air fermé. Ne pas utiliser avec des boutons pneumatiques comportant une microfuite pour éviter le phénomène de pompage. Utiliser des boutons pneumatiques de volume suffisant. Des tubes de liaison trop long ou des poussoirs pneumatiques trop petits n’actionneront pas correctement l’appareil
Accessoires: Livré avec écrou plastique. Couple de serrage maximum 0.08mkg (0.8Nm). Valeur recommandée 0.5Nm. Ecrou inox ou écrou de verrouillage pour tube souple(*) en option

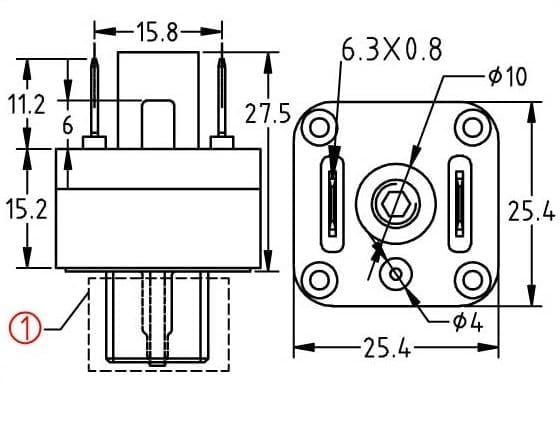

Dimensions
![]() |
Dimensions des prises de pression 1 possibles (1) | Fixation | * Ecrou de verrouillage |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
Références (avec étalonnage à 50 mbar)
Prise de pression | Contact argent | Contact plaqué or |
9/16-18+ tétine, 2 méplats à 0°, écrou standard | ZF2X2UEA05000008 | ZF2X2UEG05000008 |
9/16-18+ tétine, 2 méplats à 90°, écrou standard | ZF2X2WEA05000008 | ZF2X2WEG05000008 |
1/4 NPSM + tétine, écrou standard | ZF2X2IEA05000006 | ZF2X2IEG05000006 |
9/16-18+ tétine, 2 méplats à 0°, écrou verrouillage | ZF2X2UEA05000009 | ZF2X2UEG05000009 |
9/16-18+ tétine, 2 méplats à 90°, écrou verrouillage | ZF2X2WEA05000009 | ZF2X2WEG05000009 |
1/4 NPSM + tétine, écrou verrouillage | ZF2X2IEA05000007 | ZF2X2IEG05000007 |
Autre valeur d’étalonnage: remplacer 050 dans la référence par la valeur d’étalonnage en mbars
