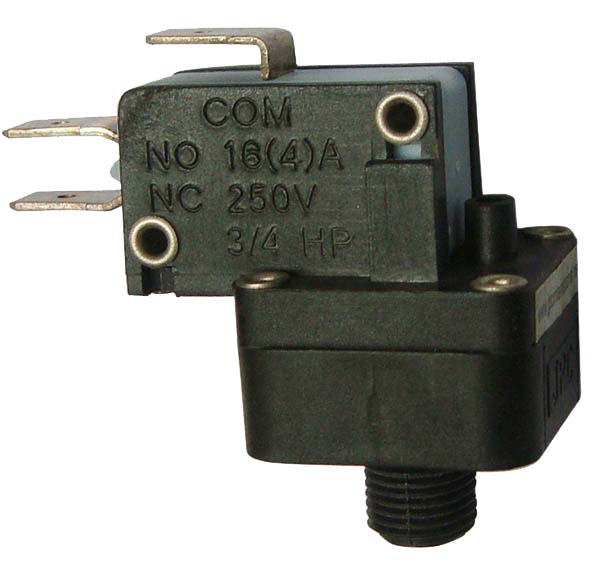

Récepteur de télécommande pneumatique unipolaire à rupture brusque, haut pouvoir de coupure – Action momentanée ou bistable : Modèle ZP
Utilisation: fort pouvoir de coupure, pour utilisation en 250V
Applications: Commande directe de mise en route de pompes et de turbines à air (blowers) sur spas et piscines, commande de broyeurs d’éviers, et d’équipements domestiques ou professionnels travaillant en milieu humide ou en présence d’eau. Résistant à l’ozone des spas et piscines
Matière du boitier | |
---|---|
Pouvoir de coupure | |
tension | |
Type de contact | |
pression maximum | |
Point d'étalonnage (mbar) |
Description
Utilisation: fort pouvoir de coupure, pour utilisation en 250V.
Applications: Commande directe de mise en route de pompes et de turbines à air (blowers) sur spas et piscines, commande de broyeurs d’éviers, et d’équipements domestiques ou professionnels travaillant en milieu humide ou en présence d’eau. Résistant à l’ozone des spas et piscines
Membranes: EPDM 22mm de diamètre. Silicone ou NBR sur demande. Double membrane possible
Fluide: air
Raccord: plastique, avec tétine pour tube souple PVC de 1/8(diamètre intérieur 3mm) or 1/16(diamètre intérieur1.5mm). Dureté du tube < 70 Shore A
Pression: positive
Boîtier: PA66 UL94VO et ABS
Contact: A rupture brusque inverseur ou NO. NF sur demande (quantités minimales à respecter)
Pouvoir de coupure: Dépend du micro-rupteur utilisé. Le pouvoir de coupure est lié à la pression minimale de déclenchement, ce qui définit la distance de commande minimale.
–Micro-rupteur standard (distance de commande moyenne ): 16A 125/250VAC;1/2HP 125VAC; 3/4HP 250VAC (interrupteur UL, CSA VDE)
–Micro-rupteur haut pouvoir de coupure (distance de commande réduite): 2HP 240V, 21(8) A 240V (interrupteur UL, CSA VDE)
–Faible force de commande (distance de commande importante): 1/4HP, 6(1) A 240V (interrupteur UL, CSA VDE)
–Sur demande: Jusqu’à 25A 250V
Action: momentanée ou bistable
Étalonnage/réglage: seuil fixé en usine réglage scellé.
Connexion électrique: languettes mâles 6.3 x 0.8 mm laiton
Pression max: 4 bars (58 PSI)
Température ambiante: 0 à 85°C
Compensation barométrique: sur tétine dans les modèles 1/4 NPSM, orifice calibre sur boitier dans les modèles 9/16-18.
Attention: l’utilisation du filetage ¼ »NPSM pour réaliser le raccord de pression supprime la compensation barométrique
Fixation: par canon fileté ¼ » NPSM ou 9/16-18 avec méplats à 0° ou 90°
Fonctionnement: Fonctionne dans un circuit d’air fermé. Ne pas utiliser avec des boutons pneumatiques comportant une micro-fuite pour éviter le phénomène de pompage. Utiliser des boutons pneumatiques de volume suffisant. Des tubes de liaison trop long ou des poussoirs pneumatiques trop petits n’actionneront pas correctement l’appareil
Accessoires: Livré avec écrou plastique. Couple de serrage maximum 0.08mkg (0.8Nm). Valeur recommandée 0.5Nm. Ecrou inox ou écrou de verrouillage pour tube souple(*) en option
Dimensions des prises de pression 1 possibles (1) | Fixation | * Écrou de verrouillage |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
Références (Contact NO)
Prise de pression | Micro-rupteur standard | Micro-rupteur faible pression |
Micro-rupteur haut pouvoir de coupure |
9/16-18+ tétine, 2 méplats à 0°, écrou standard | ZP153UU100000008 | ZP103UU500000008 | ZP173UU600000008 |
9/16-18+ tétine, 2 méplats à 90°, écrou standard | ZP153WU100000008 | ZP103WU500000008 | ZP173WU600000008 |
1/4 NPSM + tétine, écrou standard | ZP153IU100000006 | ZP103IU500000006 | ZP173IU600000006 |
9/16-18+ tétine, 2 méplats à 0°, écrou verrouillage | ZP153UU100000009 | ZP103UU500000009 | ZP173UU600000009 |
9/16-18+ tétine, 2 méplats à 90°, écrou verrouillage | ZP153WU100000009 | ZP103WU500000009 | ZP173WU600000009 |
1/4 NPSM + tétine, écrou verrouillage | ZP153IU100000007 | ZP103IU500000007 | ZP173IU600000007 |
Contact inverseur: remplacer le 5ème caractère “2” dans la référence par “3”
