Régulateur électronique à affichage numérique, action tout ou rien, montage sur rail DIN – Modèle : 2DNAP6F
| Pouvoir de coupure | |
|---|---|
| Température de stockage min (°C) | |
| Température de stockage max (°C) | |
| Plage de réglage de température (°C) | |
| Plage de réglage de température (°F) | |
| type de sonde | |
| Type d'affichage | |
| action du contact |
Caractéristiques principales
Ce régulateur électronique, conçu pour l’utilisation la plus simple et la plus instinctive, est destiné à être intégré dans des coffrets équipés de rail DIN. Il peut être facilement utilisé par des opérateurs sans formation spécifique. Il a une action tout ou rien avec différentielle réglable.
L’affichage en °C ou en °F, l’affichage du point digital, la sélection de commande de chauffage ou de refroidissement, la sélection du type de capteur et de la plage de réglage sont paramétrable par des interrupteurs miniatures sur le circuit imprimé, et non accessible par l’utilisateur final.
L’utilisateur final a uniquement la possibilité de régler le point de consigne et la valeur de la différentielle.
Il est possible de paramétrer sur site, sans ouvrir l’appareil, la température maximale qui sera réglable par l’utilisateur final .

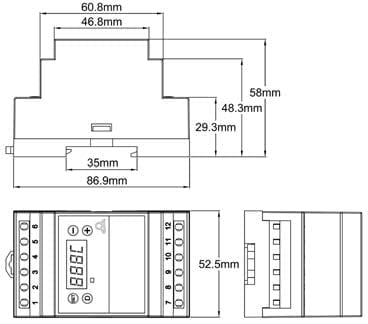

Dimensions: 86.9 x 58 x 52.5 mm
Affichage: LED, 3+1 digit. Le 4ème digit affiche °C ou °F selon la sélection faite lors de l’installation.
Réglage du point de consigne: En fonctionnement normal, l’afficheur en permanence de la température mesurée.
Appuyer sur un des boutons “+” ou “-” provoque le basculement de l’affichage de la température mesurée à la température du point de consigne, qui peut alors être modifiée avec “+” ou “-”. Ne rien faire pendant 5 secondes provoque l’enregistrement de la valeur du point de consigne affiché et le retour à l’affichage de la température mesurée.
Différentielle: En fonctionnement normal, l’afficheur en permanence de la température mesurée.
Appuyer sur le bouton “D” provoque le basculement de l’affichage de la température mesurée à la valeur de la différentielle, qui peut alors être modifiée avec les boutons “+” et “-”. Appuyer de nouveau sur “D” ou ne rien faire pendant 5 secondes provoque l’enregistrement de la valeur de la différentielle et le retour à l’affichage de la température mesurée.
Action: Tout ou rien
Capteur: Pt 100 (2 ou 3 fils) ou NTC 10 Kohms @25°C, B= 3380 (2 fils). La sélection du capteur est faite par un dip switch sur le circuit imprimé (Pas d’accès à l’utilisateur final)
Précision: +/-1% de la plage
Plages de température:
– 30+120°C (-20+250°F), affichage au degré
– 30,0+40,0°C (-20,0 + 99,9°F), affichage au dixième de degré
– 30+400°C (-20+750°F), affichage au degré
La sélection de la plage et de la position du point décimal est faite par un dip switch sur le circuit imprimé (Pas d’accès à l’utilisateur final)
Tension d’alimentation: 90 à 240V, 50 ou 60Hz
Sortie relais: Contact normalement ouvert, 16A 250V résistif, 100.000 cycles. Un voyant LED indique la position du relais de sortie
Action du relais: La sélection action de chauffage ou action de refroidissement, est faite par un dip switch sur le circuit imprimé (Pas d’accès à l’utilisateur final)
Affichage °C ou °F: est faite par un dip switch sur le circuit imprimé (Pas d’accès à l’utilisateur final)
Réglage de la valeur maximale du point de consigne: Il est possible de régler la valeur maximale à laquelle l’utilisateur final peut avoir accès en poussant sur le bouton “D” pendant plus de 10 secondes. L’affichage passera en valeur maximale du point de consigne, qu’il est alors possible d’ajuster avec les touches + et -. L’enregistrement est fait en poussant “D” de nouveau, ou automatiquement si aucun bouton n’est poussé pendant 5 secondes.
Ambiance: -20+60°C, 10 à 90% humidité relative
Consommation: <4W
Sécurité positive:
– Si il n’y a pas d’alimentation en tension, le contact du relais de sortie passe en position ouverte
– Si le capteur de température Pt100 ou NTC n’est pas raccordé correctement ou est coupé, l’affichage indique EEE
– Si la température mesurée est supérieure au maximum de la plage sélectionnée, l’affichage indique HHH
– Si la température mesurée est inférieure à 30,0°C or -20,0°F l’affichage indique LLL
Raccordement:
– Alimentation puissance: Neutre, phase et terre sur 3 bornes à vis 2.5 mm²
– Sortie puissance : Neutre, phase et terre sur 3 bornes à vis 2.5 mm²
– Capteur de température: sur 3 bornes à vis 2.5 mm²
Il est possible par enlèvement d’un shunt, de rendre le contact du relais de puissance libre de potentiel pour les applications demandant un circuit séparé, ou pour intercaler une minuterie ou un autre système externe.
Paramétrages internes: La procédure de paramétrage est fournie sur demande aux distributeurs agréés. Cela permet de ne stocker qu’un modèle, et de le paramétrer selon les spécifications du client final
Conformité aux normes: CEM (compatibilité électromagnétique), ROHS and Reach
