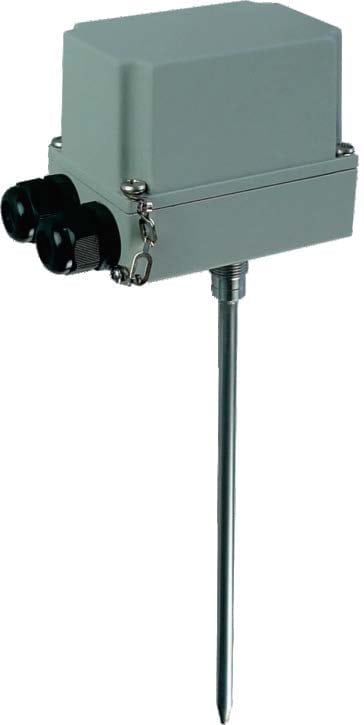

Limiteur électronique réglable à réarmement manuel, à canne, IP65, IK10

Ces limiteurs à canne électroniques réglables peuvent être utilisés en sécurité haute de température de tuyauteries et de réservoirs   avec montage dans un doigt de gant, ainsi que pour le contrôle de température de veines d’air, en environnement industriel non explosif. Le réglage interne est adapté aux appareils ne demandant pas de réglages fréquents.

Matière du boitier

Couleur

Indice de protection IP

Indice de protection mécanique

longueur de la canne (mm)

Matière des contacts

Pouvoir de coupure

tension

,

Durée de vie électrique (Nb de cycles en conditions nominales)

type de prise de mesure

Elément sensible

,

Ce produit est actuellement en rupture de stock et indisponible.

Description

Boitier Type Fonctionnement Contact Mesure Plages °C Séries
IP65, IK10 Réarmement manuel Electronique SPNC ou SPNO Canne Y1S2L&   Y1R2L
Matière
Aluminium

Applications:

Ces limiteurs à canne électroniques réglables peuvent être utilisés en sécurité haute de température de tuyauteries et de réservoirs   avec montage dans un doigt de gant, ainsi que pour le contrôle de température de veines d’air, en environnement industriel non explosif. Le réglage interne est adapté aux appareils ne demandant pas de réglages fréquents.

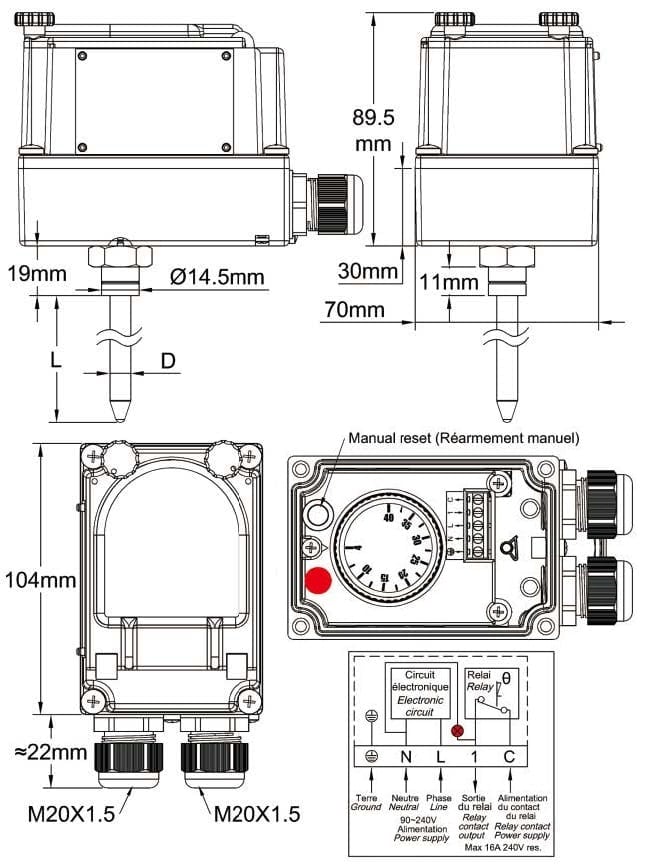

Boitier: Aluminium, IP65, IK10. Peinture époxy gris RAL7035. Vis de couvercle imperdables en acier inoxydable. Couvercle imperdable avec chainette.

Action: Limiteur électronique à microprocesseur à réarmement manuel réglable.

Plages de réglage: -35-35°C (-30+95°F) ; 0-10°C (32-50°F) ; 4-40°C (40-105°F); 30-90°C (85-195°F); 30-110°C (85-230°F); 50-200°C (120-390°F); 50-300°C (120-570°F); 100-400°C (210-750°F); 100-500°C (210-930°F).

Réglage: Par manette graduée en °C, avec butée maxi ou mini réglable, située sous la manette. Les modèles à réglage sous hublot comportent un couvercle en polycarbonate transparent permettant de voir l’état de la lampe témoin et le réglage du point de consigne. Graduations en °F disponibles en option.

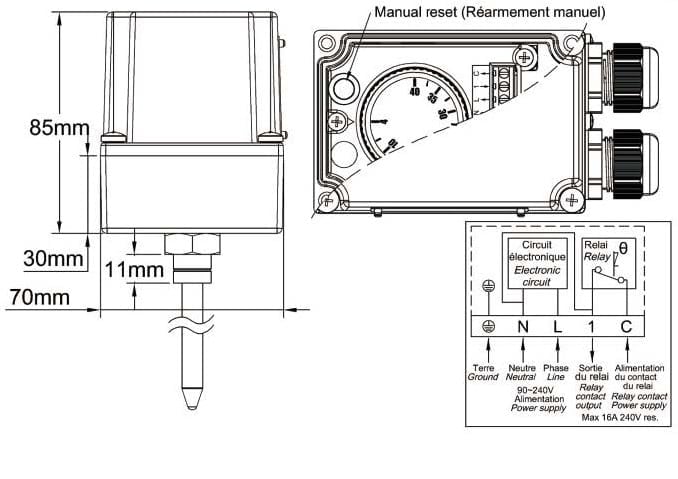

Réarmement: Par bouton poussoir à proximité de la manette.

Elément sensible: NTC ou Pt100 à l’extrémité d’une canne en acier inoxydable dia 8mm. La canne est munie d’un bossage permettant le montage de doigts de gants standards, de refroidisseur ou de brides (Voir doigts de gants dans la section accessoires).

Raccordement électrique: Passage des câbles par deux presse-étoupes M20 et raccordement interne sur bornier à vis. Le raccordement des deux phases est obligatoire (220~250V, 50Hz~60Hz).

Mise à la terre : Interne et externe.

Lampe témoin: Permet de visualiser l’état de sortie du contact du thermostat. Montée en standard pour les modèles à réglage sous hublot. Non standard et en option uniquement pour les modèles à réglage interne sans hublot.

Identification: Plaque d’identification métallique, rivetée.

Contact: 16A (2,6), 250V alternatif. Contact à ouverture ou à fermeture.

La version avec contact à fermeture par élévation de température permet de mettre en marche une alarme. La version avec contact à ouverture par élévation de température permet de couper un système de chauffage.

Durée de vie électrique: > 100.000 cycles.

Température minimale de stockage: -35°C (-30°F).

Température ambiante maximale: 60°C (140°F).

Pour plus d’informations techniques, voir la fiche technique du thermostat 2PE2N6

Références principales

*Au-dessus de 200°C nous recommandons de placer un refroidisseur référence 66RF07015 ou 66RF0701F12 entre le canne et le boitier (voir accessoires). Attention : Ce refroidisseur diminue de 70mm la longueur utile de la canne.
