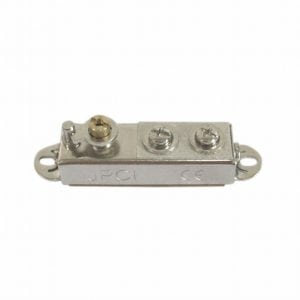

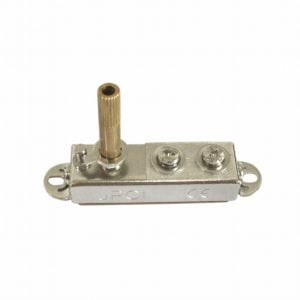

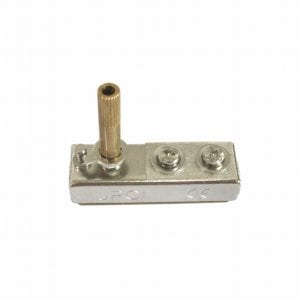

Thermostats pour régulation de surface, modèle IB

Contrôle réglable et précis de la température de surface sur des plaques chauffantes, et résistances chauffantes souples.

longueur d'axe (mm)

,

bride

,

Réglage de butée (°C)

, ,

plage de température (°C)

,

Température de fonctionnement max (°C)

Différentiel (°C)

Pouvoir de coupure

Ce produit est actuellement en rupture de stock et indisponible.

Réf. : ND Catégorie : Étiquette :

CARACTÉRISTIQUES TECHNIQUES

Applications: contrôle réglable et précis de la température de surface sur des plaques chauffantes, et résistances chauffantes souples

Dimensions du boîtier: 58,5 x 17,5 x 17,5 mm (Axe et bride non compris)

Matériau: boîtier en métal et céramique

Élément de détection de température: alliage de cuivre haute conductivité

Bornes: 2 bornes à vis 6-32 UNC

Réglage: axe rond dia. 6,35 mm, longueur 32 mm, angulation de réglage 310 ° ou réglage tournevis (autres longueurs d’axe, ou réglage fixe disponible sur demande)

Montage:
• Sans bride de montage en surface,
• Avec bride de montage en surface, fixation par 2 trous dia 3,4 mm, entre axe 65,5 mm

Pouvoir de coupure: 1500 watts 110/250VAC, résistif (rupture lente)

Contact: Ouverture par l’élévation de température

Différentielle: inférieure à 1 ° C

Température ambiante maxi sur le thermostat: 300 ° C

Accessoire: Manette

Agrément: Conforme à la norme UL 873 (limiteur ou régulation)



DIMENSIONS





Références principales

Téléchargements

Fiche technique
