Détecteurs de débit à palette et micro-rupteur avec écrou mobile 3/4” BSPP – Modèle R1B
€32.80 – €35.60
Applications principales: Détection de débit sur tuyauteries de circulation d’eau
| Poids | ND |
|---|---|
| organe de détection du débit | |
| matière du boitier principal | |
| matière de la palette | |
| tension | |
| Pouvoir de coupure | |
| Indice de protection IP | |
| Détection de débit max (L/min) | |
| Détection de débit min (L/min) | |
| Pression nominal à 20°C | |
| Température de fonctionnement max (°C) | |
| plage de température du liquide (°C) |
| Pression et taille | Organe de détection: Palette sécable |
Fixation: Écrou mobile ¾” BSPP |
Contact:
Micro-rupteur |
Pouvoir de coupure |
Position de montage |
Série |
| PN10 |  |
 |
 |
 |
 |
R1B |
| DN≥15 |
Dimensions
1: Palette 2: Corps 3: Câble |
 1: Palette 2: Corps 3: Câble |
Applications principales: Détection de débit sur tuyauteries de circulation d’eau
Principe de fonctionnement: Palette pivotante montée perpendiculairement au débit et actionnant un micro-rupteur. Joint souple élastomère entre la palette et le système de contact électrique
Matière du corps: PPO chargé fibre de verre, compatible eau potable
Matière de la palette: Polypropyléne, résistant à l’ozone et aux produits de désinfection de l’eau
Joint de palette: Santoprène, résistant à l’ozone et aux produits de désinfection de l’eau
Pouvoir de coupure: 5A résistif, 230V alt.
Action du contact: inverseur, ouverture ou fermeture par hausse de débit
Liquide compatible: Utilisation en eau non chargée et liquides compatibles avec PPO et Santoprène
Pression nominale à 20°C: 1 MPa (PN10)

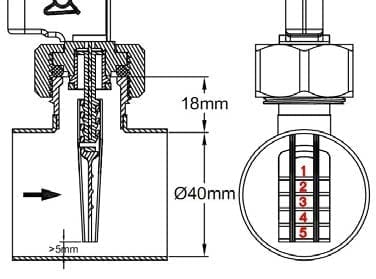

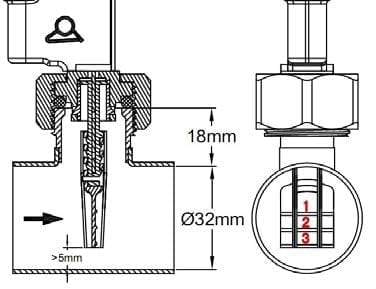

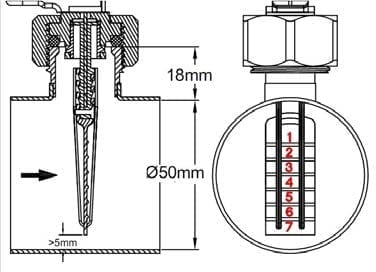

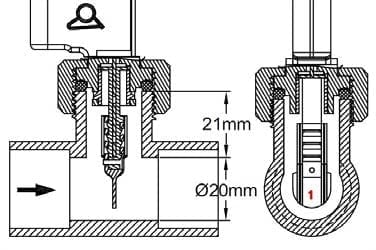

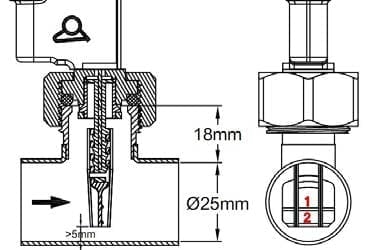

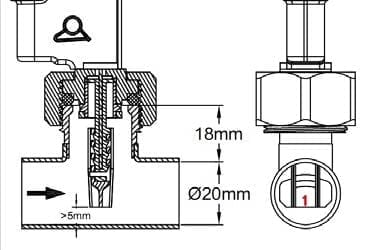

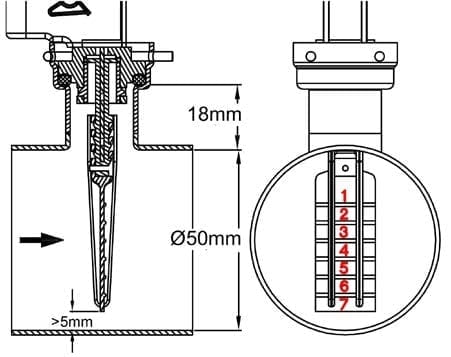

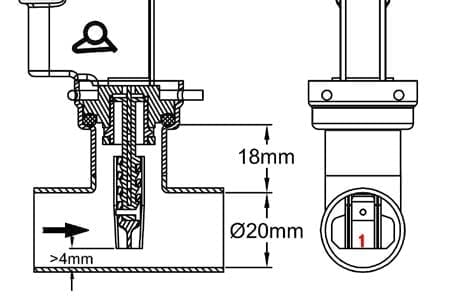

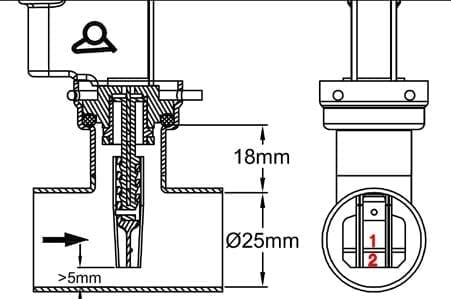

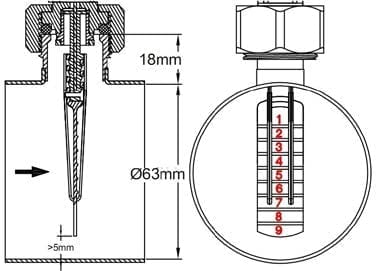

Variantes de montage sur tuyauteries avec raccord à écrou mobile ¾”
 |
 |
 |
 |
 |
 |
 |
 |

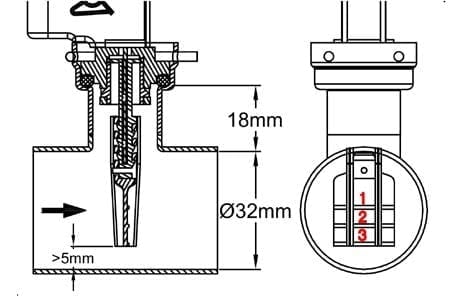

Variantes de montage sur tuyauteries avec raccord snap-in
 |
 |
 |
 |
 |
 |
Valeurs moyennes des seuils de détection selon le diamètre intérieur des tubes et les longueurs de palettes (Litres/minute)
|
Paddle length |
Pipe ID (mm)*** | |||||||||||||
| 15*** | 20 | 25 | 32 | 40 | 50 | 63 | ||||||||
| *Close | **Open | *Close | **Open | *Close | **Open | *Close | **Open | *Close | **Open | *Close | **Open | *Close | **Open | |
| 1 | 8.3 | 7,2 | 16,3 | 11,6 | 37 | 36 | 77 | 68 | 157 | 128 | 260 | 202 | 598 | 412 |
| 1+2 | 24 | 18 | 53 | 50 | 108 | 97 | 183 | 160 | 421 | 327 | ||||
| 1+2+3 | 43 | 38 | 88 | 82 | 168 | 140 | 386 | 286 | ||||||
| 1+2+3+4 | 70 | 68 | 130 | 118 | 299 | 241 | ||||||||
| 1~5 | 52 | 50 | 110 | 98 | 253 | 200 | ||||||||
| 1~6 | 90 | 88 | 217 | 170 | ||||||||||
| 1~7 | 78 | 77 | 178 | 158 | ||||||||||
| 1~8 | 150 | 135 | ||||||||||||
| 1~9 | 135 | 122 | ||||||||||||
| * Fermeture par hausse du débit (L/min) du contact ouvert au repos

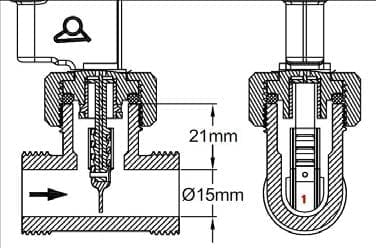

** Ouverture par baisse de débit (L/min) du contact ouvert au repos. Valeurs moyennes indicatives. Tolérances standard ±30% *** Avec té laiton 3/4 DN15 (voir accessoires) et palette type B non sécable |
||||||||||||||

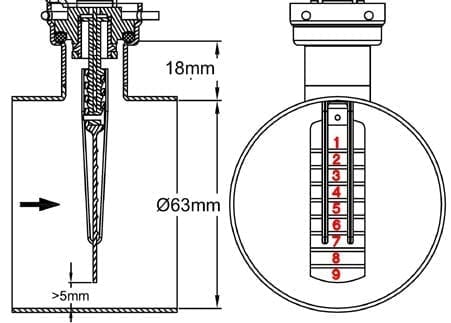

Diamètre nominal: Se monte sur tuyauteries de 20 à 63 mm de diamètre intérieur. La palette plastique est sécable et possède des graduations tous les 5mm, numérotées de 1 à 9
Position de montage recommandée: Verticale, palette vers le bas. Montage dans autres positions possible avec léger décalage du point de consigne dû au poids de la palette
Raccordement sur tuyauteries: Appareil fourni avec un écrou mobile 3/4” femelle cylindrique (BSPP) en PA66 chargé fibre de verre pour montage sur un piquage mâle de 3/4” BSPP. Joint en NBR de raccord fourni. Couple de serrage recommandé 7N.m
La version pour montage sur raccord snap-in (voir accessoires), ne comporte pas d’écrou
Températures limites des liquides: 5 à 80°C
Plage de température ambiante: 5 à 50°C
Classe de protection: IP 65
Raccordement électrique: câble 3 conducteurs 0.75 mm2, T80°, H05VVF.
Précautions d’utilisation:
– Vérifier l’orientation de la palette: la flèche sur le boitier doit être exactement parallèle à la tuyauterie et orientée dans le sens du débit
– Conserver au moins 5 mm de jeu entre l’extrémité de la palette et la paroi du tube opposée au piquage.
– Nous recommandons l’utilisation sur des piquages de longueur inférieure ou égale à 18 mm entre la portée de joint et l’intérieur du tube et un diamètre intérieur supérieur ou égal à 14 mm, afin d’éviter le blocage de la palette
Accessoires: Tés et selles 3/4” mâle à coller pour utilisation sur tubes PVC de diamètre extérieur 40 à 100 mm, et pièces à souder sur tubes métalliques: Voir en dernière partie de ce catalogue
Options:
– Connecteur sur câble, autre longueur de câble, écrou mobile en laiton nickelé
