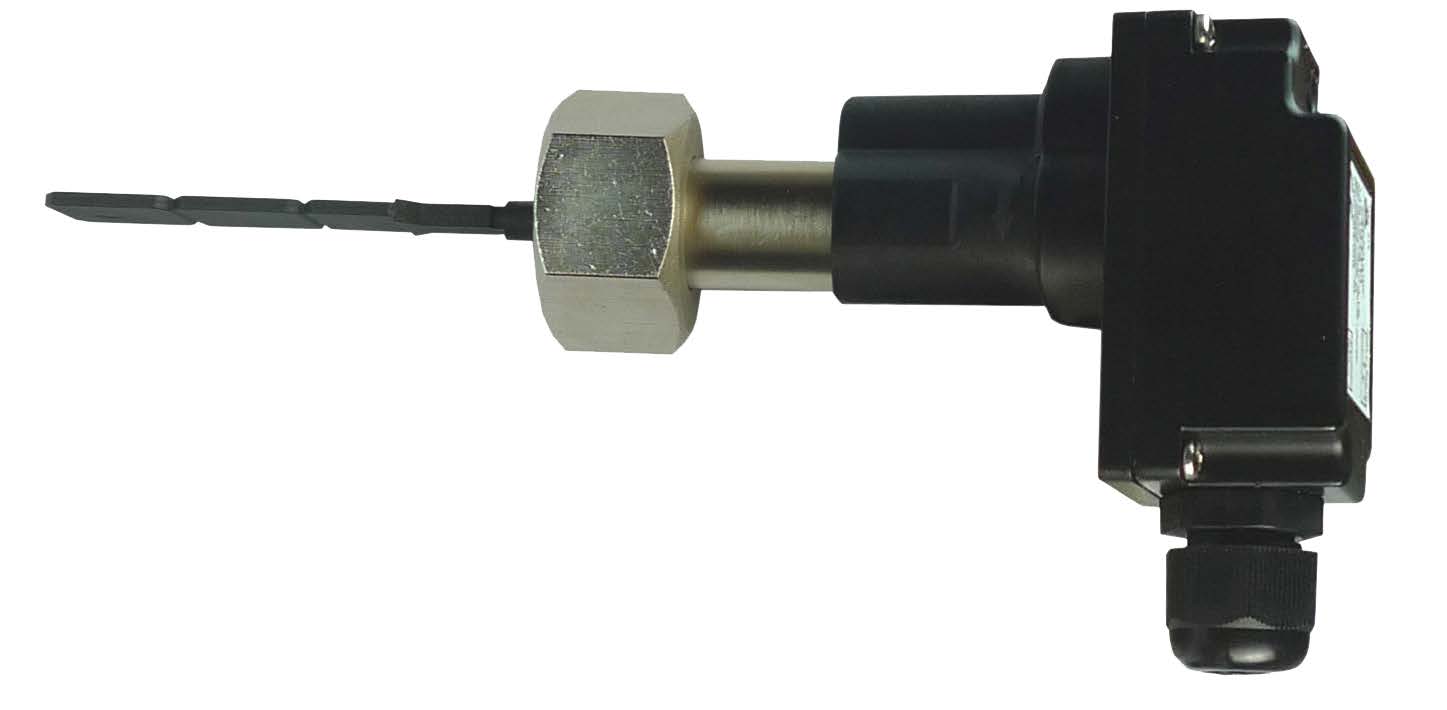

Détecteurs de débit à palette à ampoule reed, corps extérieur laiton – Modèle R1V

Applications principales: Applications générales en détection de  débit. Montage préférentiel sur tuyauteries horizontales mais peut se monter dans toutes les positions. Permet la détection de débit sur des tuyauteries de circulation de liquide de 15 à 100 mm de diamètre. Corps et écrou en laiton avec résistance mécanique et à la pression augmentée. Bornier de raccordement sous capot et possibilité de réglage du seuil de détection

organe de détection du débit

matière du boitier principal

matière de la palette

position de montage

type de montage

tension

Pouvoir de coupure

Indice de protection IP

type de raccordement électrique

, ,

Détection de débit max (L/min)

Détection de débit min (L/min)

étalonnage (g)

, ,

Pression nominal à 20°C

Température de fonctionnement max (°C)

plage de température du liquide (°C)

Demande d'informations
  • I agree that that the website retain and use my personal information to renew contact with me.
Insert a valid name
insert a valid mail
Insert message
Authorization needed to validate the form.

Ce produit est actuellement en rupture de stock et indisponible.

Réf. : ND Catégorie :

Description

Pression et taille Organe de détection:

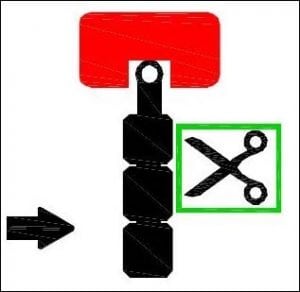

Palette sécable

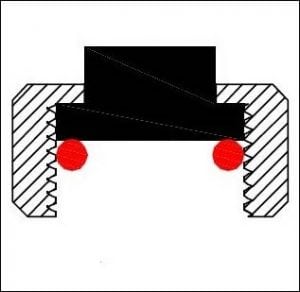

Fixation:
Écrou mobile ¾ BSPP

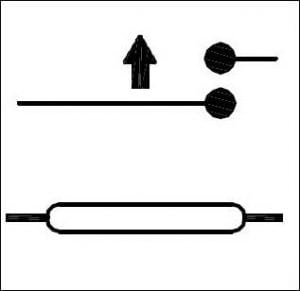

Contact:
Ampoule reed,
fermeture par hausse de débit

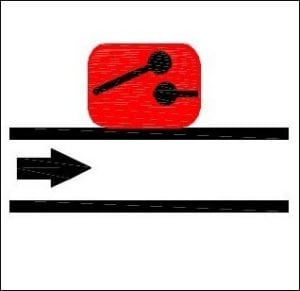

Pouvoir de coupure Position de montage Série
PN25

R1V

DN≥15

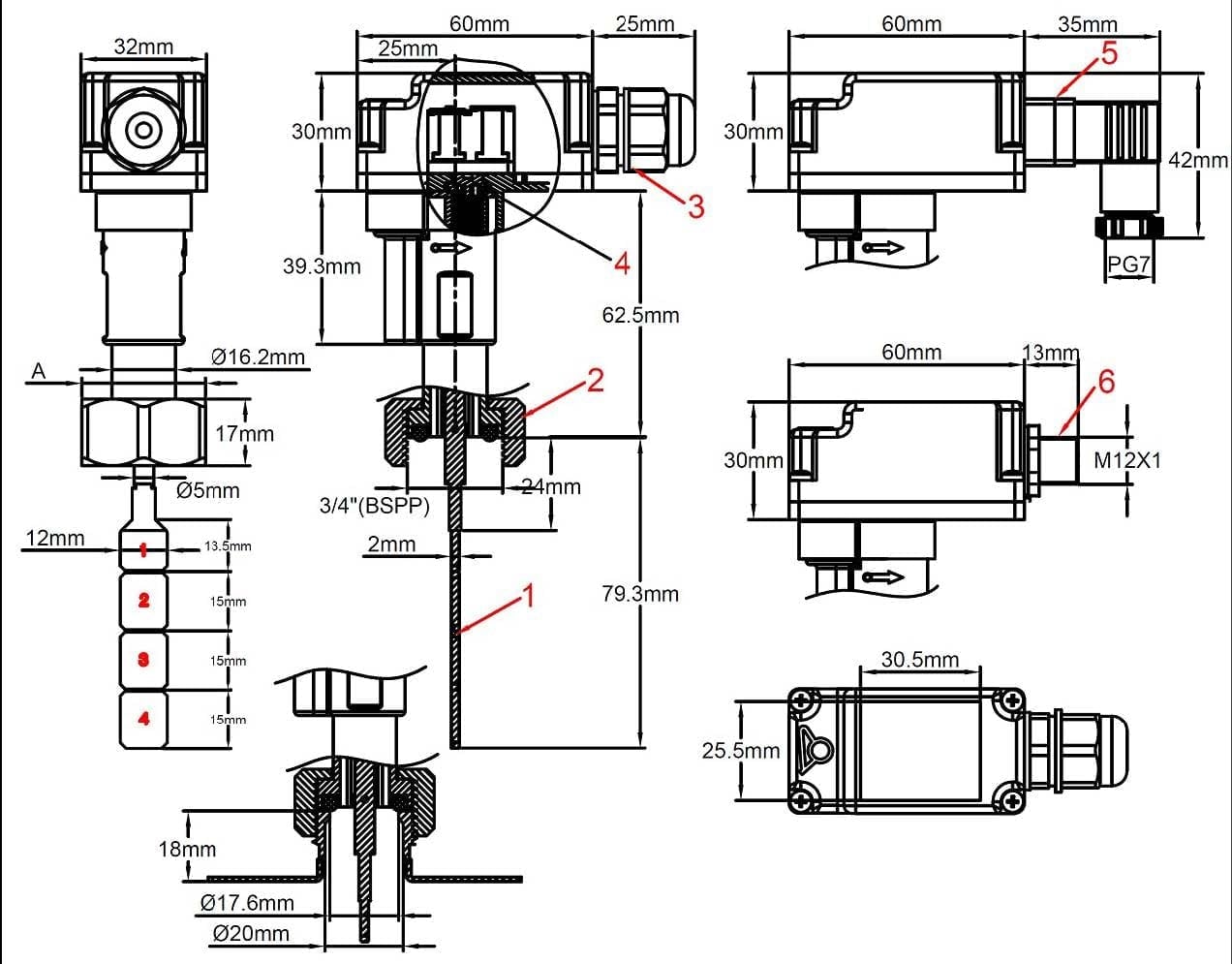

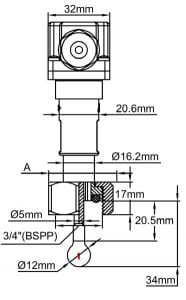

Dimensions

1. Palette
2: Corps laiton et écrou mobile laiton ¾” BSPP
3: Boitier de raccordement
4: Vis de réglage
5: Connecteur EN17530-803-A (DIN43650-A) (Option)
6: Connecteur 4 bornes IEC947-5-2 M12x1(Option)

Applications principales: Applications générales en détection de  débit. Montage préférentiel sur tuyauteries horizontales mais peut se monter dans toutes les positions. Permet la détection de débit sur des tuyauteries de circulation de liquide de 15 à 100 mm de diamètre. Corps et écrou en laiton avec résistance mécanique et à la pression augmentée. Bornier de raccordement sous capot et possibilité de réglage du seuil de détection

Principe de fonctionnement: Palette pivotante magnétique montée perpendiculairement au débit et actionnant une ampoule reed externe au travers de la paroi. Le retour de la palette se fait par rappel magnétique, sans ressort. Aucun joint ni passage de liquide possible entre la tuyauterie et le système de contact électrique. Adapté aux applications industrielles en liquides non corrosifs. Ne pas utiliser pour des liquides chargés de particules magnétiques ou de forte viscosité, qui bloquent le pivotement de la palette

Réglage:
– Par recoupage de la palette
– Réglage fin par tournevis sur cadran interne

Axe de palette: Titane (Insensible à la corrosion, forte résistance mécanique)

Matière du corps: Laiton

Matière de la palette: PPO. Cette palette comporte 4 sections et peut être recoupée pour s’adapter aux différents diamètres de tubes

Raccordement sur tuyauteries: Écrou mobile ¾ BSPP (cylindrique) en laiton nickelé, montage avec joint sur piquage mâle ¾ BSPP (cylindrique). Couple de serrage optimal : 10±1Nm
Joint: NBR

Pouvoir de coupure: Max 1A, Max 70W, Max 250V, circuit résistif. L’utilisation en circuit inductif réduit le pouvoir de coupure et nous recommandons un système de protection de contact dans ces applications

Action du contact: Normalement ouvert, fermeture par hausse de débit

Liquide compatible: Utilisation en eau non chargée, sans particules magnétiques, et liquides compatibles avec laiton, PPO et titane

Pression nominale à 20°C: 2,5 MPa (PN25)

Températures limites des liquides: 5 à 100°C (Non compatible avec le gel de l’eau dans les tuyauteries)

Plage de température ambiante: 5 à 80°C

Classe de protection IP: IP 65

Tolérances d’étalonnage: +/-15% (Sur la force de déclenchement en bout de palette 1)

Raccordement électrique:
En Standard:
Boitier de raccordement IP64, avec bornier à vis 2.5mm² intérieur. Sortie par presse-étoupe ISO M16x1.5
En Option:
– Sortie par connecteur EN175301-803-A (DIN43650-A)
– Raccordement par connecteur M12x1, 4 broches selon IEC947-5-2

Précautions d’utilisation:
– Vérifier l’orientation de la palette: la flèche sur le boitier doit être exactement parallèle à la tuyauterie et orientée dans le sens du débit.
– Conserver au moins 5 mm de jeu entre l’extrémité de la palette et la paroi du tube opposée au piquage.
– Pour une mesure optimale, la longueur du piquage 3/4” femelle de la tuyauterie doit être inférieure ou égale à 18 mm et le diamètre intérieur supérieur à 13,5 mm. Des longueurs supérieures ou des diamètres inférieurs peuvent provoquer le blocage de la palette et un défaut de détection

Accessoires: Tés et selles 3/4” mâle à coller pour utilisation sur tubes PVC de diamètre extérieur 40 à 100 mm, et pièces à souder sur tubes métalliques: Voir en dernière partie de ce catalogue

Note importante: Dans le cas de tuyauteries plastiques (PVC, PE), le DN (Diamètre nominal) correspond au diamètre extérieur, et leur épaisseur de paroi est variable selon les applications. Il convient d’en tenir compte pour éviter le blocage de la palette. Dans le cas de tuyauteries métalliques, le DN correspond au diamètre intérieur. Les valeurs de débit données sont pour des tubes dont le diamètre intérieur correspond au DN.

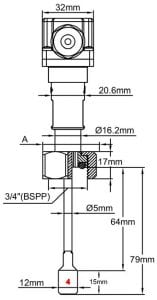

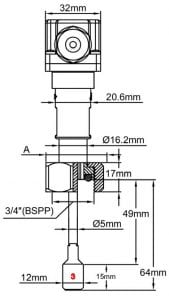

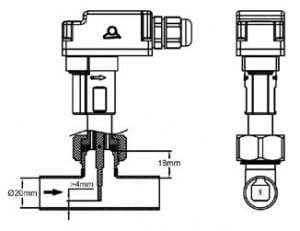

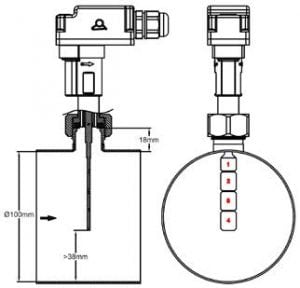

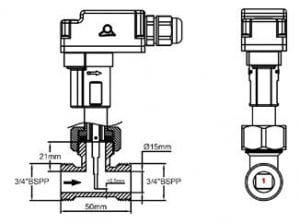

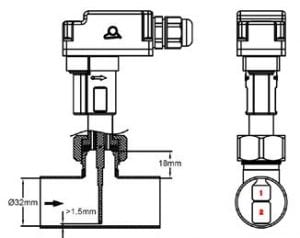

Configurations de montage sur tube



Valeurs moyennes des seuils de détection (Litres/min)



Longueur
de la
palette

Dia. intérieur du tube (mm)
15 20 25 32 40 50 63 100
*Fermeture **Ouverture *Fermeture **Ouverture *Fermeture **Ouverture *Fermeture **Ouverture *Fermeture **Ouverture *Fermeture **Ouverture *Fermeture **Ouverture *Fermeture **Ouverture
1-m 2,7 2,3 4,8 4,5 13 11 22 20 38 35 67 47 167 112 472 317
1-H 4,3 3,3 7,3 6,5 18 17 29 27 53 48 83 72 218 142 616 401
1-M 5,5 3,2 14 12 25 22 38 35 67 60 132 108 262 202 740 571
1+2-m 20 18 37 32 68 52 192 155
1+2-H 30 28 53 43 88 72 248 203
1+2-M 40 37 67 63 123 115 347 324
1~3-m 22 20 37 33 125 108
1~3-H 34 32 63 50 176 165
1~3-M 46 43 77 73 233 217
1~4-m 27 24 88 72
1~4-H 43 40 140 132
1~4-M 58 55 180 167
m= étalonnage au réglage mini
H= étalonnage au réglage moyen
M= étalonnage au réglage maxi
* Fermeture par hausse du débit (L/min) du contact ouvert au repos
** Ouverture par baisse de débit (L/min) du contact ouvert au repos. Valeurs moyennes indicatives. Tolérances standard ±15%



Références principales (Avec palette sécable type A)

Réglage
(Force de commande ±15%, mesurée à
l’extrémité de la palette N°1)
Boitier de raccordement avec bornier et presse étoupe M16 x 1.5 Boitier de raccordement avec connecteur 4 broches, M12 x 1
IEC947-5-2
Boitier de raccordement avec connecteur DIN 43650-A
Mini: 3 gr R1V636680G35N00C R1V636680G35N00L R1V636680G35N00D
Moyen: 7 gr R1V676680G35N00C R1V676680G35N00L R1V676680G35N00D
Maxi: 14 gr R1V6E6680G35N00C R1V6E6680G35N00L R1V6E6680G35N00D



Autres modèles de palettes (modèles non sécables)

Palette modèle B Palette modèle C Palette modèle D Palette modèle E
Replacer 6680 dans la référence par 1234 Replacer 6680 dans la référence par 1549 Replacer 6680 dans la référence par 1564 Replacer 6680 dans la référence par 1579



Nous consulter pour les seuils de détection réalisables avec ces palettes. Des palettes spécifiques peuvent être réalisées sur commande (Minimum de commande applicable)
