Limiteur à canne bipolaire et unipolaire inverseur, séries 1D et 1X

Limitation de température de liquides ou de gaz, avec coupure bipolaire ou unipolaire inverseur

Description

PRINCIPALES CARACTÉRISTIQUES

Applications: limitation de température de liquides ou de gaz, avec coupure bipolaire ou unipolaire inverseur

Élément sensible: Canne bimétallique en inox 304, dia 9.5mm, à très faible inertie thermique

Boitier: version sans boitier de protection. Voir gamme Y1 pour ce produit sous boitier aluminium étanche

Plages de réglages standards: -10+130°C, 15-95°C, 25-165°C. Autres plages possibles, nous consulter.

Réglage: par manette tournevis sur cadran gradué en °C

Réarmement manuel: par bouton poussoir accessible non protégé

Fixation: montage dans doigt de gant, blocage par clips

Contact: bipolaire à ouverture ou inverseur (1 NF + 1 NO)

Pouvoir de coupure: 15(4)A, 250/400V alternatif .

Ambiance maxi: -30+100°C (-22 +212°F) sur tête du thermostat, température maximale de l’échelle+50°C (122°F)sur la canne

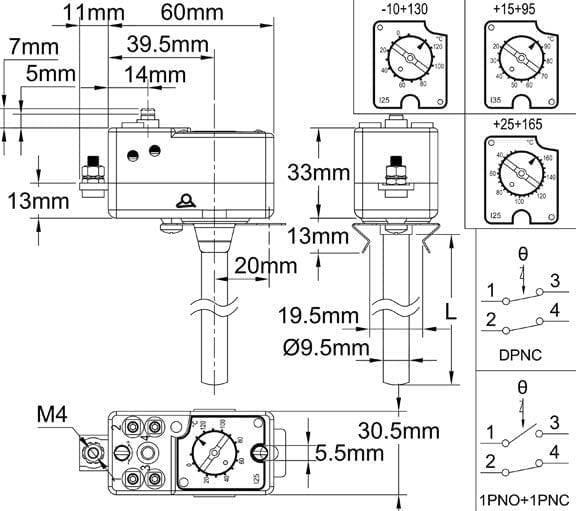

DIMENSIONS



Références principales

Plage de réglage (°C/°F) Longueur de la canne (mm) Références avec contact bipolaire Références avec contact inverseur
-10+130°C/+14+266°F 200 1DA-10130B200 1XA-10130B200
+15+95/+59+203°F 200 1DA015095A200 1XA015095A200
+15+95/+59+203°F 300 1DA015095C300 1XA015095C300
+25+165/+77+329°F 200 1DA025165B200 1XA025165B200
