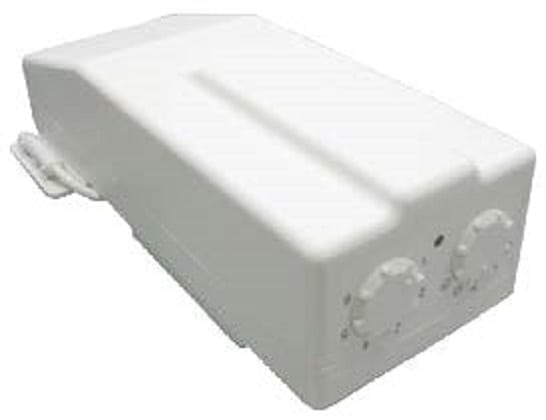

Boîtiers vides destinés aux radiateurs à bain d’huile avec résistance monotube et régulation électronique, IP22
Réglage: Deux manettes ou une manette. Un voyant
Classe IP: IP22(montage vertical uniquement)
Poids: 192 gr.
Couleur: RAL1010
Matière: PC-ABS
Ventilation: Ventilation de la zone électronique par entrée d’air en chicane, de 7 mm, permettant le montage de carte à triac. Capteur de température externe
Poids | 192 kg |
---|---|
Dimensions | 200 × 77 × 58 mm |
Indice de protection IP | |
Couleur | |
Matière du boitier | |
ajustement du point de consigne |
Description
Ces boitiers se montent sur la partie externe filetée ½ » des résistances monotube des radiateurs à bain d’huile. Ils sont conçus pour recevoir des cartes électroniques existantes de constructeurs tels que Cotherm, Delta Dore etc…
Leur classe de protection IP permet de les monter dans la plupart des applications domestiques.
Ils sont conçus pour répondre à une classe d’isolement II: les lignes de fuite et distances dans l’air entre les pièces métalliques ou pièces sous tension sont supérieures ou égales à 8 mm (Valeurs indicatives, pouvant varier selon les cartes électroniques internes)
L’épaisseur minimale des parois plastique est de 1,6mm.
Ils peuvent être livrés avec câble d’alimentation dont la force d’arrachement est supérieure à 10 DaN.
Le développement de ces boitiers se fait sur spécifications client.
Nous consulter pour référence et fournisseurs des cartes électroniques compatibles
Dimensions: 200 x 77 x 58 (hors manette et fixation)
Réglage: Deux manettes ou une manette. Un voyant
Classe IP: IP22 (montage vertical uniquement)
Poids: 192 gr.
Couleur: RAL1010
Matière: PC-ABS
Ventilation: Ventilation de la zone électronique par entrée d’air en chicane, de 7 mm, permettant le montage de carte à triac. Capteur de température externe
