Thermostat d’ambiance ou antigel IP65 à température fixe, sortie par presse étoupes, sans voyants, série Y20
Dimensions | 77 × 71 × 45 mm |
---|---|
Indice de protection IP | |
Matière du boitier | |
tension | |
Elément sensible | |
Pouvoir de coupure | |
Température d'ouverture (°C) | |
température de fermeture (°C) |
Description
PRINCIPALES CARACTÉRISTIQUES
Dans ces boîtiers, le thermostat à température fixe de type bimétallique, surmoulé, est thermiquement isolé de la paroi sur laquelle il est monté, et sa surface de mesure est mécaniquement protégée par une grille. Il est situé en avant du coffret afin de se trouver dans une zone de circulation naturelle de l’air ambiant.
Montage: Mural, par pattes de fixation latérales externes. Ces pattes peuvent être repliées vers l’intérieur. Il existe la possibilité de pratiquer deux trous de montage en traversée de paroi pour des vis de fixation murales internes (Attention: dans ce cas il y a perte de la classe de protection IP65 sur la paroi arrière)
Protection: IP65, IK 03 sur la grille de protection du thermostat, IK10 sur le reste du boîtier
Matière: ABS-PC noir chargé fibre de verre
Visserie: Inox, imperdable
Sortie: 2 Presse étoupes M20, PA66, IP66, pour câbles de 6 à 12 mm
Pouvoir de coupure: Unipolaire 8 à 16A 250V (100000 cycles). Réalisable en contact à ouverture par élévation de température ou à fermeture par élévation de température
Identification: Le couvercle comporte un logement pour une plaque d’identification rivetée de 20 x 40 mm en acier inoxydable (Standard) ou une étiquette adhésive (Option)
Personnalisation: Sur demande (Quantité minimale à respecter)
Raccordement: Sur bornier à vis incorporé 4 mm²
Options:
– Autres températures
– Boitier couleur crème
– Incorporation d’un capteur de température (Thermocouple, Pt100 ou Pt1000, Thermistance)

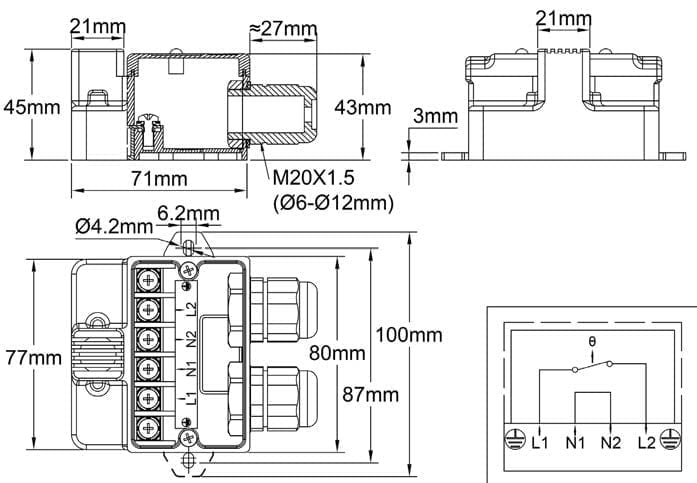

DIMENSIONS
RÉFÉRENCES PRINCIPALES
Température d’ouverture °C (°F) | Température de fermeture°C (°F) | Pouvoir de coupure |
Application | Références |
8°C (46,4) | 3°C (37,4) | 8A250V | Détection de gel, mise en marche de système de dégivrage ou de chauffage | Y20D1Z00805HCSV0 |
10°C (50) | 4°C (39,2) | 10A250V | Détection de gel, mise en marche de système de dégivrage ou de chauffage | Y20D1P01006CUSV0 |
10°C (50) | 4°C (39,2) | 16A250V | Détection de gel, mise en marche de système de dégivrage ou de chauffage | Y20D1J01006CUSV0 |
30°C (86) | 20°C (68) | 10A250V | Détection de surchauffe de locaux d’habitation, arrêt du chauffage |
Y20D1P03010CUSV0 |
20°C (68) | 30°C (86) | 10A250V | Détection de surchauffe de locaux d’habitation, alarme (contact à fermeture) |
Y20D1Q03010CUSV0 |
70°C (158) | 60°C (140) | 10A250V | Détection d’incendie (résiste aux projections d’eau des sprinklers) |
Y20D1P07010CUSV0 |
