Thermostat à canne bipolaire et unipolaire inverseur – Séries 1B, 1C, 1R, 1U
Contrôle de température de liquides ou de gaz, avec coupure bipolaire ou unipolaire
Pouvoir de coupure | |
---|---|
Température de fonctionnement min (°C) | |
Température de fonctionnement max (°C) | |
Plage de réglage de température (°C) | |
longueur de la canne (mm) | |
Différentiel (°C) | |
Type de contact |
Description

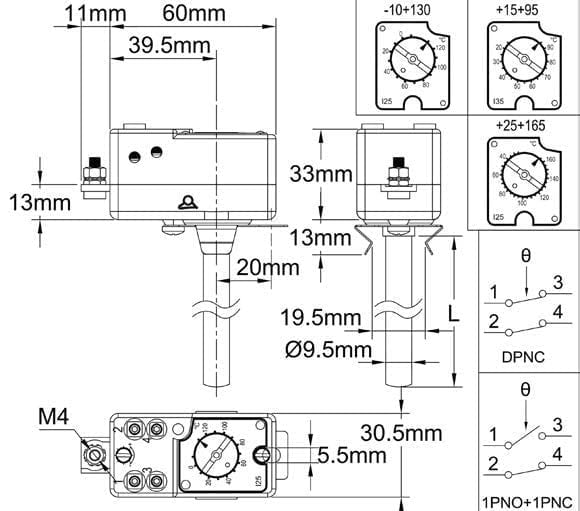

CARACTÉRISTIQUES TECHNIQUES
Applications: Contrôle de température de liquides ou de gaz, avec coupure bipolaire ou unipolaire
Élément sensible: Canne bimétallique en inox 304, dia 9.5 mm, à très faible inertie thermique
Boitier: version sans boitier de protection. Voir catalogue N°2 pour ce produit sous boitier aluminium étanche
Plages de réglages standards: -10+130°C, 15-95°C, 25-165°C. Autres plages possibles, nous consulter
Différentielle:
• Différentielle standard : 15°C avec canne de 200 mm, 10°C avec canne de 300 mm
• Différentielle réduite : 3°C avec canne de 200 mm, 2°C avec canne de 300 mm
Réglage: par manette tournevis sur cadran graduée en °C
Fixation: montage dans doigt de gant, blocage par clips
Contact: bipolaire à ouverture ou inverseur (1 NF + 1 NO)
Pouvoir de coupure:
• Différentielle standard: 15(4)A, 250/400V alternatif
• Différentielle réduite : 4(1)1A, 250V alternatif
Ambiance maxi: -30+100°C sur tête du thermostat, température maximale de l’échelle +50°C sur la canne
Références principales
Plage de réglage (°C) | Longueur de la canne (mm) | Références avec contact bipolaire différentielle standard | Références avec contact bipolaire différentielle réduite | Références avec contact inverseur différentielle standard | Références avec contact inverseur différentielle réduite |
-10+130 | 200 | 1BA-10130B200 | 1CA-10130B200 | 1RA-10130B200 | 1UA-10130B200 |
+15+95 | 200 | 1BA015095A200 | 1CA015095A200 | 1RA015095A200 | 1UA015095A200 |
+15+95 | 300 | 1BA015095C300 | 1CA015095C300 | 1RA015095C300 | 1UA015095C300 |
+25+165 | 200 | 1BA025165B200 | 1CA025165B200 | 1RA025165B200 | 1UA025165B200 |
