Les classes de protection

Les boîtiers ont pour but de protéger le matériel électrique situé à l’intérieur. Cette protection doit être considérée sous les angles électriques, environnementaux et mécaniques).

Nos séries Y0 à YF décrivent des produits dont les classes de protection sont différentes, et destinées à des applications différentes. Cette introduction permet de bien comprendre et définir les spécifications nécessaires à une application.

1. les classes de protection électrique

Il existe deux grands types de protection électrique, la protection contre les risques de contact direct (Isolation fonctionnelle) et la protection contre les risques de contact indirect.

L’isolation fonctionnelle n’est pas suffisante en cas de défaillance électrique et il est nécessaire d’y ajouter une protection contre les risques de contacts indirects, qui peut être réalisée par les moyens suivants:

  • La liaison à la terre de toutes les parties métalliques
  • La double isolation ou isolation renforcée
  • Une    alimentation    en    basse    tension    par    l’intermédiaire    d’un    transformateur  La combinaison de ces protections détermine la classe de protection électrique de l’appareil.

Les 4 classes de sécurité des appareils électriques

Classe Symbole Description
0 Matériel possédant uniquement une isolation fonctionnelle mais pas de liaison à la terre des masses métalliques.   Interdit en Europe.
1  no2-jpc-classes-de-protectections-electriques-1 Matériel possédant une isolation fonctionnelle et une liaison à la terre des masses métalliques. Ces appareils doivent être raccordés à la terre.




2

 no2-jpc-classes-de-protectections-electriques-2 Matériel     possédant     une    double     isolation     des    parties     actives     (isolation     fonctionnelle     et    matérielle). Cette double isolation garantit qu’aucune partie accessible ne peut être soumise à une tension dangereuse même à la suite d’un premier défaut d’isolement.

L’avantage des appareils électriques de cette classe est une protection accrue de l’utilisateur quelles que soient les prises secteur utilisées (Avec ou sans terre).

Ces appareils ne doivent pas être raccordés à la terre.







3

 no2-jpc-classes-de-protectections-electriques-3

Matériel de classe 2 équipé d’un transformateur TBTS (Très Basse Tension de Sécurité).

Cette solution garantit qu’aucune partie accessible ne peut être soumise à une tension dangereuse même à la suite d’un premier et d’un deuxième défaut d’isolement. L’isolation galvanique d’un appareil par un transformateur situé à l’écart élimine les risques électriques par retour à la terre sur un utilisateur qui serait mis accidentellement en contact avec une fuite électrique. D’autre part, la faible tension de la TBTS limite fortement le courant pouvant traverser le corps humain en contact avec deux éléments de l’appareil sous différents potentiels.

L’avantage des appareils électriques de cette classe est une protection accrue de l’utilisateur quelles que soient les prises secteur utilisées (Avec ou sans terre).

Ces appareils ne doivent pas être raccordés à la terre.

Mise à la terre des boitiers métalliques et des raccords

La conception de la mise à la terre a été prévue pour répondre à tous les points de la norme EN60335-1 et en particulier aux paragraphes suivants:



EN60335-1, § 27.1: Les parties en métal accessibles des appareils de classe 1 qui peuvent être sous tension dans le cas d’un défaut d’isolement doivent être reliés à une borne de terre de manière permanente et sûre.

Pour répondre à cette obligation normative, nos boitiers métalliques et nos raccords en laiton et en inox sont munis d’au moins une borne mise à la terre. Pour les boitiers en tôle emboutie, la mise à la terre est réalisée par une borne soudée comportant au moins deux points de soudure.



EN60335-1, § 27.2: Les moyens de serrage des conducteurs de terre doivent être protégés de manière adéquate contre le desserrage accidentel. Il ne doit pas être possible de desserrer les conducteurs sans l’aide d’un outil.

Pour répondre à cette obligation normative, nos bornes de mise à la terre sont équipées de vis et sont munis d’une rondelle frein.



EN60335-1, § 27.4: Toutes les parties de la borne de terre utilisée pour le raccordement d’un conducteur externe doivent être réalisées de manière à ce qu’aucun risque de corrosion n’existe entre ces parties et le cuivre du conducteur de terre ou toute autre pièce en métal.

Pour répondre à cette obligation normative, le choix des matières des bornes et de la visserie est effectué en tenant compte du couple thermoélectrique, pour éviter la corrosion galvanique, et en privilégiant, chaque fois que possible, la visserie et les bornes en acier inoxydable.



EN60335-1, § 28.1: Les connecteurs de terre dont la rupture pourrait résulter en un défaut de mise à la terre doivent supporter le stress mécanique résultant de leur usage normal. Les vis utilisées dans les borniers de terre doivent se visser dans du métal.

Pour répondre à cette obligation normative, les bornes de terre supportent plus d’une fois et demi le couple de serrage nominal demandé par les normes et sont taraudées dans la masse du métal du boitier ou du raccord.



EN60335-1, § 28.2: Les connecteurs de terre doivent être construits de manière à ce que la pression de contact ne soit pas transmise par un matériau isolant qui puisse se déformer ou rétrécir.

  • Les vis auto-taraudeuses ne doivent pas être utilisées si elles peuvent être utilisées par l’installateur ou l’utilisateur
  • Au moins deux vis doivent être utilisées pour chaque connecteur de terre à moins que la vis forme un filetage ayant une longueur au moins égale à la moitié du diamètre de la

Pour répondre à cette obligation normative, les bornes de terre des raccords sont prévues pour que, même lorsque-ils sont utilisés avec un boitier plastique avec joint intercalé, le serrage du conducteur se fasse uniquement sur des parties métalliques.



EN60335-1, § 28.2: Les vis auto-taraudeuses ne doivent pas être utilisées si elles peuvent être utilisées par l’installateur ou l’utilisateur. Au moins deux vis doivent être utilisées pour chaque connecteur de terre à moins que la vis forme un filetage ayant une longueur au moins égale à la moitié du diamètre de la vis.

Pour répondre à cette obligation normative, il n’est jamais utilisé de vis auto-taraudeuses pour la mise à la terre, et lorsque la mise à la terre est effectuée par une vis dans un taraudage, la longueur de celui-ci est toujours supérieure à la valeur donnée par la norme.



EN60335-1, § 28.4: Les vis et écrous qui forment un lien mécanique entre les différentes parties de l’appareil doivent être protégés contre le desserrage s’ils réalisent une continuité de terre. Un produit de blocage de filetage qui ramollit en température ne donne une sécurité satisfaisante que pour des bornes à vis qui ne sont pas soumises à un couple de torsion en usage normal.

Pour répondre à cette obligation normative, Les vis des couvercles métalliques comportent un dispositif mécanique évitant le desserrement accidentel. Il n’est pas utilisé de produit de freinage sur les filets.



2. Les classes de protection IP (Protection environnementale)



L’indice IP, défini par la norme IEC 60529 indique le degré de protection contre la pénétration des corps solides (1er chiffre) et contre la pénétration de l’eau (2e chiffre). Un troisième et un 4ème caractères, optionnels, donnent des informations complémentaires sur le niveau de protection.

Le classement s’effectue en efficacité croissante. Il existe 7 niveaux contre les corps solides (de 0 : sans protection, à 6 : totalement protégé) et 9 niveaux contre l’eau (de 0 : sans protection, à 8 : protégé contre les immersions sous pression).

Par exemple, “IP21”, signifie protégé contre les corps solides supérieurs à 12,5 mm (par exemple un doigt) et résistant à  la condensation.

Attention: Certaines classes de protection IP peuvent être données pour une position d’installation précise.

2.1 l’utilisation des “x” dans la codification IP



La lettre X est utilisée dans n’importe quel endroit dans le code lorsque que la protection qu’elle représente est censée être évitée. Il peut y avoir diverses raisons pour choisir ce type de codage, telles que des considérations de marketing. Ainsi, par exemple un indice IPX7 pour un appareil grand public précise que l’appareil dispose d’une protection contre les pénétrations d’eau jusqu’à une immersion limitée, mais donne délibérément aucune information quant à savoir si l’appareil dispose d’une protection contre la pénétration d’objets ou de poussière. Une autre codification courante est IPX4.

IP2X est fréquemment utilisé sur les appareils électriques pour spécifier que l’appareil doit empêcher l’accès aux bornes avec un doigt, par exemple les prises de courant sont souvent définies par l’indice IP2X.

2.2 Premier chiffre (protection contre les particules solides)

Le premier chiffre indique le niveau de protection que l’enveloppe fournit une contre l’accès aux parties dangereuses (par exemple, les conducteurs électriques, les pièces mobiles) et la pénétration de corps solides étrangers.

Le premier chiffre du marquage IP n’est pas requis par la norme EN 60335-1.

IP1X IP2X IP3X IP4X IP5X IP6X
 no2-jpc-classes-de-protectections-electriques-4  no2-jpc-classes-de-protectections-electriques-5  no2-jpc-classes-de-protectections-electriques-6  no2-jpc-classes-de-protectections-electriques-7  no2-jpc-classes-de-protectections-electriques-8  no2-jpc-classes-de-protectections-electriques-9
Premier chiffre Type de protection Protection effective contre
0 Aucune protection

Pas de protection contre les contacts et l’introduction d’objets

1 Protection contre les objets solides de plus de 50mm

Protégé contre l’introduction accidentelle de larges parties du corps comme le dos de la main, mais pas de protection contre l’introduction délibérée d’une partie plus petite

2

Protection contre les objets solides de plus de 12,5 mm

Protégé contre les doigts ou objets similaires
3

Protection contre les objets solides de plus de 2,5mm

Protégé contre les outils et les gros fils
4

Protection contre les objets solides de plus de 1mm

Protégé contre la plupart des fils et vis
5 Protection contre la poussière La pénétration de poussière n’est pas totalement évitée, mais elle ne doit pas pénétrer en quantité suffisante pour interférer avec le bon fonctionnement de l’équipement.

Totalement protégé contre les contacts.

6 Protection totale contre la poussière

Totalement protégé contre la poussière. Totalement protégé contre les contacts.

2.3 Deuxième chiffre (Protection contre les liquides)



Le deuxième chiffre indique le niveau de protection de l’enveloppe contre la pénétration dangereuse d’eau

IPX1 IPX2 IPX3 IPX4
 no2-jpc-classes-de-protectections-electriques-10  no2-jpc-classes-de-protectections-electriques-11  no2-jpc-classes-de-protectections-electriques-12  no2-jpc-classes-de-protectections-electriques-13
 no2-jpc-classes-de-protectections-electriques-14  no2-jpc-classes-de-protectections-electriques-15  no2-jpc-classes-de-protectections-electriques-16  no2-jpc-classes-de-protectections-electriques-17
Deuxième chiffre Type de protection Protection réalisée Description du test
0 Aucune protection

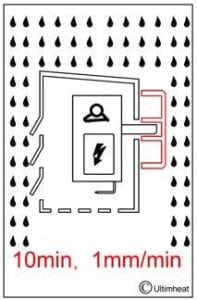

1 Protection contre les gouttes d’eau verticales (condensation) Des gouttes d’eau tombant à la verticale n’ont pas d’effet nuisible. – Pluie équivalente à 1mm par minute.

– Durée: 10 minutes

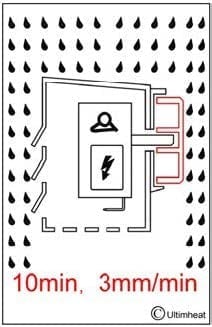

2 Protection contre les gouttes d’eau dans un angle d’inclinaison de 15° Des gouttes d’eau tombant à la verticale n’ont pas d’effet nuisiblelorsque le boîtier est incliné à un angle de 15 ° par rapport à sa position normale. – Pluie équivalente à 3mm par minute.

– Durée: 10 minutes

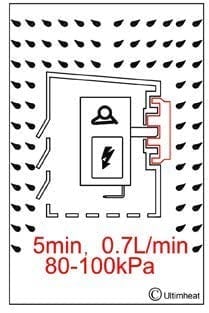

3 Protection contre la pluie L’eau tombant sous forme de pulvérisation à n’importe quel angle jusqu’à 60 ° par rapport à la verticale ne doit avoir aucun effet nuisible. – Volume d’eau: 0.7L/min

– Pression: 80-100kPa

– Durée: 5 minutes

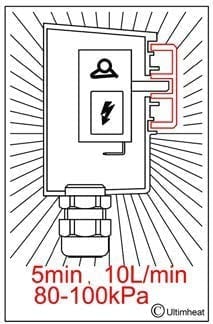

4 Protection contre les éclaboussures Des éclaboussures d’eau contre l’enceinte venant de de toutes les directions ne doivent pas avoir d’effet nuisible. – Volume d’eau: 10L/min

– Pression: 80-100kPa

– Durée: 5 minutes

IPX5 IPX6 IPX7 IPX8
 no2-jpc-classes-de-protectections-electriques-18  no2-jpc-classes-de-protectections-electriques-19  no2-jpc-classes-de-protectections-electriques-20  no2-jpc-classes-de-protectections-electriques-21
Deuxième chiffre Type de protection Protection réalisée Description du test
5 Protection contre les jets d’eau L’eau projetée à la lance avec une buse de 6.3mm sous toutes les directions ne doit pas avoir d’effet nuisible – Volume d’eau: 12,5L/min

– Pression: 30kPa

– Distance: 3m

– Durée: 3 minutes

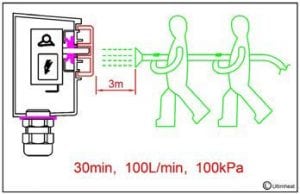

6 Protection  contre  les  vagues  et  jets puissants L’eau projetée à la lance avec une buse de 12,5 mm sous toutes les directions ne doit pas avoir d’effet nuisible – Volume d’eau: 100L/min

– Pression: 100kPa

– Distance: 3m

– Durée: 3 minutes

7 Protection contre l’immersion jusqu’à une profondeur de 1m et une durée de 30 minutes La pénétration de l’eau en quantité nuisible n’est pas possible lorsque le boîtier est immergé dans l’eau dans des conditions définies de pression et de temps (jusqu’à 1 m de submersion). – Immersion de l’enveloppe à une profondeur d’au moins 1 m mesurée sous l’enveloppe et d’au moins 15 cm mesurée au-dessus de l’enveloppe

– Durée : 30 minutes

8 Protection contre la submersion L’équipement est adapté pour une immersion continue dans l’eau dans des conditions précisées par le fabricant. Normalement, cela signifie que l’appareil est hermétiquement fermé. Cependant, avec certains types de matériel, cela peut signifier que l’eau peut pénétrer, mais seulement de telle manière qu’elle ne produit pas d’effets nocifs. – Immersion continue de l’enveloppe à une profondeur spécifiée par le constructeur

2.4 Lettres additionnelles de la classification IP

Première lettre additionnelle

D’autres lettres peuvent être ajoutées pour définir un niveau de protection contre l’accès aux parties dangereuses par des personnes

Lettre Protection contre les contacts dangereux avec
A L’arrière de la main
B Les doigts
C Outils
D Fils
Deuxième lettre additionnelle

D’autres lettres peuvent être ajoutées pour définir un niveau de protection supplémentaire de l’enveloppe

Lettre Signification
H Appareil à haute tension
M Appareil bougeant lors des tests avec l’eau
S Appareil immobile durant les tests avec l’eau
W

Conditions climatiques

2.5 IP69K (DIN 40050-9)



 no2-jpc-classes-de-protectections-electriques-22 Description

Indice de protection spécifique pour les applications de lavage à haute température et haute pression,                                                                                                                                                                De telles enveloppes ne doivent pas seulement être étanche à la poussière (IP6X), mais aussi capable de résister aux jets à haute pression et au nettoyage à la vapeur.

Description du test
– Volume d’eau : 14-16L litres par minute

– Température de l’eau-: 80 ° C

– Pression: 8-10 MPa (80-100 bar)

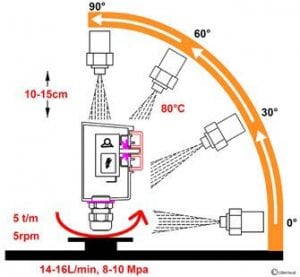

–  Distance: 10 à 15 cm de l’appareil testé à des angles de 0°, 30°, 60° et 90° pendant 30s chacun. Le dispositif d’essai est placé sur une table tournante qui tourne une fois toutes les 12s

2.6 Exemples de degrés de protection environnementale requis par les normes et les application



Un degré de protection IP spécifique peut être requis par des normes telles que NF15100 (règles d’installations électriques domestiques), EN60335-xx (Règles de conception des appareils électrodomestiques) et les normes spécifiques aux machines. Voici les principales spécifications extraites de ces normes.

Salles de bain, piscines et assimilés Ces locaux sont divisés en quatre volumes : 0, 1, 2, 3. Se référer à la norme française NFC15100 définissant ces zones, et détaillant les conditions de mise en œuvre, et pour d’autres pays à la norme Cenelec HD384, ainsi qu’à la norme Européenne IEC60364.
Volumes Spécifications minimales IP Protection électrique
0 Tous les appareils de chauffage électrique sont interdits. Autres équipements :

Salles de bain: IPX7 Piscines et assimilés: IPX8

TBTS limitée à 12V continu ou 30V alternatif
1 Tous les appareils de chauffage électrique sont interdits. Autres équipements :

Salles de bains: IPX4, mais IPX5si ce volume peut être soumis à des jets d’eau pour nettoyage dans les bains publics.

Piscines et assimilés: IPX5

TBTS limitée à 12V continu ou 30V alternatif
2 Salles de bains: Appareils de chauffage IP24 mini autorisés. Autres équipements :

IPX3, mais IPX5 si ce volume peut être soumis à des jets d’eau pour nettoyage dans les bains publics.

Piscines à l’intérieur des bâtiments: Appareils de chauffage autorisés, IP24 mini, autres appareils IPX2, mais IPX5 si ce volume peut être soumis à des jets d’eau pour nettoyage. Piscines à l’extérieur des bâtiments: IPX5

– Appareils de classe 2

-Les commandes ne doivent pas être accessibles de la douche ou d e la baignoire.

– Les appareils de chauffage ne doivent pas être alimentés par une

prise de courant.

– La ligne doit être protégée par un disjoncteur différentiel 30 mA.

3 Salles de bains: Appareils de chauffage autorisés, IP21 mini, autres appareils IPX1

Piscines: Appareils de chauffage autorisés, IP21 mini, autres appareils IPX1, mais IPX5 si ce volume peut être soumis à des jets d’eau pour nettoyage dans les bains publics.

Piscines à l’extérieur des bâtiments: IPX5

Classe 1 ou classe  2 Les appareils de chauffage ne doivent pas être alimentés par une prise de courant.

Ligne protégée par un disjoncteur différentiel 30 mA.

Saunas Les matériels électriques doivent posséder au moins les degrés de protection IP24.
Planchers chauffants Les éléments de chauffage destinés à être noyés dans un plancher en béton ou autre matériau analogue doivent être IPX7
Appareils électriques qui se trouvent en permanence à l’extérieur Le degré de protection doit être au minimum IPX4.
Appartements, bureaux, écoles. Locaux généralement propres, secs et exempts de dépôts nuisibles de poussière, mais certains condensats peuvent être présents en raison des conditions atmosphériques. La protection minimale est généralement IP2X pour des conditions sèches.
Centres de contrôle, postes de commande Locaux généralement propres, secs et exempts de dépôts nuisibles de poussière, mais certains condensats peuvent être présent en raison des conditions atmosphériques. Lorsque l’accès est réservé aux personnes qualifiées ou averties, IP2X est l’exigence minimale typique
Boutiques, petits locaux industriels Ces locaux peuvent ne pas être propres, mais sont normalement, secs et exempts de dépôts nuisibles de poussière.

Minimum de protection approprié:

– Lorsqu’il n’y a pas de risque de condensation: IP2X

– Lorsqu’il y a risque de condensation: IP21.

– Lorsque l’équipement installé à portée des systèmes de gicleurs d’incendie (sprinklers): IP22.

Equipement de contrôle de machines Lorsque des fluides peuvent être présents, par exemple sur tours, fraiseuses, etc, le minimum généralement requis est IP54.

Il faut également tenir compte des propriétés corrosives de certains fluides



Industrie lourde, industrie chimique, etc.

Ces locaux ne sont pas en général totalement propres, avec présence possible d’éléments corrosifs et importants dépôts de poussière.

Une protection minimale IP54 sera généralement nécessaire, avec une attention particulière à donner à la résistance à la corrosion de l’enveloppe.

Lorsque des risques d’explosion existent, les enveloppes doivent répondre aux spécifications particulières de ces environnements.



Industrie Alimentaire

Ces locaux ne sont pas en général totalement propres, avec présence possible d’éléments corrosifs et importants dépôts de poussière.

Une protection minimale IP54 sera généralement nécessaire, avec une attention particulière à donner à la résistance à la corrosion de l’enveloppe.

Lorsque des risques d’explosion existent, les enveloppes doivent répondre aux spécifications particulières de ces environnements.



Camions, bétonnières, industrie alimentaire, lavage de voiture

Dans ces applications où sont utilisés des appareils de lavage à haute pression et haute température, les enceintes ne doivent pas seulement être étanches à la poussière (IP6X), mais aussi capables de résister  à des jets à haute pression et au nettoyage à la vapeur. Le degré de protection recommandé est IP69K (DIN40050-9)
Matériel étanche Lorsque des appareils sont soumis à des conditions climatiques particulières, un accord entre l’utilisateur et le fabricant est nécessaire pour définir des conditions d’essai particuliers, y compris la résistance à la corrosion de l’enceinte, des raccords et presse-étoupes

Autres classifications



La norme NFC 15100 réfère aussi à un marquage « goutte d’eau » que les appareils domestiques et luminaires peuvent porter en fonction de leur degré de protection. Ce marquage est différent du marquage IP. Un double marquage,gouttes d’eau et code IP, n’est pas admis car les essais sont différents.

Description Protégé contre les chutes d’eau verticales Protégé contre la pluie Protégé contre les projections d’eau Protégé contre les jets d’eau Etanche à l’immersion jusqu’à 1m
Equivalence IP IPX1 IPX3 IPX4 IPX5 IPX7
Marquage normatif  no2-jpc-classes-de-protectections-electriques-23  no2-jpc-classes-de-protectections-electriques-24  no2-jpc-classes-de-protectections-electriques-25  no2-jpc-classes-de-protectections-electriques-27 no2-jpc-classes-de-protectections-electriques-26

Équivalences de la classification NEMA (USA) avec IP



Aux Etats-Unis la National ElectricalManufacturers Association (NEMA) publie également des indices de protection pour les boîtiers similaires au système de notation IP publié par la Commission électrotechnique internationale (CEI). Cependant, cet organisme précise également d’autres fonctionnalités des enveloppes non abordées par les codes IP, telles que la résistance à la corrosion, le vieillissement des joints, et les pratiques de construction.

Ainsi, s’il est possible de donner une équivalence entre des codes NEMA et des codes IP, l’inverse n’est pas possible.

Le tableau ci-dessus indique la classification NEMA minimum qui satisfait une classe de protection IP donnée, sans que l’inverse soit applicable. Les indices de protection Nord-américains sont décrits dans les normes NEMA 250, UL 50, UL 508 et CSA C22.2 N °94.

Code IP équivalent Classification minimale NEMA pour garantir l’équivalence avec la classification IP
IP20 NEMA-1
IP54 NEMA-3
IP66 NEMA-4,  NEMA-4X
IP67 NEMA-6
IP68 NEMA-6P

Essais IPx5 et IPx6 de boitiers dans notre laboratoire

IPx4 test
IPx5
IPx6 test

Essais IP5x et IP6x (protection contre la poussière) de boitiers dans notre laboratoire

Chambre d'essai IP5x et IP6x
Boitier en cours de test IP6x

Essais IPx9K de boitiers dans notre laboratoire (Jets d’eau sous haute pression et à haute température)

Chambre d'essai IPx9
Boitier en cours d’essai IPx9K

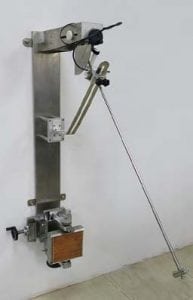

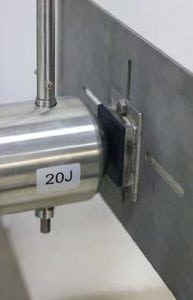

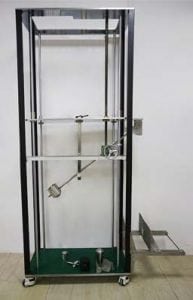

3. La classe de protection IK: résistance aux chocs (EN62262)



La classe de protection de résistance aux chocs est définie par l’énergie à laquelle une enveloppe peut résister, exprimée en Joules

(J) Cette classe de résistance aux chocs était précédemment donnée éventuellement par le troisième chiffre de la classe IP. Ce chiffre a été supprimé lors de la 3ème édition de la norme CEI60529 (1978), et remplacé par un marquage indépendant spécifié dans la norme EN62262. Il n’y a pas une correspondance exacte des valeurs entre les anciennes et les nouvelles normes.

Bien que retiré lors de la 3e édition de la CEI 60529 et absent des versions actuelles, des spécifications anciennes d’enveloppes peuvent encore porter ce troisième caractère IP. Les enveloppes actuelles devraient porter un code IK.

Analyse des résultats des tests d’impact:

Les essais sont effectués de la manière suivante:

Pour les matières plastiques:

1/ Sur des éprouvettes, de taille identiques (60mm x 60mm), épaisseur 3 mm. Un seul choc est réalisé au centre de l’éprouvette Cela permet d’obtenir une table comparative de résistance des différents matériaux.

2/ Les essais sont ensuite effectués sur les appareils, sur le couvercle et sur les faces latérales. Un premier choc est produit au milieu de chacune des faces. Il est ensuite suivi de 4 autres chocs répartis uniformément sur le reste de la surface.

Le test est considéré comme réussi lorsque la matière plastique n’est pas fendue ou brisée. Bien entendu l’appareil doit conserver son aptitude à la fonction et son degré d’étanchéité.

Pour les boitiers en aluminium ou en acier inoxydable:

Un premier choc est produit au milieu de chacune des faces des appareils. Il est ensuite suivi de 4 autres chocs répartis uniformément sur le reste de la face testée.

Le test est considéré comme non concluant lorsque la déformation la plus importante mesurée sur le métal à un emplacement quelconque des différents impacts est supérieure à 2 mm. En effet, bien que cette valeur ne soit pas spécifiée dans la norme, nous avons considéré que cette déformation permanente empêchait le montage d’accessoires.

Pour les accessoires:

Lorsque les boitiers sont équipés d’instruments, c’est souvent l’accessoire qui sera la partie la plus fragile et déterminera le classement. Si le boitier est équipé d’accessoires (manette, lampe témoin, opercule, interrupteur, presse-étoupe etc.), un essai est effectué au centre de cet accessoire et sous deux directions orthogonales. Les presse étoupes ont des degrés de résistance variables car ils existent en version plastique polyamide et aussi en métal.

Le test est considéré comme réussi lorsque cet accessoire n’est pas brisé et conserve sa fonction.

Valeurs des classes de résistance au choc IK selon EN 62262
classification IK Energie d’impact

(Joules)

Masse et hauteur de chute correspondante
00 Non protégé Pas de test
01 0.15 200 g chutant de 7.5 cm
02 0.2 200 g chutant de 10 cm
03 0.35 200 g chutant de 17.5 cm
04 0.5 200 g chutant de 25 cm
05 0.7 200 g chutant de 35 cm
06 1 500 g chutant de 20 cm
07 2 500 g chutant de 40 cm
08 5 1.7 kg chutant de 29.5 cm
09 10 5 kg chutant de 20 cm
10 20 5 kg chutant de 40 cm



3ème chiffre de l’ancienne codification IP donnant la résistance à l’impact (abandonné)
3ème chiffre IP Energie d’impact (Joules) Masse  et hauteur de chute correspondante
0 Non protégé Pas de test
1 0.225 150 g chutant de 15 cm
2 0.375 250 g chutant de 15 cm
3 0.5 250 g chutant de 20 cm
5 2 500 g chutant de 40 cm
7 6 1.5 kg chutant de 40 cm
9 20 5.0 kg chutant de 40 cm





Essais IK de boitiers dans notre laboratoire

Equipement d’essai pour IK04 à IK06 Equipement d’essai pour IK07 à IK10  Essais IK10 sur éprouvette Essai IK10 sur boitier



Essais comparatifs de spécimens en matière plastique de 60mm x 60mm en 3mm d’épaisseur
Matière PA66, 25%GF PC PVDF PP
IK 10 10 09 10

Essais comparatifs de spécimens en métal de 60mm x 60mm dans les épaisseurs courantes utilisées dans les boitiers*

Acier inoxydable 304 Aluminium
Epaisseur 1mm 1.2mm 2mm 1.7mm 2mm 3mm
Déformation après impact IK10 10.6mm 7.5mm 4.4mm 11.8 9.7 0.45

* la valeur de la déformation sous impact IK10 de spécimens plats est indicative mais n’est pas représentative de la déformation de pièces embouties ou moulées, car la forme y est alors prépondérante.

Classement IK des accessoires courants (Pour information uniquement)

Description Photos IK Description Photos IK




Manette extérieure dia 40mm non protégée







IK09





Opercule souple d’accès interne







IK10





Manette extérieure dia 50mm encastrée







IK10





Opercule M25 d’accès interne en PA6







IK10





Interrupteur à levier non protégé







<IK04





Presse étoupe M20 en laiton nickelé







IK10





Lampe témoin dia. 22mm non protégée







IK08





Presse étoupe M16 en laiton nickelé







IK10





Lampe témoin dia 16mm encastrée







IK10







Presse étoupe M25 en PA6







IK10





Lentille de lampe témoin dia 8mm encastrée







IK08







Presse étoupe M16 en PA6







IK10





Lampe témoin dia. 16mm non protégée







IK08







Presse étoupe M20 en PA6







IK10



Connecteur M12

miniature, assemblé avec partie mobile





<IK04





Connecteur M21 assemblé avec partie mobile







<IK04







Interrupteur plat encastré





IK10



Connecteur Cnomo miniature, assemblé avec partie mobile







<IK04







Interrupteur à levier encastré





IK10





Presse étoupe M25 en laiton nickelé







IK10





Interrupteur plat non protégé





IK10





Connecteur Cnomo miniature, partie fixe







<IK04





Connecteur M12

miniature, partie fixe





IK08





Connecteur M21, partie fixe







IK10





Capuchon de réarmement manuel externe





IK10
