Vacuostat miniature à rupture lente, languettes 6.35 x 0.8 mm, raccord plastique – Contact NO : Modèle ZF

Utilisation: basse tension, haute sensibilité

Applications: Circuits électroniques. Ce vacuostat est beaucoup plus sensible que les systèmes à rupture brusque et peut être étalonné à des pressions plus basses. Différentielle très faible.

Matière du boitier

matière du raccord

,

Pouvoir de coupure

,

tension

,

Matière des contacts

,

Température de fonctionnement max (°C)

Température de fonctionnement min (°C)

pression maximum

Vide maximum (mbar)

Point d'étalonnage (mbar)

Demande d'informations
  • I agree that that the website retain and use my personal information to renew contact with me.
Insert a valid name
insert a valid mail
Insert message
Authorization needed to validate the form.

Ce produit est actuellement en rupture de stock et indisponible.

Réf. : ND Catégorie :

Description

Utilisation: basse tension, haute sensibilité

Applications: Circuits électroniques. Ce vacuostat est beaucoup plus sensible que les systèmes à rupture brusque et peut être étalonné à des pressions plus basses. Différentielle très faible.

Membranes: EPDM 22mm de diamètre. Silicone ou NBR sur demande.

Fluide: air ou eau

Raccord: plastique

Pression: négative (vide)

Boîtier: PA66 UL94VO.

Contact: unipolaire contact ouvert à la pression atmosphérique argent ou plaqué or, à rupture lente

Pouvoir de coupure: pour utilisation en basse tension et faible intensité.
– Contact argent : max 1A, 250V
– Contact plaqué or : max 100mA, 24V

Action: momentanée, fermeture du contact par augmentation du vide. (=diminution de la pression absolue)

Étalonnage/réglage: seuil fixé en usine réglage scellé.

Plage d’étalonnage (pression relative): moins 50 mbar standard, autre valeur entre moins 20 et moins 400 mbar possible sur demande

Connexion électrique: 2 languettes mâles 6.35 x 0.8 mm

Pression max: 2 bars (29PSI)

Vide maxi: moins 500 mbar (pression relative)

Température ambiante: 0 à 85°C

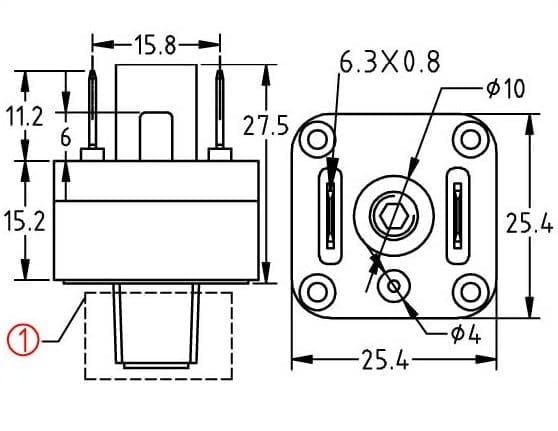

Dimensions

Dimensions des prises de pression 1 possibles (1)



*

*

*

*





* * *


**

**

**

* Disponible uniquement pour un raccord en métal

** Disponible uniquement pour un raccord en plastique

Références (avec étalonnage à moins 50 mbar et un raccord NPT 1/8″)

Style de Contact Matériel de raccord Contact Argent Contact Plaqué-Or
NO plastique ZF2X28EA05000000 ZF2X28EG05000000
NC plastique ZF2X18EA05000000 ZF2X18EG05000000
NO métal ZF2X2REA05000000 ZF2X2REG05000000
NC métal ZF2X1REA05000000 ZF2X1REG05000000

Autres valeur d’étalonnage: remplacer 050 dans la référence par la valeur d’étalonnage en mbar
