Vacuostat miniature à rupture brusque, contact inverseur bipolaire – Raccord plastique : Modèle ZT
Utilisation: fort pouvoir de coupure, pour utilisation en 250V.
Applications: Détection de vide sur aspiration de pompes, filtres, ventilation et équipement électrique
| Matière du boitier | |
|---|---|
| matière du raccord | |
| Pouvoir de coupure | |
| tension | |
| Type de contact | |
| Matière des contacts | |
| fluide | |
| Température de fonctionnement max (°C) | |
| Température de fonctionnement min (°C) | |
| pression maximum | |
| Vide maximum (mbar) | |
| Point d'étalonnage (mbar) |
Utilisation: fort pouvoir de coupure, pour utilisation en 250V.
Applications: Détection de vide sur aspiration de pompes, filtres, ventilation et équipement électrique
Membranes: EPDM 22mm de diamètre. Silicone ou NBR sur demande. Double membrane possible
Fluide: air ou eau
Raccord: plastique
Pression: négative (vide)
Boîtier: PA66 UL94VO.
Contact: deux contacts inverseurs à rupture brusque. NO ou NF sur demande (quantités minimales à respecter)
Pouvoir de coupure: Dépend du micro-rupteur utilisé. Le pouvoir de coupure est lié à la pression minimale de déclenchement et à la différentielle
–Micro-rupteur standard (vide de déclenchement moyen et haut): 16A 125/250VAC;1/2HP 125VAC; 3/4HP 250VAC (interrupteur UL, CSA VDE). Différentielle environ 60 mbar
–Micro-rupteur haut pouvoir de coupure (vide de déclenchement moyenn et fort): 2HP 240V, 21(8) A 240V (interrupteur UL, CSA VDE). Différentielle environ 90 mbar
–Faible force de commande (vide de déclenchement inférieur à moins 150 mbar): 1/4HP, 6(1)A 240V (interrupteur UL, CSA VDE). Différentielle environ 40 mbar
–Sur demande: Jusqu’à 25A 250V
Action: momentanée
Étalonnage/réglage: seuil fixé en usine réglage scellé.
Condition d’étalonnage: ouverture entre commun et NF lorsque la pression passe de la pression atmosphérique à la valeur du vide demandé
Plage d’étalonnage: de moins 50 mbar à moins 700 mbar
Connexion électrique: languettes mâles 6.3 x 0.8 mm laiton
Pression max: 4 bars (58 PSI)
Vide maxi: moins 700 mbar (pression relative)
Température ambiante: 0 à 85°C

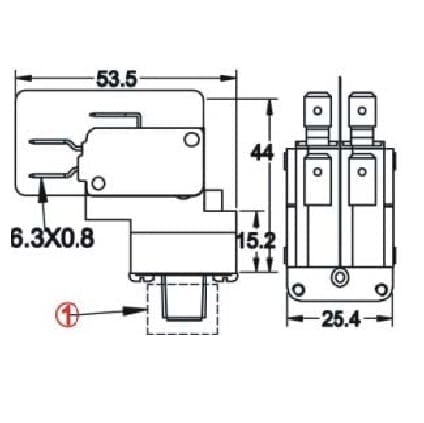

Dimensions
 |
Dimensions des prises de pression 1 possibles (1)
|
* |
* |
* |
* |
|
|
 * |
 * |
 * |
** |
** |
** |
* Disponible uniquement pour un raccord en métal
** Disponible uniquement pour un raccord en plastique |
|
Références (raccord NPT 1/8″)
| Matière de raccord | Micro-rupteur standard (calibration: minus 200 mbar) | Micro-rupteur de faible pression (calibration: minus 100 mbar) | Micro-rupteur haut pouvoir de coupure (calibration minus 300 mbar) |
| Plastique | ZT2228U10B000000 | ZT2528U50A000000 | ZT2B8U60C0000000 |
| Métal | ZT222RU10B000000 | ZT252RU50A000000 | ZT2BRU60C0000000 |
