Vacuostat miniature à rupture lente, languettes 6.35 x 0.8 mm, raccord plastique – Contact NO : Modèle ZF
Utilisation: basse tension, haute sensibilité
Applications: Circuits électroniques. Ce vacuostat est beaucoup plus sensible que les systèmes à rupture brusque et peut être étalonné à des pressions plus basses. Différentielle très faible.
Matière du boitier | |
---|---|
matière du raccord | |
entre-axe (mm) | |
Pouvoir de coupure | |
tension | |
Matière des contacts | |
Température de fonctionnement max (°C) | |
Température de fonctionnement min (°C) | |
pression maximum | |
Vide maximum (mbar) | |
Point d'étalonnage (mbar) |
Description
Utilisation: basse tension, haute sensibilité
Applications: Circuits électroniques. Ce vacuostat est beaucoup plus sensible que les systèmes à rupture brusque et peut être étalonné à des pressions plus basses. Différentielle très faible.
Membranes: EPDM 22mm de diamètre. Silicone ou NBR sur demande.
Fluide: air ou eau
Raccord: plastique
Pression: négative (vide)
Boitier: PA66 UL94VO.
Contact: unipolaire contact ouvert à la pression atmosphérique argent ou plaqué or, à rupture lente
Pouvoir de coupure: pour utilisation en basse tension et faible intensité.
– Contact argent : max 1A, 250V
– Contact plaqué or : max 100mA, 24V
Action: momentanée, fermeture du contact par augmentation du vide. (=diminution de la pression absolue)
Étalonnage/réglage: seuil fixé en usine réglage scellé.
Plage d’étalonnage (pression relative): moins 50 mbar standard, autre valeur entre moins 20 et moins 400 mbar possible sur demande
Connexion électrique: 2 languettes mâles 6.35 x 0.8 mm
Pression max: 2 bars (29PSI)
Vide maxi: moins 500 mbar (pression relative)
Température ambiante: 0 à 85°C

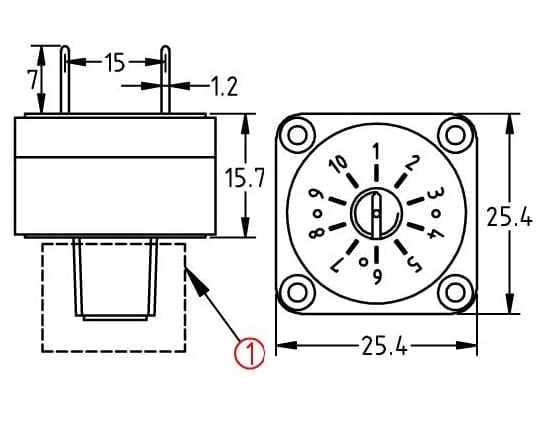

Dimensions
![]() |
Dimensions des prises de pression 1 possibles (1)
![]()
|
![]() * |
![]() * |
![]() * |
![]() * |
![]()
|
![]()
|
![]() |
![]() |
![]() |
![]() ** |
![]() ** |
![]() ** |
* Disponible uniquement pour un raccord en métal
** Disponible uniquement pour un raccord en plastique |
Références (avec étalonnage à moins 50 mbar)
Style de contact | Matériel de raccord | Contact Argent | Contact Plaqué-Or |
NO | plastique | ZF2X28L105000000 | ZF2X28LG05000000 |
NC | plastique | ZF2X18L105000000 | ZF2X18LG05000000 |
NO | métal | ZF2X2RL105000000 | ZF2X2RLG05000000 |
NC | métal | ZF2X1RL105000000 | ZF2X1RLG05000000 |
Autres valeur d’étalonnage: remplacer 050 dans la référence par la valeur d’étalonnage en mbar
