Vacuostat miniature à rupture brusque, raccord plastique – Contact inverseur : Modèle ZD

Utilisation: fort pouvoir de coupure, pour utilisation en 250V.

Applications: Détection de vide sur aspiration de pompes, filtres, ventilation et équipement électrique

Matière du boitier

matière du raccord

,

Pouvoir de coupure

, ,

tension

,

Matière des contacts

fluide

,

Température de fonctionnement max (°C)

Température de fonctionnement min (°C)

pression maximum

Vide maximum (mbar)

Point d'étalonnage (mbar)

Demande d'informations
  • I agree that that the website retain and use my personal information to renew contact with me.
Insert a valid name
insert a valid mail
Insert message
Authorization needed to validate the form.

Ce produit est actuellement en rupture de stock et indisponible.

Réf. : ND Catégorie :

Description

Utilisation: fort pouvoir de coupure, pour utilisation en 250V.

Applications: Détection de vide sur aspiration de pompes, filtres, ventilation et équipement électrique

Membranes: EPDM 22mm de diamètre. Silicone ou NBR sur demande. Double membrane possible

Fluide: air ou eau

Raccord: plastique

Pression: négative (vide)

Boîtier: PA66 UL94VO.

Contact: inverseur à rupture brusque. Contact NO ou NF sur demande (quantités minimales à respecter)

Pouvoir de coupure: Dépend du micro-rupteur utilisé. Le pouvoir de coupure est lié à la pression minimale de déclenchement et à la différentielle
-Micro-rupteur standard (vide de déclenchement moyen et haut): 16A 125/250VAC;1/2HP 125VAC; 3/4HP 250VAC (interrupteur UL, CSA VDE). Différentielle environ 60 mbar
-Micro-rupteur haut pouvoir de coupure (vide de déclenchement moyen et fort): 2HP 240V, 21(8) A 240V (interrupteur UL, CSA VDE). Différentielle environ 90 mbar
-Faible force de commande (vide de déclenchement inférieur à moins 150 mbar): 1/4HP, 6(1)A 240V (interrupteur UL, CSA VDE). Différentielle environ 40 mbar
-Sur demande: Jusqu’à 25A 250V

Action: momentanée

Étalonnage/réglage: seuil fixé en usine réglage scellé.

Condition d’étalonnage: ouverture entre commun et NF lorsque la pression passe de la pression atmosphérique à la valeur du vide demandé

Plage d’étalonnage: de moins 50 mbar à moins 700 mbar

Connexion électrique: languettes mâles 6.3 x 0.8 mm laiton

Pression max: 4 bars (58 PSI)

Vide maxi: moins 700 mbar (pression relative)

Température ambiante: 0 à 85°C

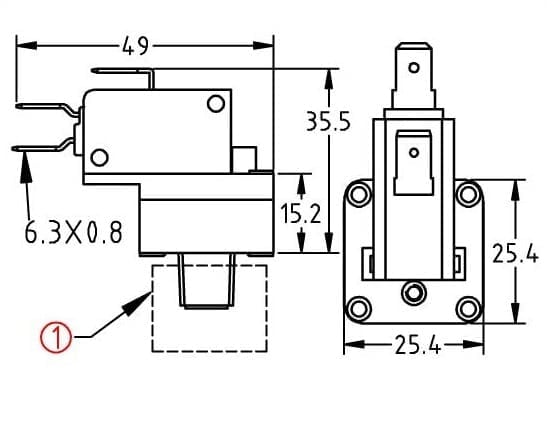

Dimensions

Dimensions des prises de pression 1 possibles (1)



*

*

*

*





* * *


**

**

**

* Disponible uniquement pour un raccord en métal

** Disponible uniquement pour un raccord en plastique

Références (Raccord NPT 1/8″)

Matière de raccord  Micro-rupteur standard (calibration: minus 200 mbar) Micro-rupteur de faible pression (calibration: minus 100 mbar) Micro-rupteur haut pouvoir de coupure (calibration minus 300 mbar)
Plastique ZD2228U10B000000 ZD2528U50A000000 ZD2B8U60C0000000
Métal ZD222RU10B000000 ZD252RU50A000000 ZD2BRU60C0000000



Fiche technique
