Montage vertical, contact à ampoule reed, corps polypropylène avec patte de fixation latérale, un flotteur mousse EPS dia 29 x 16.4 mm, sortie câble, pour détection près du fond – Modèle DM

Applications: distributeurs automatiques, pompes de relevage des conditionneurs d’air, déshumidificateurs. Flotteur de gros diamètre pour détection près du fond. Le flotteur en EPS évite les risques de fuite, mais réduit la température d’utilisation

matière de l'axe

matière du flotteur

position de montage

type de montage

Pouvoir de coupure

,

Résistance de contact (mOhms)

Longueur des fils (mm)

, , ,

Température de fonctionnement max (°C)

Température de fonctionnement min (°C)

pression maximum

Ce produit est actuellement en rupture de stock et indisponible.

Description

Utilisation: circuits basse tension

Applications: distributeurs automatiques, pompes de relevage des conditionneurs d’air, déshumidificateurs. Flotteur de gros diamètre pour détection près du fond. Le flotteur en EPS évite les risques de fuite, mais réduit la température d’utilisation

Axe: vertical, polypropylène

Flotteur: mousse de polystyrène avec surface vitrifiée pour éviter la reprise d’eau

Montage: vertical, la patte latérale permet une fixation par une à 3 vis dia. 3 mm sur rebord de réservoir

Configuration du contact: contact fermé lorsque le flotteur est descendu sur l’axe. S’ouvre lorsque le flotteur monte en direction de la sortie de câble. Le retournement du flotteur inverse la configuration du contact.

Pouvoir de coupure:
Modèle basse tension: puissance maximale 10 W (VA), courant maximal 0.5A, tension maximale 110V alt.
Modèle 230V: puissance maximale 40 W (VA), courant maximal 1A. Ces valeurs sont valables pour des circuits résistifs. Pour des charges inductives, un système de protection des contacts est recommandé

Résistance de contact: 150 mOhms maxi (câbles non compris)

Connexion électrique: câble AWG24, style UL2464, isolation PVC, longueur 100, 500, 1000 ou 2000 mm

Valeurs limites du liquide: cet appareil doit être utilisé pour contrôler des liquides chimiquement compatibles avec le polypropylène et le polystyrène, d’une viscosité dynamique supérieure à 0.5×10-4 Pa.s et inférieure à 10-2 Pa.s, et ne comportant pas de particules magnétiques

Température ambiante: -20 à 65°C

Pression max: 1 bar (15 PSI)

Options: autres longueurs de câble, pouvoir de coupure 70W, 1A, 250V alt.

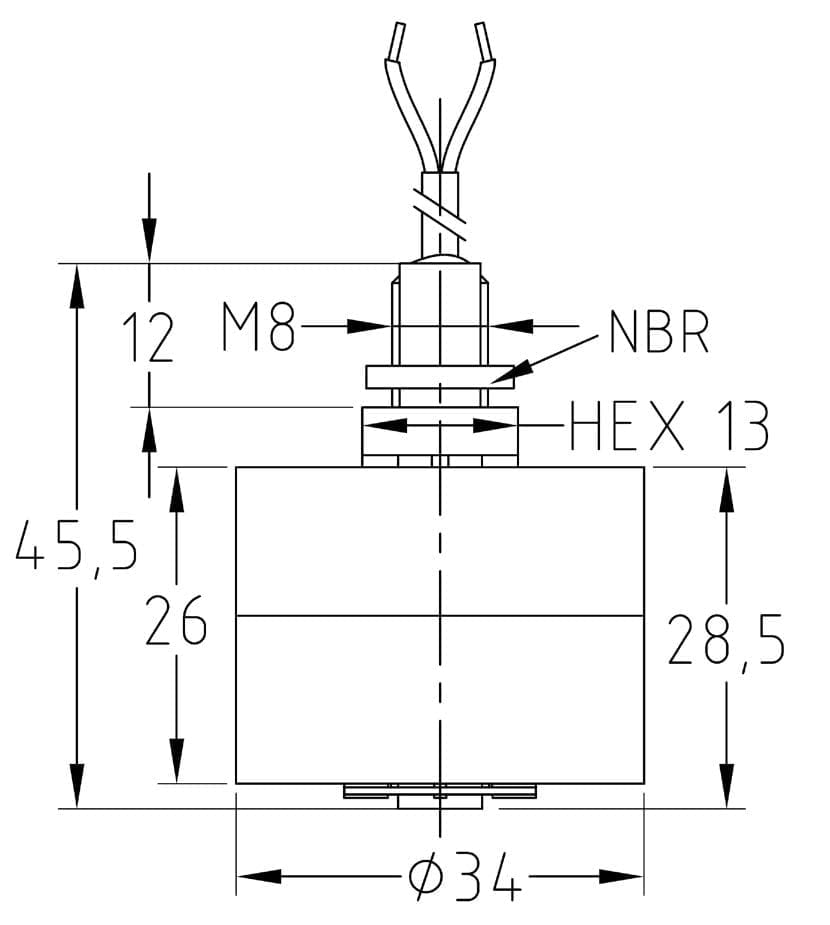

Dimensions



Références

Pouvoir de coupure Câble 100 mm Câble 500 mm Câble 1000 mm Câble 2000 mm
10VA (max 110VAC) DMF0F082834F1050 DMF0F082834F5050 DMF0F082834FA050 DMF0F082834FB050
40VA (max 230VAC) DMF4F082834FB050 DMF4F082834FB050 DMF4F082834FB050 DMF4F082834FB050
