Montage vertical, contact à ampoule reed, corps polypropylène avec patte de fixation latérale, un flotteur mousse EPS dia 29 x 16.4 mm, sortie câble, pour détection près du fond – Modèle DM
Applications: distributeurs automatiques, pompes de relevage des conditionneurs d’air, déshumidificateurs. Flotteur de gros diamètre pour détection près du fond. Le flotteur en EPS évite les risques de fuite, mais réduit la température d’utilisation
| matière de l'axe | |
|---|---|
| matière du flotteur | |
| position de montage | |
| type de montage | |
| Pouvoir de coupure | |
| Résistance de contact (mOhms) | |
| Longueur des fils (mm) | |
| Température de fonctionnement max (°C) | |
| Température de fonctionnement min (°C) | |
| pression maximum |
Utilisation: circuits basse tension
Applications: distributeurs automatiques, pompes de relevage des conditionneurs d’air, déshumidificateurs. Flotteur de gros diamètre pour détection près du fond. Le flotteur en EPS évite les risques de fuite, mais réduit la température d’utilisation
Axe: vertical, polypropylène
Flotteur: mousse de polystyrène avec surface vitrifiée pour éviter la reprise d’eau
Montage: vertical, la patte latérale permet une fixation par une à 3 vis dia. 3 mm sur rebord de réservoir
Configuration du contact: contact fermé lorsque le flotteur est descendu sur l’axe. S’ouvre lorsque le flotteur monte en direction de la sortie de câble. Le retournement du flotteur inverse la configuration du contact.
Pouvoir de coupure:
Modèle basse tension: puissance maximale 10 W (VA), courant maximal 0.5A, tension maximale 110V alt.
Modèle 230V: puissance maximale 40 W (VA), courant maximal 1A. Ces valeurs sont valables pour des circuits résistifs. Pour des charges inductives, un système de protection des contacts est recommandé
Résistance de contact: 150 mOhms maxi (câbles non compris)
Connexion électrique: câble AWG24, style UL2464, isolation PVC, longueur 100, 500, 1000 ou 2000 mm
Valeurs limites du liquide: cet appareil doit être utilisé pour contrôler des liquides chimiquement compatibles avec le polypropylène et le polystyrène, d’une viscosité dynamique supérieure à 0.5×10-4 Pa.s et inférieure à 10-2 Pa.s, et ne comportant pas de particules magnétiques
Température ambiante: -20 à 65°C
Pression max: 1 bar (15 PSI)
Options: autres longueurs de câble, pouvoir de coupure 70W, 1A, 250V alt.

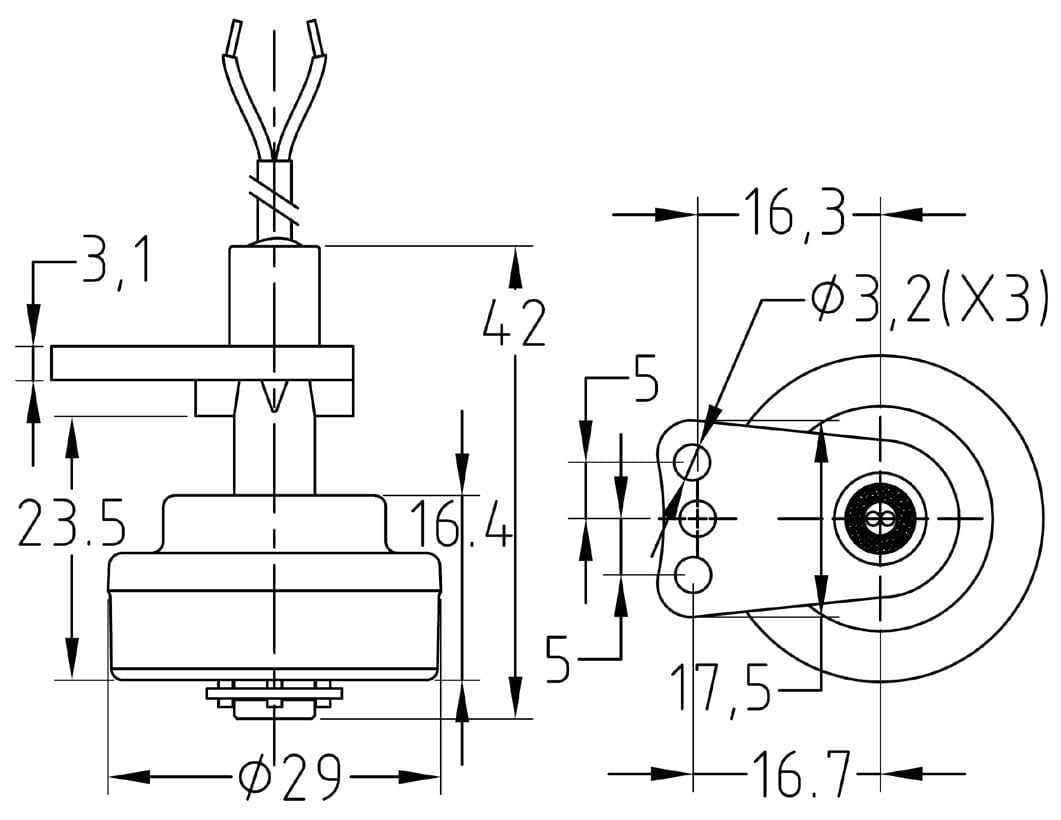

Dimensions
Référence
| Pouvoir de coupure | Câble 100 mm | Câble 500 mm | Câble 1000 mm | Câble 2000 mm |
| 10VA (max 110VAC) | DMF038H3329S1050 | DMF038H3329S5050 | DMF038H3329SA050 | DMF038H3329SB050 |
| 40VA (max 230VAC) | DMF438H3329SB050 | DMF438H3329SB050 | DMF438H3329SB050 | DMF438H3329SB050 |
Fiche technique
