Montage vertical, contact à ampoule reed, corps polypropylène avec filetage M8, sortie câble, flotteur creux polypropylène dia 25 x 15mm – Modèle DM
Applications: générateurs de vapeur, machines à café, distributeurs automatiques, pompes de relevage des conditionneurs d’air, déshumidificateurs.
| matière de l'axe | |
|---|---|
| matière du flotteur | |
| position de montage | |
| type de montage | |
| Pouvoir de coupure | |
| Résistance de contact (mOhms) | |
| Longueur des fils (mm) | |
| Température de fonctionnement max (°C) | |
| Température de fonctionnement min (°C) | |
| pression maximum |
Utilisation: circuits basse tension
Applications: générateurs de vapeur, machines à café, distributeurs automatiques, pompes de relevage des conditionneurs d’air, déshumidificateurs.
Axe: vertical, polypropylène
Flotteur: polypropylène creux
Montage: vertical en traversée de paroi, avec écrou M8 et joint plat NBR
Configuration du contact: contact fermé lorsque le flotteur est descendu sur l’axe. S’ouvre lorsque le flotteur monte en direction de la sortie de câble. Le retournement du flotteur inverse la configuration du contact.
Pouvoir de coupure:
Modèle basse tension: puissance maximale 10 W (VA), courant maximal 0.5A, tension maximale 110V alt.
Modèle 230V: puissance maximale 40 W (VA), courant maximal 1A.
Ces valeurs sont valables pour des circuits résistifs. Pour des charges inductives, un système de protection des contacts est recommandé
Résistance de contact: 150 mOhms maxi (câbles non compris)
Connexion électrique: câble AWG24, style UL2464, isolation PVC, longueur 100, 500, 1000 ou 2000 mm
Valeurs limites du liquide: cet appareil doit être utilisé pour contrôler des liquides chimiquement compatibles avec le polypropylène, d’une viscosité dynamique supérieure à 0.5 x 10-4 Pa.s et inférieure à 10-2 Pa.s, de densité supérieure à 0.9, et ne comportant pas de particules magnétiques
Température ambiante: -20 à 80°C
Pression max: 1 bar (15 PSI)
Options: écran anti-vagues, autres longueurs de câble, pouvoir de coupure 70W, 1A, 250V alt.

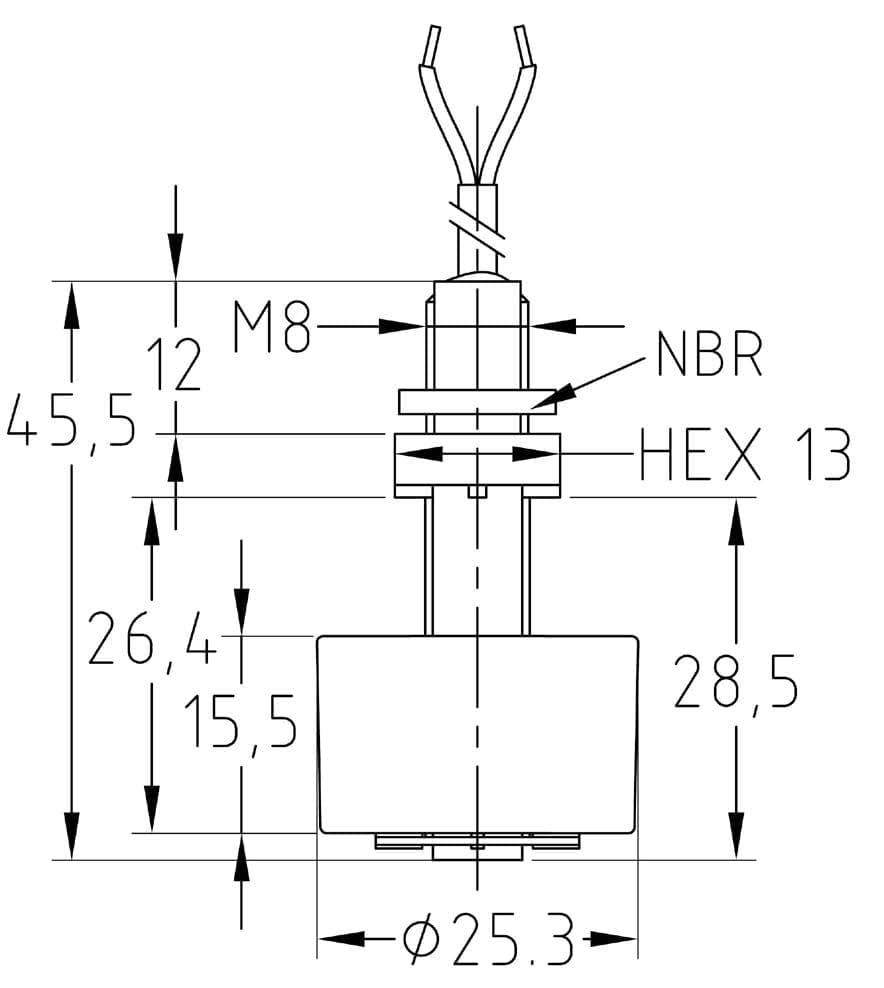

Dimensions
Références
| Pouvoir de coupure | Câble 100 mm | Câble 500 mm | Câble 1000 mm | Câble 2000 mm |
| 10VA (max 110V alt.) | DMF0F082825F1050 | DMF0F082825F5050 | DMF0F082825FA050 | DMF0F082825FB050 |
| 40VA (max 230V alt.) | DMF4F082825F1050 | DMF4F082825F5050 | DMF4F082825FA050 | DMF4F082825FB050 |
Fiche technique
