Montage sur fond, Contact à micro-rupteur, flotteur mousse EPS, Détection de fuite sur équipements – Modèle DW
Applications: détection de débordement, fuites ou inondation dans les équipements électroménager, machines à laver et lave-vaisselle, protection d’équipements électriques industriels, armoires et coffrets de contrôle.
matière du flotteur | |
---|---|
position de montage | |
Type de contact | |
Pouvoir de coupure | |
tension | |
Résistance de contact (mOhms) | |
type de raccordement électrique | |
Température de fonctionnement max (°C) | |
Température de fonctionnement min (°C) | |
pression maximum |
Description
Utilisation: circuits 250V
Applications: détection de débordement, fuites ou inondation dans les équipements électroménager, machines à laver et lave-vaisselle, protection d’équipements électriques industriels, armoires et coffrets de contrôle.
Flotteur: mousse de polystyrène
Corps: acier inoxydable
Montage: sur la paroi du fond de l’appareil. La détection se fera lorsque le niveau de liquide sera supérieur à 8 mm. Il est donc nécessaire que cette paroi soit en forme de cuvette admettant au moins 8 mm de niveau d’eau avant que celle-ci puisse s’écouler à l’extérieur.
Le micro-rupteur doit être protégé contre les chutes d’eau et rester hors de portée de l’eau
Configuration du contact: micro-rupteur à rupture brusque, contact inverseur unipolaire
Pouvoir de coupure: 1/4HP, 6(1) A 240V (interrupteur UL, CSA VDE)
Résistance de contact: 50 mOhms maxi
Connexion électrique: 3 languettes 6.35 x 0.8 mm (A utiliser en intégration dans des équipements avec une protection électrique et environnementale appropriée)
Valeurs limites du liquide: cet appareil doit être utilisé pour contrôler des liquides non chargés et chimiquement compatibles avec le polystyrène et l’acier inoxydable, d’une viscosité dynamique supérieure à 0.5 x 10-4 Pa.s et inférieure à 10-2 Pa.s, de densité supérieure à 0.9.
Température ambiante: 0 à 65°C
Pression max: atmosphérique

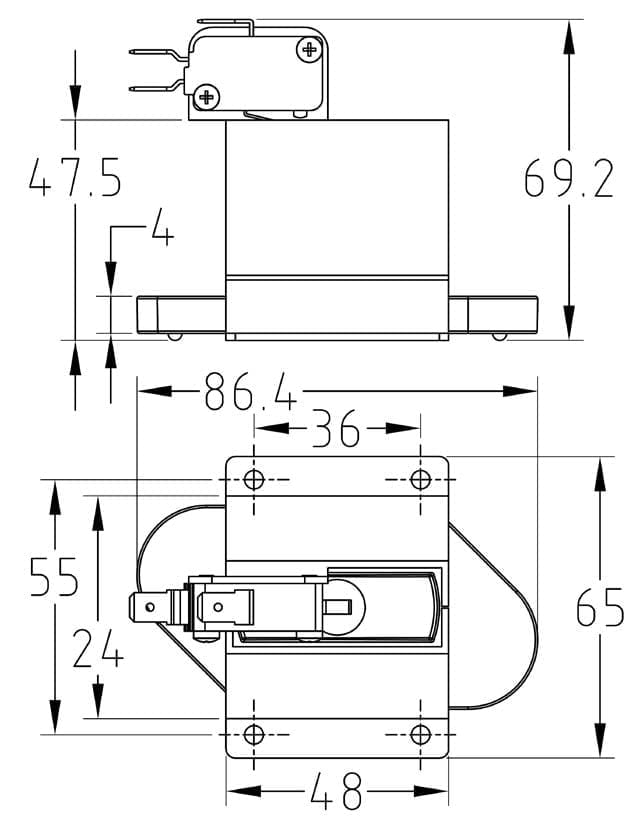

Dimensions
Fiche technique
