Détecteurs de débit à palette et micro-rupteur avec filetage fixe 1/2” BSPP- Modèle R1D

32.5035.60

Applications principales: Détection de débit sur tuyauteries de circulation d’eau

Poids ND
organe de détection du débit

matière du boitier principal

matière de la palette

type de montage

tension

Pouvoir de coupure

Indice de protection IP

Détection de débit max (L/min)

Détection de débit min (L/min)

Pression nominal à 20°C

plage de température du liquide (°C)

Demande d'informations
  • I agree that that the website retain and use my personal information to renew contact with me.
Insert a valid name
insert a valid mail
Insert message
Authorization needed to validate the form.
Réf. : ND Catégorie : Étiquettes : , ,

Description

Pression et taille Organe de détection:
Palette sécable
Fixation:
Filetage fixe 1/2” BSPP
Contact:

Micro-rupteur

Pouvoir de
coupure
Position de
montage
Série
PN10 R1D
DN≥25

Dimensions

Applications principales: Détection de débit sur tuyauteries de circulation d’eau

Principe de fonctionnement: Palette pivotante montée perpendiculairement au débit et actionnant un micro-rupteur. Joint souple élastomère entre la palette et le système de contact électrique

Matière du corps: PPO chargé fibre de verre, compatible eau potable

Matière de la palette: Polypropyléne, résistant à l’ozone et aux produits de désinfection de l’eau

Joint de palette: Santoprène, résistant à l’ozone et aux produits de désinfection de l’eau

Pouvoir de coupure: 5A résistif, 230V alt.

Action du contact: inverseur, ouverture ou fermeture par hausse de débit

Liquide compatible: Utilisation en eau non chargée et liquides compatibles avec PPO et Santoprène

Pression nominale à 20°C: 1 MPa (PN10)



Valeur moyenne des seuils de détection





Valeurs moyennes des seuils de détection selon le diamètre intérieur des tubes et les longueurs de palettes (Litres/minute)



Longueur de la palette

Dia. intérieur du tube (mm)***
25 32 40 50 63
*Fermeture **Ouverture *Fermeture **Ouverture *Fermeture **Ouverture *Fermeture **Ouverture *Fermeture **Ouverture
1 34 32 67 63 123 113 225 200 506 424
1+2 23 19 50 48 98 93 173 153 389 324
1+2+3 40 38 76 73 143 128 321 271
1+2+3+4 61 58 110 106 220 200
1~5 49 46 89 84 200 178
1~6 73 68 165 150
1~7 62 58 152 138
1~8 133 123
1~9 113 108
* Fermeture par hausse du débit (L/min) du contact ouvert au repos

** Ouverture par baisse de débit (L/min) du contact ouvert au repos. Valeurs moyennes indicatives. Tolérances standard ±30%

Diamètre nominal: Se monte sur tuyauteries de 32 à 63 mm de diamètre intérieur. La palette plastique est sécable et possède des graduations tous les 5mm, numérotées de 1 à 9

Position de montage recommandée: Verticale, palette vers le bas. Montage dans autres positions possible avec léger décalage du point de consigne dû au poids de la palette

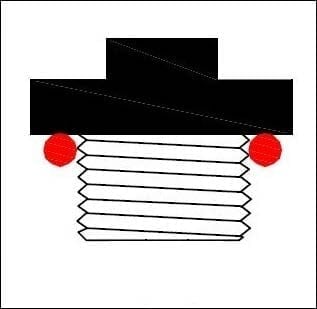

Raccordement sur tuyauteries: Filetage fixe ½” mâle cylindrique (BSPP) pour montage sur un piquage de 1/2” BSPP. Joint en NBR de raccord fourni. Couple de serrage recommandé 7N.m

Températures limites des liquides: 5 à 80°C

Plage de température ambiante: 5 à 50°C

Classe de protection: IP 65

Raccordement électrique: câble 3 conducteurs 0.75 mm2, T80°, H05VVF

Précautions d’utilisation:
– Vérifier l’orientation de la palette: la flèche sur le boitier doit être exactement parallèle à la tuyauterie et orientée dans le sens du débit

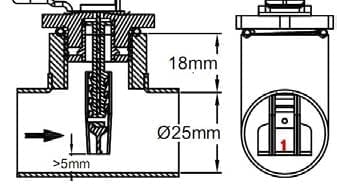

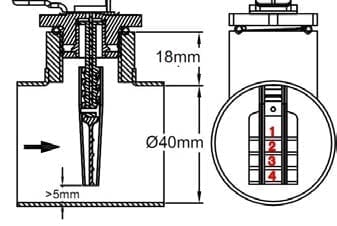

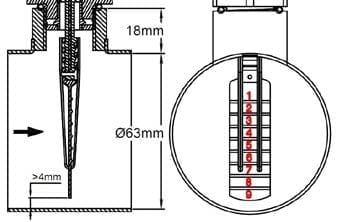

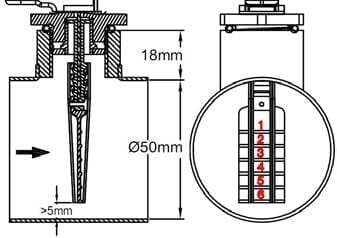

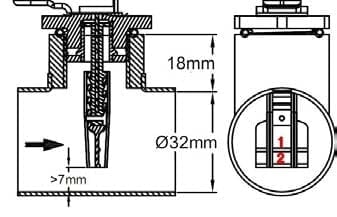

– Conserver au moins 5 mm de jeu entre l’extrémité de la palette et la paroi du tube opposée au piquage.
– Nous recommandons l’utilisation sur des piquages de longueur inférieure ou égale à 18 mm entre la portée de joint et l’intérieur du tube et un diamètre intérieur supérieur ou égal à 20 mm, afin d’éviter le blocage de la palette

Accessoires: Tés et selles 1/2” femelles à coller pour utilisation sur tubes PVC de diamètre extérieur 40 à 100 mm, et pièces à souder sur tubes métalliques: Voir en dernière partie de ce catalogue

Options: Connecteur sur câble, autre longueur de câble, palette type B (voir modèle R1B)
