Description
Pression et taille | Organe de détection: Palette à retour par gravité |
Fixation: Raccord mâle 1/2” |
Contact: Ampoule Reed, ouverture par hausse de débit |
Pouvoir de coupure |
Position de montage |
Série |
PN10 | ![]() |
![]() |
![]() |
![]() |
![]() |
R1L(BSPP)
R1G (NPT) |
DN≥25 |
Dimensions

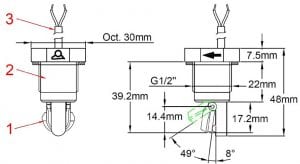

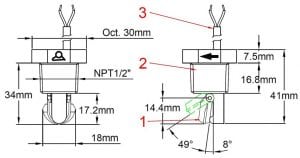

![]() R1L (1/2”BSPP) 1: Palette 2: Corps 3: Câble
|
![]() R1G (1/2”NPT) 1: Palette 2: Corps 3: Câble |
Applications principales: Le modèle le plus simple et le plus économique de la gamme. Permet la détection de débit sur des tuyauteries de circulation d’eau de petit diamètre. OUVERTURE DU CONTACT PAR HAUSSE DE DÉBIT
Principe de fonctionnement: Palette pivotante magnétique montée perpendiculairement au débit et actionnant une ampoule reed externe au travers de la paroi. Le retour de la palette se fait par gravité, sans ressort. Aucun joint ni passage de liquide possible entre la tuyauterie et le système de contact électrique. Adapté aux eaux corrosives de piscines et spas et des systèmes de salinisation, chloration et bromisation. Ne pas utiliser pour des eaux chargées de particules magnétiques ou de forte viscosité, qui bloquent le pivotement de la palette
Matière du corps: Polypropylène, compatible eau potable, résistant à l’ozone et aux produits de désinfection de l’eau
Réglage: non réglable
Palette: Polypropyléne, largeur 18 mm
Axe de palette: Titane, qui garantit une excellente résistance à la corrosion et une longue durée de vie mécanique
Pouvoir de coupure: Max 1A, Max 70W, Max 250V, circuit résistif. L’utilisation en circuit inductif réduit le pouvoir de coupure et nous recommandons un système de protection de contact dans ces applications

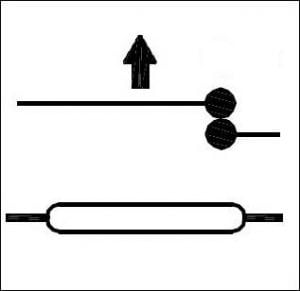

Action du contact: Normalement fermé, ouverture par hausse de débit
Liquide compatible: Utilisation en eau non chargée, sans particules magnétiques, et liquides compatibles avec le polypropylène
Pression nominale à 20°C: 1 MPa (PN10)

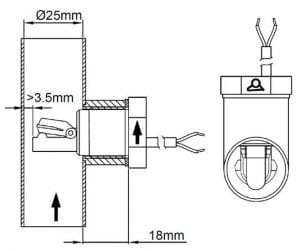

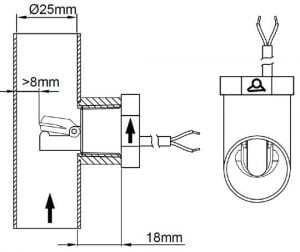

Configurations de montage
![]() Diamètre minimum de montage du R1G |
![]() Diamètre minimum de montage du R1L |
Valeurs moyennes des seuils de détection selon le diamètre intérieur des tubes et les longueurs de palettes (Litres/minute)
Longueur de la palette |
Dia. intérieur du tube (mm)*** | |||||||||
25 | 32 | 40 | 50 | 63 | ||||||
*Fermeture | **Ouverture | *Fermeture | **Ouverture | *Fermeture | **Ouverture | *Fermeture | **Ouverture | *Fermeture | **Ouverture | |
1 | 12.7 | 10.8 | 17 | 13.5 | 28 | 23 | 46 | 42 | 93 | 83 |
** Ouverture par hausse du débit (L/min) du contact fermé au repos. * Fermeture par baisse de débit (L/min) du contact fermé au repos. Valeurs moyennes indicatives. Tolérances standard ±30% |

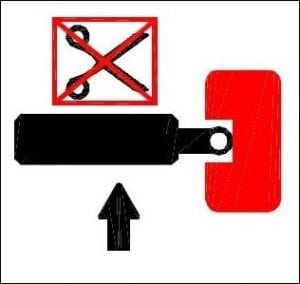

Diamètre nominal: Se monte habituellement sur des tuyauteries de 25 à 32 mm de diamètre intérieur. La palette plastique ne peut pas être recoupée.

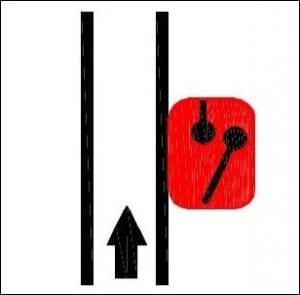

Position de montage obligatoire: Sur tuyauterie verticale, l’axe du détecteur doit être horizontal avec la palette sur le dessus. Le débit doit circuler du bas vers le haut.

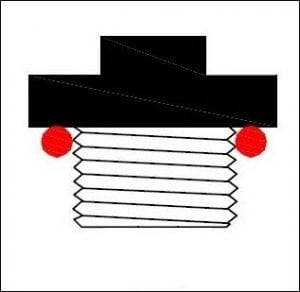

Raccordement sur tuyauteries: Sur piquage ½”. Sur le modèle avec filetage cylindrique BSPP, l’étanchéité est réalisée par un joint NBR fourni avec l’appareil. Sur le modèle avec filetage NPT, l’étanchéité doit être réalisée par un produit d’étanchéité sur le filet. Couple de serrage recommandé 7 N.m
Températures limites des liquides: 5 à 80°C
Plage de température ambiante: 5 à 50°C
Classe de protection: IP65
Raccordement électrique: câble 2 conducteurs AWG24 (0.2 mm2), isolation PVC, T80°, type UL2464.
Précautions d’utilisation:
– Vérifier l’orientation de la palette: la flèche sur le boitier doit être exactement parallèle à la tuyauterie et orientée dans le sens du débit
– Conserver au moins 5 mm de jeu entre l’extrémité de la palette et la paroi du tube opposée au piquage.
– Nous recommandons l’utilisation sur des piquages de longueur inférieure ou égale à 18mm entre la portée de joint et l’intérieur du tube et un diamètre intérieur supérieur ou égal à 20 mm, afin d’éviter le blocage de la palette
Accessoires: Tés et selles 1/2” femelle à coller pour utilisation sur tubes PVC de diamètre extérieur 40 à 100mm, et pièces à souder sur tubes métalliques: Voir en dernière partie de ce catalogue
Options: Connecteur sur câble, autre longueur de câble
Références principales
Longueur de câble | |||
Filetage | 500 mm | 1 m | 2 m |
½” BSPP | R1L611536F45P050 | R1L611536F45P100 | R1L611536F45P200 |
½” NPT | R1G611536F45P050 | R1G611536F45P100 | R1G611536F45P200 |
Fiche technique
