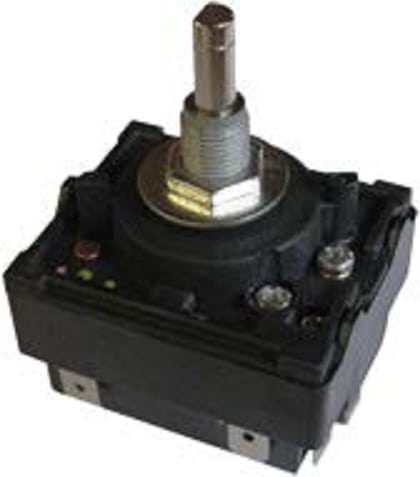

Doseurs d’énergie avec fixation car canon fileté, et axe de 6 mm
€36.30
Les doseurs d’énergie sont utilisés pour ajuster la puissance des résistances électriques chauffantes. Connectés entre l’alimentation électrique et l’élément chauffant, ils coupent de manière cyclique la tension de sortie, pendant des durées réglables, ce qui permet de moduler la puissance moyenne.
Poids | 0.14 kg |
---|---|
Pouvoir de coupure | |
Température de fonctionnement max (°C) | |
tension |
Description
CARACTÉRISTIQUES TECHNIQUES
Applications:
Les doseurs d’énergie sont utilisés pour ajuster la puissance des résistances électriques chauffantes. Connectés entre l’alimentation électrique et l’élément chauffant, ils coupent de manière cyclique la tension de sortie, pendant des durées réglables, ce qui permet de moduler la puissance moyenne.

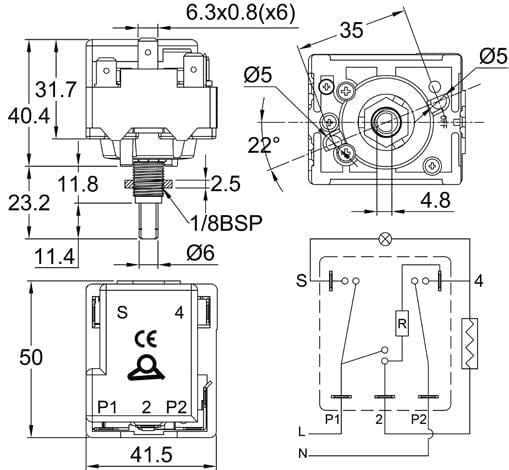

Dimensions du boîtier (axe non compris) : 50 x 42 x 39 mm
Matière du boîtier: PPS à haute résistance en température
Bornes: 6.3 x 0.8 mm
Réglage: par axe de 6 mm avec plat de 4.8, longueur 11.4 mm
Angulation:
• Mécanique 360° avec coupure bipolaire en position 0
• Electrique: Position mini à 75° angulaire, position maxi à 285° angulaire. Autre angulation avec maxi à 208.5° angulaire sur demande (Minimum de commande applicable)
Fixation: par canon fileté 1/8 BSPP avec plots de centrage.
Fixation par 2 vis M4 entre axe 28 mm sur demande (Minimum de commande applicable)
Pouvoir de coupure: 12A 250V résistif, bipolaire à ouverture et contact auxiliaire de lampe témoin. Version unipolaire, bipolaire sans lampe témoin, ou double circuit de chauffe sur demande (Minimum de commande applicable)
Ambiance maxi: 125°C/257°F
Agrément: CE
Références
24V | 35ER102TF024V |
48V | 35ER102TF048V |
110V | 35ER105TF110V |
230V | 35ER101TF230V |
400V | 35ER104TF400V |
