Thermostats d’ambiance à bulbe queue de cochon, IP44
IP44, en PC-ABS chargé fibre de verre, noir, UL94-V0. Bonne résistance à l’impact et aux UV. Platine de fixation murale avec pattes plastique amovibles
Matière du boitier | |
---|---|
Couleur | |
Indice de protection IP | |
Matière des contacts | |
Pouvoir de coupure | |
tension | |
Durée de vie électrique (Nb de cycles en conditions nominales) | |
type de prise de mesure | |
Elément sensible | |
Plage de réglage de température (°C) | |
Différentiel (°C) | |
ajustement du point de consigne |
Description
Boitier | Type | Fonctionnement | Contact | Mesure | Plages °C | Séries |
IP44 | Régulation | Mécanique | SPDT | Ambience | ![]() |
Y035& Y036 |
Matière | ![]() |
![]() |
![]() |
![]() |
||
PC-ABS |

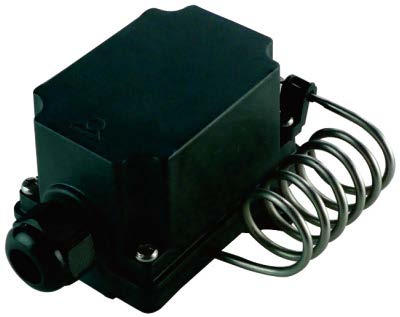

Boitier : IP44, en PC-ABS chargé fibre de verre, noir, UL94-V0. Bonne résistance à l’impact et aux UV. Platine de fixation murale avec pattes plastique amovibles
Passage de câble : Un presse-étoupe M20

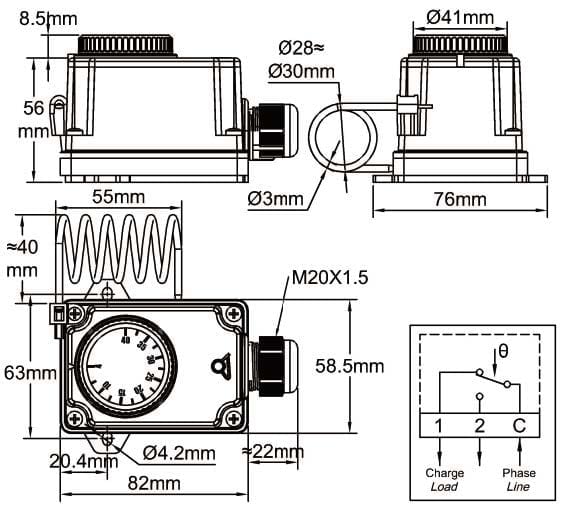

Réglage : Par manette graduée en °C pour les modèles à réglage extérieur, par cadran gradué et réglage tournevis pour les modèles à réglage externe. Graduations en °F disponibles en option.
Elément sensible : Bulbe à dilatation de liquide, spiralé sur le côté du boîtier.
Plage de réglage : 4-40°C (40-105°F)
Raccordement électrique : Sur bornier interne à vis.

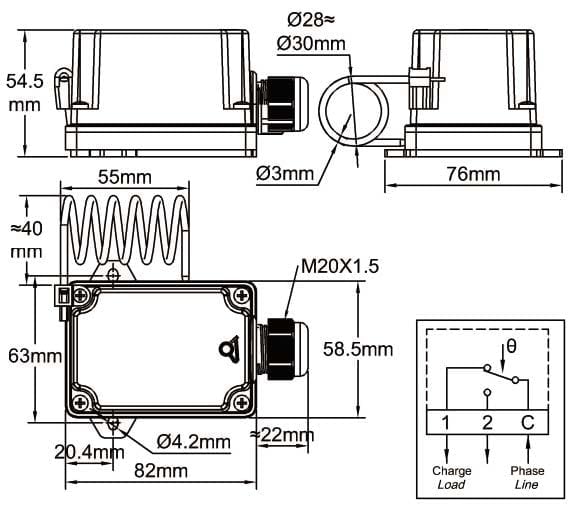

Fixation : Murale, par deux pattes latérales amovibles, pour vis dia 4 mm sur la paroi, entre axe 63 mm
Contact : Inverseur
Pouvoir de coupure, charges résistives:
-Contact à ouverture par hausse (C-1):
- 16A 250V, 50 ~60Hz: >100000 cycles,
- 20A 250V, 50 ~60Hz: ≥ 50000 cycles,
- 10A 400V, 50 ~60Hz: ≥ 50000 cycles.
-Contact à fermeture par hausse (C-2):
- 6A 250V 50 ~60Hz: >100000 cycles
Pouvoir de coupure, charges inductives:
-Contact à ouverture par hausse (C-1):
- 2,6A 250V 50 ~60Hz: >100000 cycles
-Contact à fermeture par hausse (C-2):
- 0.6 A 250V 50 ~60Hz: >100000 cycles
Température minimale de stockage: -35°C (-30°F)
Température ambiante maximale: 60°C (140°F)
Pour plus d’informations techniques, demander la fiche technique du thermostat 8G.
Référence principales
Plages de température °C (°F) | Réglage interne | Réglage externe | Différentielle°C (°F) | Température maxi sur le bulbe °C (°F) |
4-40 (40-105) | Y035GB004040QB3J | Y036GB004040QB3J | 1±0.5°C (1,8±1°F) | 60 (140) |
Téléchargements
Fiche technique
