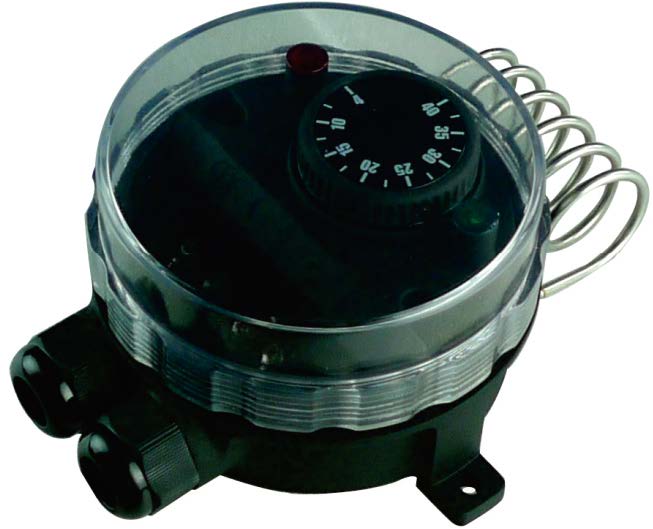

Thermostats d’ambiance à bulbe queue de cochon, IP66, IK10

Installations dans lesquelles la résistance aux fortes chutes d’eau est Le couvercle transparent permet de visualiser le réglage et les deux lampes témoins.

Montage mural en intérieur ou extérieur pour régulation de température de chambres

Régulation de température ambiante de locaux industriels ou

Montage en extérieur pour commande de systèmes de mise hors

Régulation de serres ou de locaux d’élevage.

Matière du boitier

,

Couleur

Indice de protection IP

Indice de protection mécanique

Matière des contacts

Pouvoir de coupure

tension

,

Durée de vie électrique (Nb de cycles en conditions nominales)

type de prise de mesure

Elément sensible

Plage de réglage de température (°C)

Différentiel (°C)

ajustement du point de consigne

Réf. : YF7GNC04040023ZJ Catégorie : Étiquettes : , , ,

Description

Boitier Type Fonctionnement Contact Mesure Plages °C Séries
IP66, IK10 Régulation Mécanique SPDT Ambience YF7GNC
Matière
PA66 & PC

Applications

  • Installations dans lesquelles la résistance aux fortes chutes d’eau est Le couvercle transparent permet de visualiser le réglage et les deux lampes témoins.
  • Montage mural en intérieur ou extérieur pour régulation de température de chambres
  • Régulation de température ambiante de locaux industriels ou
  • Montage en extérieur pour commande de systèmes de mise hors
  • Régulation de serres ou de locaux d’élevage.

Boitier: Degré de protection IP 66 : étanche aux jets d’eau sous forte pression et paquets de mer, totalement étanche aux poussières (selon EN 60529). Corps en polyamide 6-6 noir chargé fibre de verre. Couvercle en polycarbonate transparent avec joint torique dévissable à la main, mais il est possible aussi de le serrer et de le desserrer avec une clef à ergots. Résistance aux chocs : IK10. Forte résistance aux UV.

Réglage: Par manette graduée en °C, avec butée maxi ou mini réglable, située sous la manette. Graduations en °F disponibles en option.

Action: Thermostat de régulation, action tout ou rien

Elément sensible: Bulbe à dilatation de liquide. La mesure de température est réalisée par un bulbe queue de cochon en acier inoxydable situé sur le côté supérieur du boitier.

Lampes témoins: Lampe témoin de présence de tension en entrée et lampe témoin de sortie tension. (L’alimentation 230V phase et neutre est nécessaire pour cette lampe témoin).

Plages de réglage: 4-40°C (40-105°F).

Passage des câbles: Par deux presse-étoupes M20 en PA66 noir, intégrés.

Raccordement électrique: Sur bornier à vis. (Possibilité de raccorder deux conducteurs de 1.5mm² sur chaque borne).

Mise à la terre : Borne à vis interne

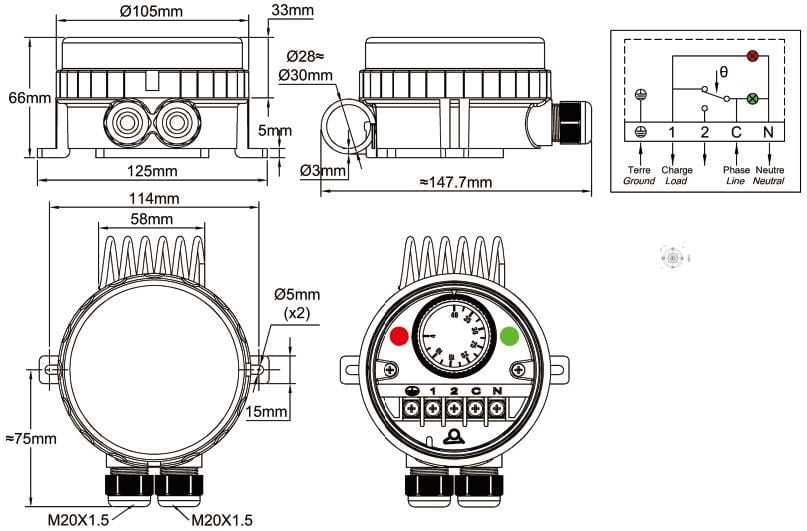

Fixation: Murale, par deux pattes entre axe 114mm pour vis dia 4 à 5mm Identification: Plaque d’identification sur face arrière.

Contact: Inverseur

Pouvoir de coupure, charges résistives:

-Contact à ouverture par hausse (C-1):

  • 16A 250V, 50 ~60Hz: >100000 cycles,
  • 20A 250V, 50 ~60Hz: ≥ 50000 cycles,
  • 10A 400V, 50 ~60Hz: ≥ 50000 cycles.

-Contact à fermeture par hausse (C-2):

  • 6A 250V 50 ~60Hz: >100000 cycles

Pouvoir de coupure, charges inductives:

-Contact à ouverture par hausse (C-1):

  • 2,6A 250V 50 ~60Hz: >100000 cycles

-Contact à fermeture par hausse (C-2):

  • 0.6 A 250V 50 ~60Hz: >100000 cycles

Température minimale de stockage: -35°C (-30°F)

Température ambiante maximale: 60°C (140°F)

Pour plus d’informations techniques, demandez la fiche technique du thermostat 8G.
