Thermostats d’ambiance miniature, montage mural type domestique, série Y02M
Ces thermostats ont été prévus pour contrôler la température ambiante d’équipements. Ils se fixent par des vis sur la face arrière. Les contacts inverseurs permettent de commander des réchauffeurs d’armoires, une ventilation ou un système de refroidissement.
| Dimensions | 67 × 50 × 35 mm |
|---|---|
| Plage de réglage de température (°C) | |
| Plage de réglage de température (°F) | |
| Différentiel (°C) | |
| ajustement du point de consigne | |
| Elément sensible | |
| Durée de vie électrique (Nb de cycles en conditions nominales) | |
| Pouvoir de coupure | |
| tension | |
| Résistance de contact (mOhms) | |
| Matière du boitier | |
| Couleur | |
| Température de fonctionnement min (°C) | |
| Température de fonctionnement max (°C) | |
| Indice de protection IP |
PRINCIPALES CARACTÉRISTIQUES
Principales utilisations: Ces thermostats ont été prévus pour contrôler la température ambiante d’équipements. Ils se fixent par des vis sur la face arrière. Les contacts inverseurs permettent de commander des réchauffeurs d’armoires, une ventilation ou un système de refroidissement.
Plages de température: -10+50°C (14+ 122°F) ; 0-60°C (32-140°F) ; 20+80°C (68-176°F)
Réglage du point de consigne: par manette tournevis, de couleur rouge pour les versions à ouverture, de couleur bleue pour les versions à fermeture
Elément de mesure: bimétal
Contact: à rupture brusque, ouverture ou fermeture par élévation de température, 10(2)A250V alt., 15(2)A 120Valt.
Durée de vie électrique: > 100 000 cycles à l’intensité nominale
Résistance de contact: < 10mOhm
Raccordement électrique: 4 bornes à vis pour fils de 1.5 mm²
Montage: par clips sur rail DIN 35mm(EN50022 )
Boîtier: UL94 V0, PC-ABS, gris RAL 1010
Dimensions: 67 x 50 x 46 mm
Plage d’utilisation: -20 to +80°C
Indice de protection: IP30

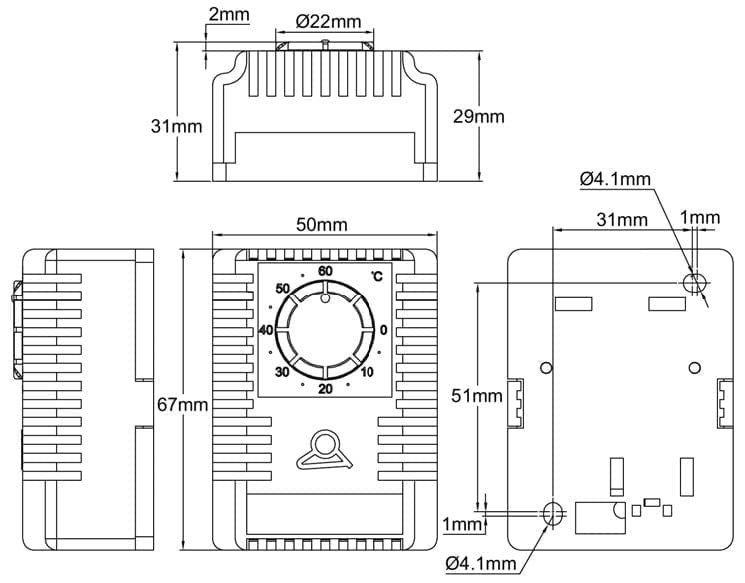

DIMENSIONS
Schéma de câblage
Références principales
| °C | ||
| Plage de température (°C) | Différentielle (°C) | Références |
| -10+50°C | 4°C±2°C | Y02MAC-10050114M |
| -10+20°C | 4°C±2°C | Y02MAC-10020114M |
| +5+35°C | 4°C±2°C | Y02MAC005035114M |
| 0+60°C | 4°C±2°C | Y02MAC000060114M |
| +20+80°C | 4°C±2°C | Y02MAC020080114M |
| °F | ||
| Plage de température (°F) | Différentielle (°F) | Références |
| 15-120°F | 7±3°F | Y02MAC-10050114N |
| 15-70°F | 7±3°F | Y02MAC-10020114N |
| 40-95°F | 7±3°F | Y02MAC005035114N |
| 30-140°F | 7±3°F | Y02MAC000060114N |
| 70-180°F | 7±3°F | Y02MAC020080114N |
Fiche technique
