Thermostats d’ambiance à bulbe queue de cochon IP55, avec deux lampes témoins

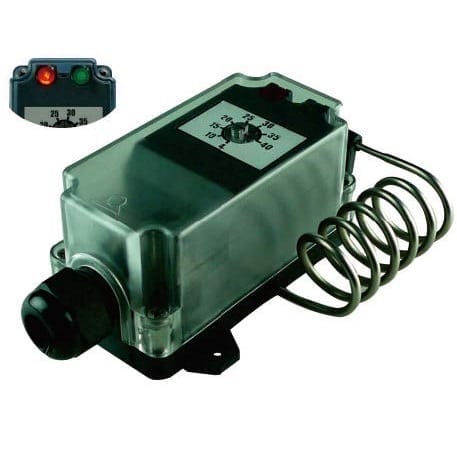

PC-ABS chargé fibre de verre, UL94-V0. Haute résistance à l’impact et aux UV. IP65, avec joint d’étanchéité sur l’axe du thermostat pour les modèles à réglage extérieur. Les modèles à réglage interne comportent un couvercle en polycarbonate transparent permettant de voir l’état des lampes témoins et le réglage du point de consigne.

Matière du boitier

Couleur

Indice de protection IP

Type de contact

Matière des contacts

Pouvoir de coupure

tension

,

Durée de vie électrique (Nb de cycles en conditions nominales)

type de prise de mesure

Elément sensible

Plage de réglage de température (°C)

Différentiel (°C)

ajustement du point de consigne

,

Ce produit est actuellement en rupture de stock et indisponible.

Description

Boitier Type Fonctionnement Contact Mesure Plages °C Séries
IP55 Régulation Mécanique SPNC Ambience Y2B&   Y2K
Matière
PC-ABS

Boitier : PC-ABS chargé fibre de verre, UL94-V0. Haute résistance à l’impact et aux UV. IP65, avec joint d’étanchéité sur l’axe du thermostat pour les modèles à réglage extérieur. Les modèles à réglage interne comportent un couvercle en polycarbonate transparent permettant de voir l’état des lampes témoins et le réglage du point de consigne.

Alimentation électrique : Presse étoupe M20, PA66 noir, pour câbles de 6 à 12 mm.

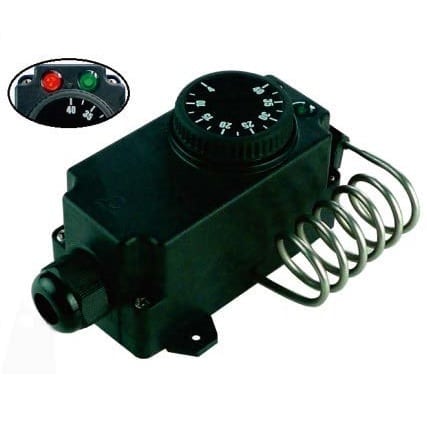

Réglage : Par manette graduée en °C pour les modèles à réglage extérieur, par cadran gradué et réglage tournevis pour les modèles à réglage interne. Les modèles avec manette externe avec butée maxi ou mini réglable, située sous la manette. Graduations en °F disponibles en option.

Elément sensible : Bulbe à dilatation de liquide. La mesure de température est réalisée par un bulbe queue de cochon situé sur le côté du boitier.

Plages de réglage : -35+35°C (-30+95°F), 4-40°C (40-105°F)

Lampes témoins : Permettent de visualiser la présence de tension d’alimentation et l’état de sortie du contact du thermostat (L’alimentation 230V phase et neutre est nécessaire pour les lampes témoins).

Raccordement électrique : Sur bornier à vis (Possibilité de raccorder deux conducteurs de 1.5mm² sur chaque borne). En option, un bornier auxiliaire peut être adapté, comportant 3 bornes de neutre.

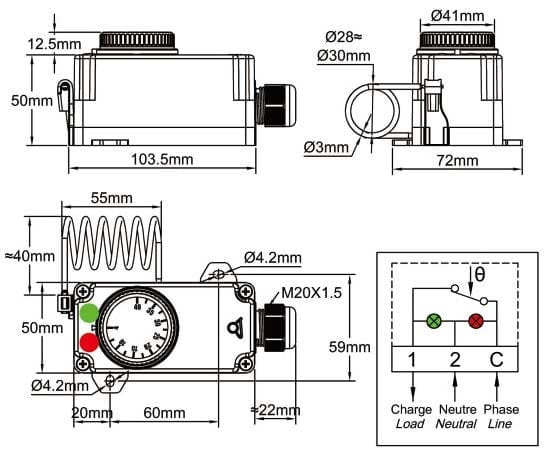

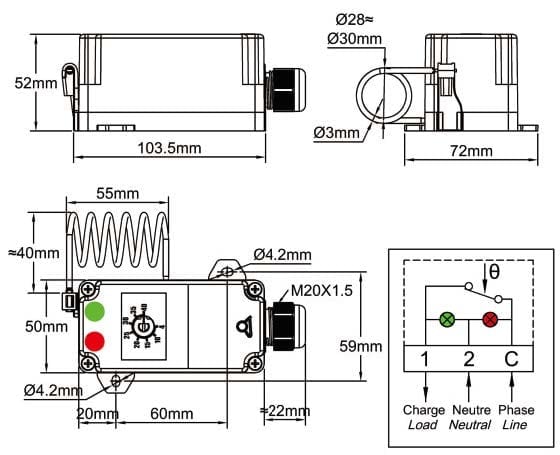

Fixation : Murale, par deux pattes latérales amovibles, pour vis dia 4 mm, sur diagonale de 59 x 60mm.

Contact : A ouverture par élévation de température.

Pouvoir de coupure, charges résistives:

  • 16A 250V, 50 ~60Hz: >100000 cycles,
  • 20A 250V, 50 ~60Hz: ≥ 50000 cycles,
  • 10A 400V, 50 ~60Hz: ≥ 50000 cycles.

Pouvoir de coupure, charges inductives:

  • 2,6A 250V 50 ~60Hz: >100000 cycles

Température minimale de stockage: -35°C (-30°F)

Température ambiante maximale: 60°C (140°F)

Pour plus d’informations techniques, demandez la fiche technique du thermostat 8G.
