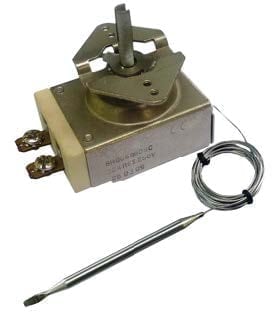

Thermostats unipolaires à bulbe et capillaire, à fort pouvoir de coupure (30A)

Applications demandant une puissance importante, cuisines professionnelles, réchauffeurs

Poids 0.15 kg
Dimensions 61 × 42 × 39.5 mm
Pouvoir de coupure

longueur du capillaire (mm)

diamètre du bulbe

Ce produit est actuellement en rupture de stock et indisponible.

Réf. : ND Catégorie : Étiquettes : , , , , ,

CARACTÉRISTIQUES TECHNIQUES

Principales applications: applications demandant une puissance importante, cuisines professionnelles, réchauffeurs

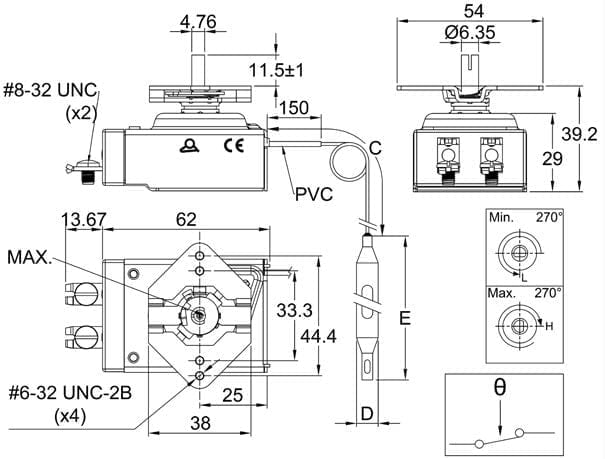

Dimensions du boîtier: 61 x 42 x 39.5 mm (hors bornes)

Matière: Corps en acier et céramique, bulbe et capillaire en inox. Rayon de courbure minimal du capillaire 5mm. Capillaire gainé PVC sur 150 mm

Élément de mesure de température: train thermostatique à remplissage liquide. Longueur de capillaire possibles de 300mm à 3000 mm (Minimum de commande applicable)

Bornes: 2 bornes à vis avec vis UNC 8-32

Réglage: Par axe dia 6.35 mm, longueur 11.5 mm, angulation mécanique 270°. Autres longueur ou angulation ou réglage fixe sur demande (Minimum de commande applicable)

Fixation: Bride frontale, double entre axe de de 33.3 et 44.4 mm, avec trous taraudés 6-32UNC, 2B

Pouvoir de coupure: 30A 250/400V résistif

Contact: contact unipolaire à ouverture par élévation de température, à double rupture brusque

Options: bride de fixation postérieure

Température maxi sur le boîtier: 85°C/185°F

Accessoires: Manettes dia 50 mm imprimées en °C ou en °F

Normes: Construction conforme à EN 60730-1 et EN 60730-2
