Boitier mural de capteur de température, en PA66 et PC, Y3F1
– Comporte un système étanche de sortie de câble de sonde en partie supérieure
– Comporte des bossages de montage pour circuit imprimé.
– Comporte des trous de montage pour un convertisseur de mesure 4-20mA
– Comporte deux pattes de fixation murales
– Comporte un bornier 6 voies 2,5mm² amovible
– Sortie par 2 presse étoupes M20
Dimensions | 105 × 105 × 66 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Matière du boitier | |
Volume (cm³) |
Description

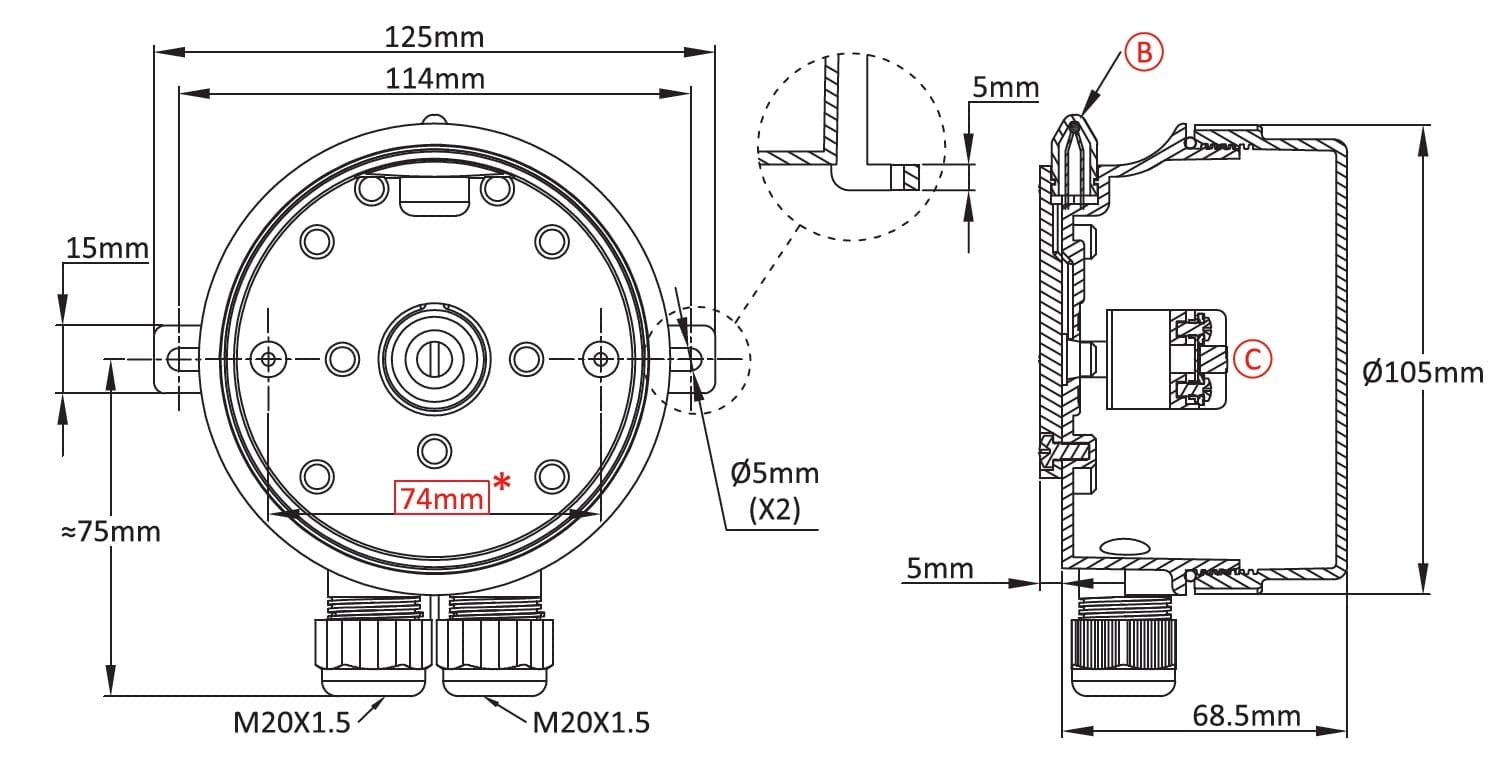

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales

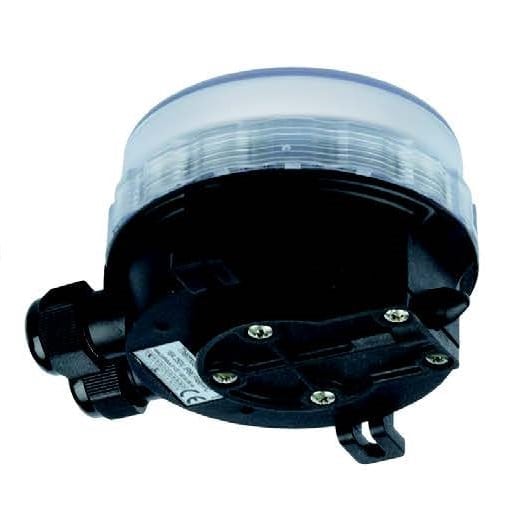

Boitier mural de capteur de température
– Couvercle transparent en polycarbonate

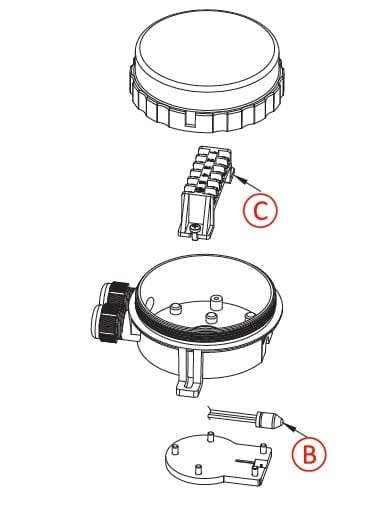

– Comporte un système étanche de sortie de câble de sonde en partie supérieure
– Comporte des bossages de montage pour circuit imprimé.
– Comporte des trous de montage pour un convertisseur de mesure 4-20mA
– Comporte deux pattes de fixation murales

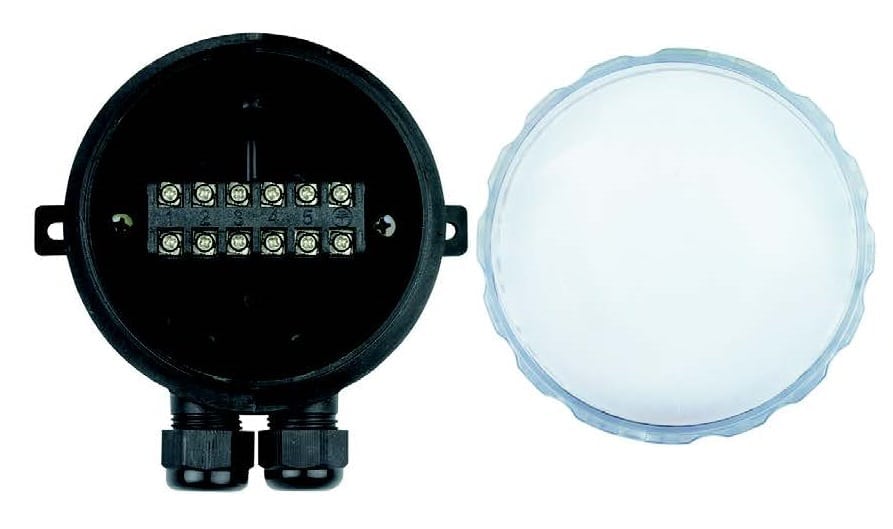

– Comporte un bornier 6 voies 2,5mm² amovible
– Sortie par 2 presse étoupes M20
Dimensions: dia.105 x 66
Volume: 500 cm³
Matière: PA66
Indice de protection: IP69K
Indice de résistance mécanique: IK10
Références principales
Avec bornier C | Sans bornier C |
Y3F1000022AH400T | Y3F1000022A0000T |
Autres diamètres de perçage sur demande.
Un modèle 3D, au format .stp, du boitier est disponible sur demande.
