Détecteurs de débit à palette et ampoule reed, écrou mobile 3/4”,taille compacte – Modèle R1P

Applications principales: Le plus simple des modèles avec retour magnétique. Montage préférentiel sur tuyauteries horizontale, mais peut se monter dans toutes les positions. Permet la détection de débit sur des tuyauteries de circulation d’eau de 25 à 100 mm de diamètre

organe de détection du débit

matière du boitier principal

matière de la palette

position de montage

type de montage

,

tension

Pouvoir de coupure

Indice de protection IP

Longueur des fils (mm)

, ,

Détection de débit max (L/min)

Détection de débit min (L/min)

étalonnage (g)

, ,

Pression nominal à 20°C

Température de fonctionnement max (°C)

plage de température du liquide (°C)

Demande d'informations
  • I agree that that the website retain and use my personal information to renew contact with me.
Insert a valid name
insert a valid mail
Insert message
Authorization needed to validate the form.

Ce produit est actuellement en rupture de stock et indisponible.

Réf. : ND Catégorie :

Description

Pression et taille Organe de détection:
Palette sécable à retour
magnétique

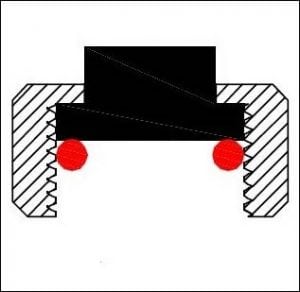

Fixation:
Ecrou mobile plastique ¾” BSPP

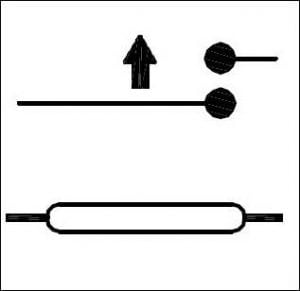

Contact:
Ampoule Reed,
fermeture par hausse de débit
Pouvoir de
coupure

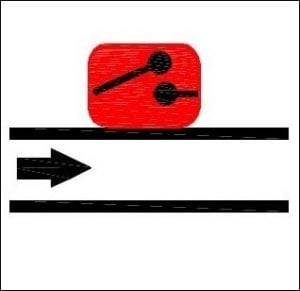

Position de
montage
Série
PN10

R1P

DN≥20

Dimensions

1: Palette sécable
2: Écrou mobile 3/4” BSPP plastique

3: Câble de raccordement
4: Vis de réglage

Applications principales: Le plus simple des modèles avec retour magnétique. Montage préférentiel sur tuyauteries horizontale, mais peut se monter dans toutes les positions. Permet la détection de débit sur des tuyauteries de circulation d’eau de 25 à 100 mm de diamètre

Principe de fonctionnement: Palette pivotante magnétique montée perpendiculairement au débit et actionnant une ampoule reed externe au travers de la paroi. Le retour de la palette se fait par rappel magnétique, sans ressort. Aucun joint ni passage de liquide possible entre la tuyauterie et le système de contact électrique. Adapté aux eaux corrosives de piscines et spas et des systèmes de salinisation, chloration et bromisation. Ne pas utiliser pour des eaux chargées de particules magnétiques ou de forte viscosité, qui bloquent le pivotement de la palette.

Réglage: Deux types de réglage sont possibles

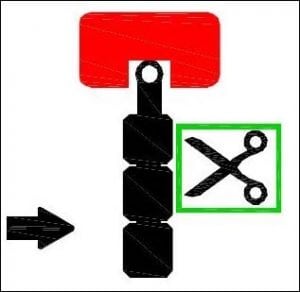

– Par recoupage de la palette
– Par la vis de réglage située sous le couvercle de protection. Ce réglage doit être réservé à du personnel professionnel qualifié et formé, car un réglage à un seuil trop faible peut produire une
force de rappel insuffisante et un défaut de fonctionnement. Ce moyen de réglage est destiné à un usage unique et peut être scellé

Matière du corps: Polypropylène, compatible eau potable, résistant à l’ozone et aux produits de désinfection de l’eau

Matière de l’écrou mobile: PA66 chargé fibre de verre à haute résistance au fluage.
La version sans écrou est conçue pour le montage par encliquetage sur raccords inox et plastique type snap-in (Voir en dernière partie de ce catalogue)

Palette: Polypropylène, largeur 15mm

Axe de palette: Titane, qui garantit une excellente résistance à la corrosion et une longue durée de vie mécanique

Pouvoir de coupure: Max 1A, Max 70W, Max 250V, circuit résistif. L’utilisation en circuit inductif réduit le pouvoir de coupure et nous recommandons un système de protection de contact dans ces applications.

Action du contact: Normalement ouvert, fermeture par hausse de débit

Liquide compatible: Utilisation en eau non chargée, sans particules magnétiques, et liquides compatibles avec le polypropylène et le titane

Pression nominale à 20°C: 1 MPa (PN10)

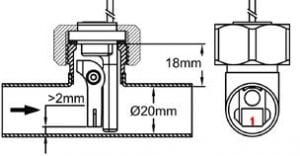

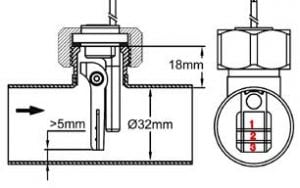

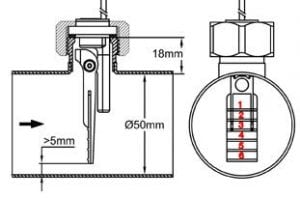

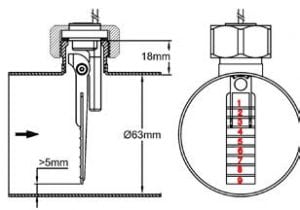

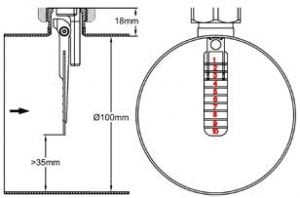

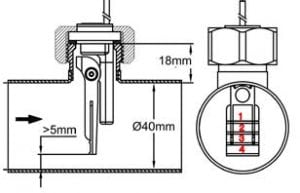

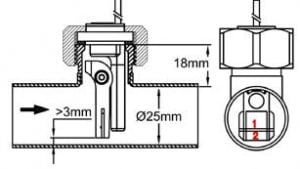

Configurations de montage:



Valeur moyenne des seuils de détection

Longueur
de la
palette
Dia. intérieur du tube (mm)
20 25 32 40 50 63 100
*Fermeture **Ouverture *Fermeture **Ouverture *Fermeture **Ouverture *Fermeture **Ouverture *Fermeture **Ouverture *Fermeture **Ouverture *Fermeture **Ouverture
1 (2,5) 3,7 (5.3) (2,1) 3,3 (4,8) (5,8) 7,7 (16) (4,7)7,2 (14) (13) 18 (27) (11) 16 (25) (23) 28 (53) (20) 25 (43) (49) 65 (78) (35) 53 (65) (113) 138 (237) (75) 93 (142) (217) 258 (420) (187) 217 (330)
1+2 (8,1) 11 (19) (6,5)10 (18) (18) 21(35) (16) 18 (32) (30) 37 (65) (26) 33 (53) (63) 95 (175) (52) 78 (100) (158) 208 (350) (140) 183 (280)
1~3 (5,7) 9 (16) (4,8) 8 (14) (13) 16 (28) (10) 13 (25) (21) 28 (42) (18) 25 (30) (47) 70(125) (37) 52 (92) (123)157 (262) (109) 135 (237)
1~4 (7,2)13 (22) (5)10 (19) (17) 22 (35) (14) 19 (32) (38) 48 (87) (32 38 (67) (108) 130 (223) (93) 108 (197)
1~5 (13) 18 (28) (4,6) 15 (26) (28) 40 (62) (25) 33 (50) (83) 98 (183) (73) 87 (163)
1~6 (9,2) 15 (24) (7,8) 12 (22) (21) 30 (53) (18) 25 (43) (73) 80 (150) (63) 73 (137)
1~7 (7,1) 11 (23) (5,4) 8 (18) (17) 22 (41) (13) 18 (37) (58) 73 (130) (53) 68 (120)
1~8 (13) 19 (35) (10) 14 (32) (49) 63 (98) (43) 55 (88)
1~9 (10) 15 (28) (7) 12 (25) (43) 56 (90) (38) 48 (85)
1~10 (42) 48 (84) (37) 42 (73)


Fermeture par hausse du débit (L/min) du contact ouvert au repos

** Ouverture par baisse de débit (L/min) du contact ouvert au repos. Valeurs moyennes indicatives. Tolérances standard ±30%. Valeurs selon réglage (mini), moyen et (maxi)



Diamètre nominal: Se monte sur tuyauteries de 25 à 100 mm de diamètre intérieur. La palette plastique est sécable et possède des graduations tous les 5 mm, numérotées de 1 à 10.

Position de montage recommandée: Sur tuyauterie horizontale. Le montage dans d’autres positions modifie légèrement le seuil de déclenchement

Raccordement sur tuyauteries: Sur piquage mâle 3/4” BSPP. L’étanchéité est réalisée par un joint NBR fourni avec l’appareil. Couple de serrage recommandé 7N.m

Températures limites des liquides: 5 à 80°C

Plage de température ambiante: 5 à 50°C

Classe de protection: IP65

Raccordement électrique: câble 2 conducteurs AWG24 (0.2 mm2), isolation PVC, T80°, type UL2464.

Précautions d’utilisation:
– Vérifier l’orientation de la palette: la flèche sur le boitier doit être exactement parallèle à la tuyauterie et orientée dans le sens du débit
– Conserver au moins 5 mm de jeu entre l’extrémité de la palette et la paroi du tube opposée au piquage.
– Nous recommandons l’utilisation sur des piquages de longueur inférieure ou égale à 18 mm entre la portée de joint et l’intérieur du tube et un diamètre intérieur supérieur ou égal à 20 mm, afin d’éviter le blocage de la palette

Accessoires: Tés et selles 3/4” mâle à coller pour utilisation sur tubes PVC de diamètre extérieur 40 à 100 mm, et pièces à souder sur tubes métalliques: Voir en dernière partie de ce catalogue

Options: Connecteur sur câble, autre longueur de câble, écrou mobile ¾” BSPP en laiton nickelé

Références principales

Réglage Montage Cable length
500 mm 1 m 2 m
Mini d’échelle (1gr) Écrou mobile ¾ » BSPP R1P616884G35P050 R1P616884G35P100 R1P616884G35P200
Mini d’échelle (1gr) Sans écrou, montage snap-in R1P616884S15P050 R1P616884S15P100 R1P616884S15P200
Milieu d’échelle (2 grs) Écrou mobile ¾ » BSPP R1P626884G35P050 R1P626884G35P100 R1P626884G35P200
Milieu d’échelle (2 grs) Sans écrou, montage snap-in R1P626884S15P050 R1P626884S15P100 R1P626884S15P200
Haut d’échelle (4 grs) Écrou mobile ¾ » BSPP R1P646884G35P050 R1P646884G35P100 R1P646884G35P200
Haut d’échelle (4 grs) Sans écrou, montage snap-in R1P646884S15P050 R1P646884S15P100 R1P646884S15P200
