Détecteurs de débit à palette à ampoule reed, relais inverseur 16A incorporé
Applications générales en détection de débit. Montage préférentiel sur tuyauteries horizontales, mais peut se monter dans toutes les positions. Permet la détection de débit sur des tuyauteries de circulation d’eau de 15 à 100 mm de diamètre. Le relai incorporé avec contact inverseur permet de couper des charges résistives jusqu’à 15A en 250V. La lampe témoin incorporée signale en permanence la position du contact.
organe de détection du débit | |
---|---|
matière du boitier principal | |
matière de la palette | |
position de montage | |
type de montage | |
tension | |
Pouvoir de coupure | |
Indice de protection IP | |
type de raccordement électrique | |
Détection de débit max (L/min) | |
Détection de débit min (L/min) | |
étalonnage (g) | |
Pression nominal à 20°C | |
Température de fonctionnement max (°C) | |
plage de température du liquide (°C) |

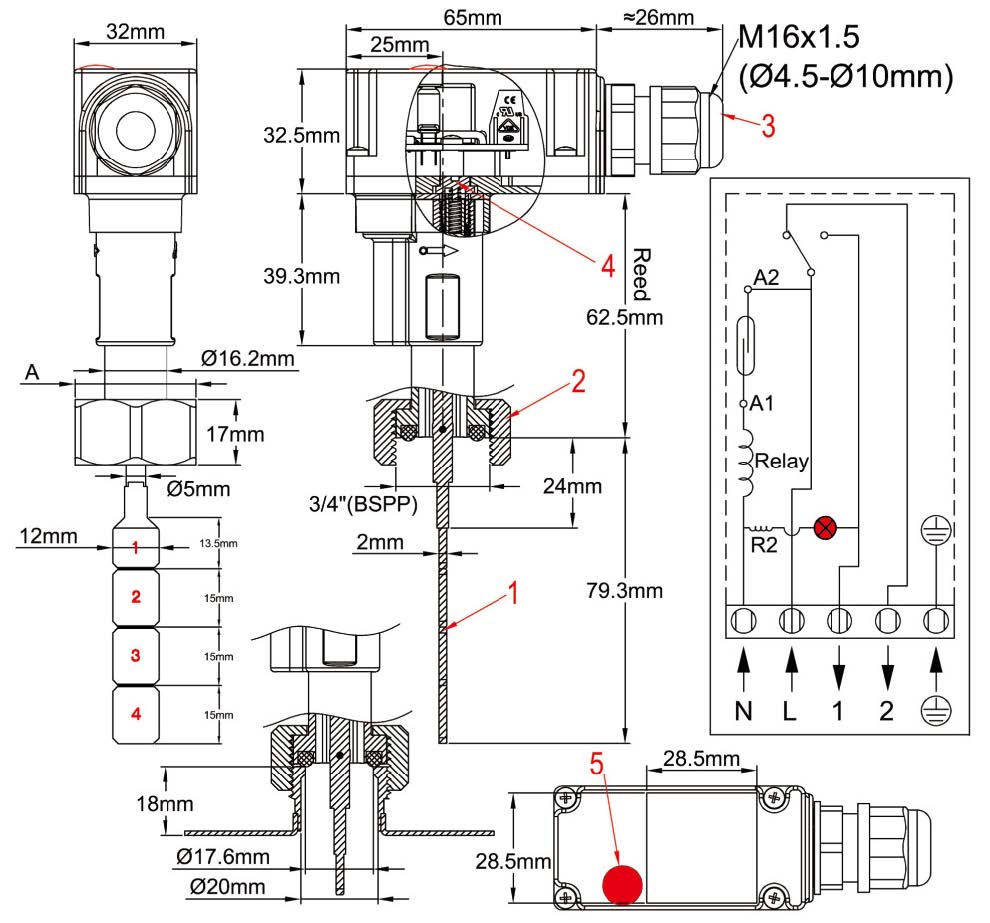

1: Palette sécable 2: Corps plastique et écrou mobile plastique ¾” BSPP 3: boitier de raccordement 4: vis de réglage 5: lampe témoin
Taille et pression | organe de détection:
palette sécable |
Fixation:
Ecrou mobile ¾” BSPP |
Contact:
Ampoule reed, +relais inverseur |
Pouvoir de coupure | Position de montage | Série |
PN10 |
RAX |
|||||
DN≥15 |
Applications principales
Applications générales en détection de débit. Montage préférentiel sur tuyauteries horizontales, mais peut se monter dans toutes les positions. Permet la détection de débit sur des tuyauteries de circulation d’eau de 15 à 100 mm de diamètre. Le relai incorporé avec contact inverseur permet de couper des charges résistives jusqu’à 15A en 250V. La lampe témoin incorporée signale en permanence la position du contact.
Principe de fonctionnement
Palette pivotante magnétique montée perpendiculairement au débit et actionnant une ampoule reed externe au travers de la paroi. Le retour de la palette se fait par rappel magnétique, sans ressort. Aucun joint ni passage de liquide possible entre la tuyauterie et le système de contact électrique. Adapté aux eaux corrosives de piscines et spas et des systèmes de salinisation, chloration et bromisation. Ne pas utiliser pour des eaux chargées de particules magnétiques ou de forte viscosité, qui bloquent le pivotement de la palette.
Réglage:

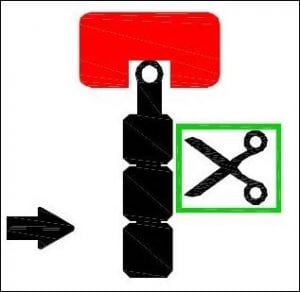

- Par recoupage de la palette
- Réglage fin par tournevis sur cadran gradué (Modèles avec boitier de raccordement uniquement)
Axe de palette: Titane (Insensible à la corrosion, forte résistance mécanique) Adapté de ce fait aux eaux corrosives de piscines et spas et systèmes de traitement de l’eau (Chloration, bromisation, ozonisation).
Matière du corps: PPO chargé fibre de verre pour une résistance maximale à la pression et compatibilité avec eau potable.
Matière de la palette: PPO largeur 12mm. Cette palette comporte 4 sections et peut être recoupée pour s’adapter aux différents diamètres de tubes.

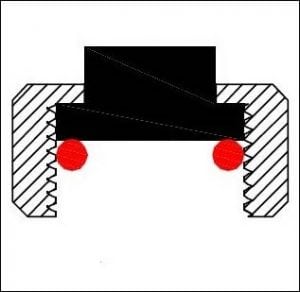

Raccordement sur tuyauteries: Ecrou mobile ¾ BSPP (cylindrique) en nylon chargé 30% fibre de verre, montage sur piquage mâle ¾ BSPP (cylindrique). Couple de serrage optimal : 7±1Nm.
Joint: NBR.
Pouvoir de coupure: 15A, 250V, résistif. L’utilisation en circuit inductif réduit le pouvoir de coupure.
Action du contact: Inverseur
Liquide compatible: Utilisation en eau non chargée, sans particules magnétiques, et liquides compatibles avec le PPO et le titane.
Pression nominale à 20°C: 1 MPa (PN10)
Températures limites des liquides: 5 à 100°C (Non compatible avec le gel de l’eau dans les tuyauteries).
Plage de température ambiante: 5 à 80°C
Classe de protection IP: IP 65
Tolérances d’étalonnage: +/-15% (Sur la force de déclenchement en bout de palette 1) Raccordement électrique: Bornier 2.5mm² à vis, sortie par presse étoupe M16
Précautions d’utilisation:

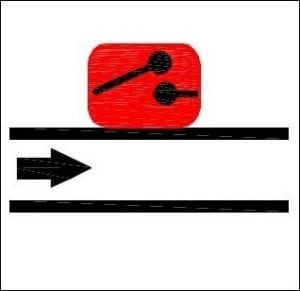

- Vérifier l’orientation de la palette: la flèche sur le boitier doit être exactement parallèle à la tuyauterie et orientée dans le sens du débit.
- Conserver au moins 5 mm de jeu entre l’extrémité de la palette et la paroi du tube opposée au piquage.
- Pour une mesure optimale, la longueur du piquage 3/4″ femelle de la tuyauterie doit être inférieure ou égale à 18 mm et le diamètre intérieur supérieur à 13,5 mm. Des longueurs supérieures ou des diamètres inférieurs peuvent provoquer le blocage de la palette et un défaut de détection.
Options (Minimum de mise en fabrication applicable): Ecrou laiton nickelé
Note importante: Dans le cas de tuyauteries plastiques (PVC, PE), le DN (Diamètre nominal) correspond au diamètre extérieur, et leur épaisseur de paroi est variable selon les applications. Il convient d’en tenir compte pour éviter le blocage de la palette. Dans le cas de tuyauteries métalliques, le DN correspond au diamètre intérieur. Les valeurs de débit données sont pour des tubes dont le diamètre intérieur correspond au DN.

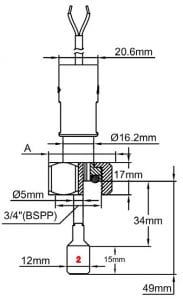

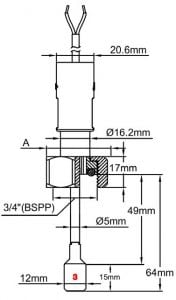

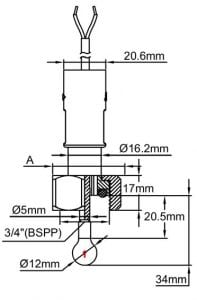

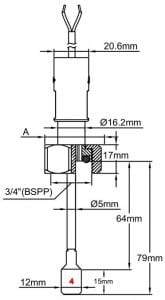

Configuration de montage sur tube
Valeurs moyennes des seuils de détection (Litres/min)
Longueur de la palette |
Diamètre intérieur du tube (mm) | |||||||||||||||
15 | 20 | 25 | 32 | 40 | 50 | 63 | 100 | |||||||||
*Fermeture | **Ouverture | *Fermeture | **Ouverture | *Fermeture | **Ouverture | *Fermeture | **Ouverture | *Fermeture | **Ouverture | *Fermeture | **Ouverture | *Fermeture | **Ouverture | *Fermeture | **Ouverture | |
1-m | 2,7 | 2,3 | 4,8 | 4,5 | 13 | 11 | 22 | 20 | 38 | 35 | 67 | 47 | 167 | 112 | 472 | 317 |
1-H | 4,3 | 3,3 | 7,3 | 6,5 | 18 | 17 | 29 | 27 | 53 | 48 | 83 | 72 | 218 | 142 | 616 | 401 |
1-M | 5,5 | 3,2 | 14 | 12 | 25 | 22 | 38 | 35 | 67 | 60 | 132 | 108 | 262 | 202 | 740 | 571 |
1+2-m | 20 | 18 | 37 | 32 | 68 | 52 | 192 | 155 | ||||||||
1+2-H | 30 | 28 | 53 | 43 | 88 | 72 | 248 | 203 | ||||||||
1+2-M | 40 | 37 | 67 | 63 | 123 | 115 | 347 | 324 | ||||||||
1~3-m | 22 | 20 | 37 | 33 | 125 | 108 | ||||||||||
1~3-H | 34 | 32 | 63 | 50 | 176 | 165 | ||||||||||
1~3-M | 46 | 43 | 77 | 73 | 233 | 217 | ||||||||||
1~4-m | 27 | 24 | 88 | 72 | ||||||||||||
1~4-H | 43 | 40 | 140 | 132 | ||||||||||||
1~4-M | 58 | 55 | 180 | 167 | ||||||||||||
m= étalonnage au réglage mini
H= étalonnage au réglage moyen M= étalonnage au réglage maxi |
*Fermeture par hausse du débit (L/min) du contact ouvert au repos
**Ouverture par baisse de débit (L/min) du contact ouvert au repos. Valeurs moyennes indicatives. Tolérances standard ±15% |
Références principales (Avec palette sécable type A)
Réglage (Force de commande ±15%, mesurée à l’extrémité de la palette N°1) | ||
Mini: 3gr | Moyen:7gr | Maxi:14 gr |
RAX636680G35N00C | RAX676680G35N00C | RAX6E6680G35N00C |
Autres modèles de palettes (modèles non sécables)
Palette modèle B | Palette modèle C | Palette modèle D | Palette modèle E |
Replacer 6680 dans la référence par 1234 | Replacer 6680 dans la référence par 1549 | Replacer 6680 dans la référence par 1564 | Replacer 6680 dans la référence par 1579 |
