Détecteurs de débit à palette à ampoule reed, corps extérieur – Modèle R1X

Applications principales: Applications générales en détection de débit. Montage préférentiel sur tuyauteries horizontales mais peut se monter dans toutes les positions.
Permet la détection de débit sur des tuyauteries de circulation d’eau de 15 à 100 mm de diamètre

organe de détection du débit

matière du boitier principal

matière de la palette

position de montage

type de montage

tension

Pouvoir de coupure

Indice de protection IP

Longueur des fils (mm)

, , ,

type de raccordement électrique

,

Détection de débit max (L/min)

Détection de débit min (L/min)

étalonnage (g)

, ,

Pression nominal à 20°C

Température de fonctionnement max (°C)

plage de température du liquide (°C)

Demande d'informations
  • I agree that that the website retain and use my personal information to renew contact with me.
Insert a valid name
insert a valid mail
Insert message
Authorization needed to validate the form.

Ce produit est actuellement en rupture de stock et indisponible.

Réf. : ND Catégorie :

Description

Pression et taille Organe de détection:
Palette sécable
Fixation:
Écrou mobile ¾ BSPP
Contact:
Ampoule reed,
fermeture par hausse de débit
Pouvoir de
coupure
Position de
montage
Série
PN10

R1X

DN≥15

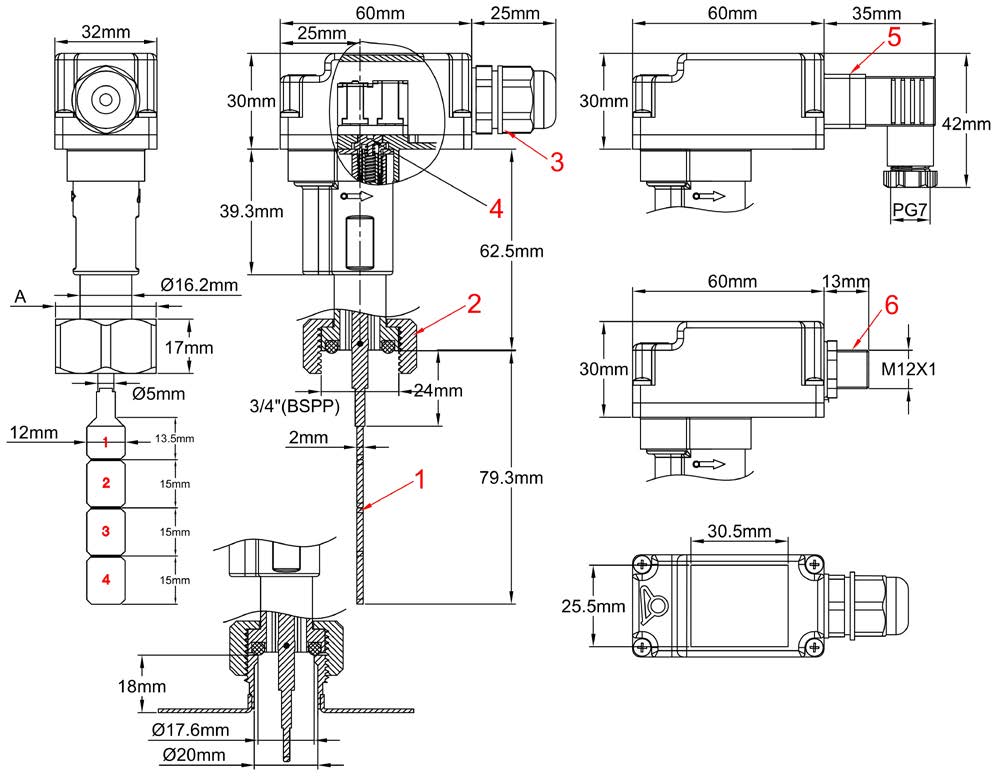

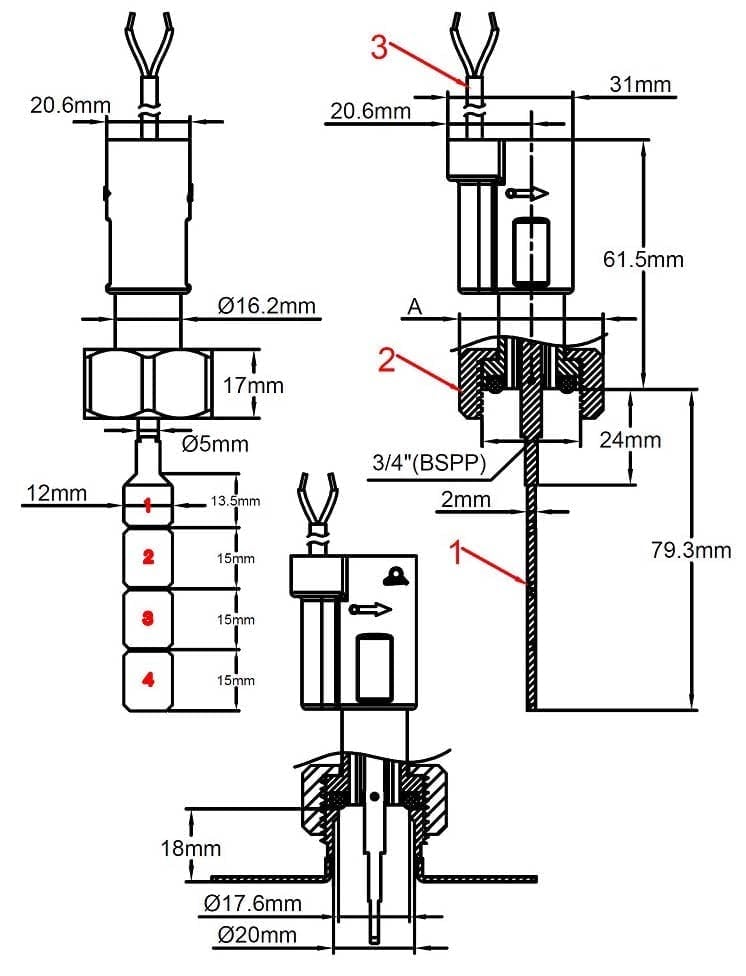

Dimensions

1: Palette
2: Corps plastique et écrou mobile plastique ¾” BSPP
3: Câble de raccordement

1: Palette
2: Corps plastique et écrou mobile
plastique ¾” BSPP
3: Boitier de raccordement
4: Vis de réglage
5: Connecteur EN17530-803-A
(DIN43650-A) (Option)
6: Connecteur 4 bornes IEC947-5-2 M12x1 (Option)

Applications principales: Applications générales en détection de débit. Montage préférentiel sur tuyauteries horizontales mais peut se monter dans toutes les positions.
Permet la détection de débit sur des tuyauteries de circulation d’eau de 15 à 100 mm de diamètre

Principe de fonctionnement: Palette pivotante magnétique montée perpendiculairement au débit et actionnant une ampoule reed externe au travers de la paroi. Le retour de la palette se fait par rappel magnétique, sans ressort. Aucun joint ni passage de liquide possible entre la tuyauterie et le système de contact électrique. Adapté aux eaux corrosives de piscines et spas et des systèmes de salinisation, chloration et bromisation. Ne pas utiliser pour des eaux chargées de particules magnétiques ou de forte viscosité, qui bloquent le pivotement de la palette.

Réglage:
– Par recoupage de la palette
– Réglage fin par tournevis sur cadran gradué (Modèles avec boitier de raccordement uniquement)

Axe de palette: Titane (Insensible à la corrosion, forte résistance mécanique). Adapté de ce fait aux eaux corrosives de piscines et spas et systèmes de traitement de l’eau (Chloration, bromisation, ozonisation )

Raccordement sur tuyauteries: Écrou mobile ¾ BSPP (cylindrique) en nylon chargé 30% fibre de verre, montage sur piquage mâle ¾ BSPP (cylindrique). Couple de serrage optimal : 7±1Nm.
Joint: NBR.

Matière du corps: PPO chargé fibre de verre pour une résistance maximale à la pression

Matière de la palette: PPO. Cette palette comporte 4 sections et peut être recoupée pour s’adapter aux différents diamètres de tubes

Pouvoir de coupure: Max 1A, Max 70W, Max 250V, circuit résistif. L’utilisation en circuit inductif réduit le pouvoir de coupure et nous recommandons un système de protection de contact dans ces applications.

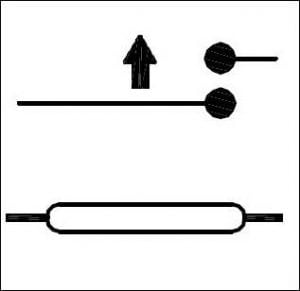

Action du contact: Normalement ouvert, fermeture par hausse de débit

Liquide compatible: Utilisation en eau non chargée, sans particules magnétiques, et liquides compatibles avec le polypropylène et le titane

Pression nominale à 20°C: 1 MPa (PN10)

Températures limites des liquides: 5 à 100°C (Non compatible avec le gel de l’eau dans les tuyauteries)

Plage de température ambiante: 5 à 80°C

Classe de protection IP: IP 65

Tolérances d’étalonnage: +/-15% (Sur la force de déclenchement en bout de palette 1)

Raccordement électrique:
4 versions possibles:
-Câble 2 conducteurs isolation PVC, AWG 24 (0.20mm²), UL style2464, T80°C
– Boitier de raccordement étanche avec bornier 2.5mm², sortie par presse étoupe M16 x 1
– Boitier de raccordement étanche avec connecteur EN17530-803-A (DIN43650-A). Minimum de commande applicable pour cette version
– Boitier de raccordement étanche avec connecteur 4 bornes IEC947-5-2 M12x1. Minimum de commande applicable pour cette version
Précautions d’utilisation:
– Vérifier l’orientation de la palette: la flèche sur le boitier doit être exactement parallèle à la tuyauterie et orientée dans le sens du débit.
– Conserver au moins 5 mm de jeu entre l’extrémité de la palette et la paroi du tube opposée au piquage.
– Pour une mesure optimale, la longueur du piquage 3/4” femelle de la tuyauterie doit être inférieure ou égale à 18 mm et le diamètre intérieur supérieur à 13,5 mm. Des longueurs supérieures ou des diamètres inférieurs peuvent provoquer le blocage de la palette et un défaut de détection

Accessoires: Tés et selles 3/4” mâle à coller pour utilisation sur tubes PVC de diamètre extérieur 40 à 100mm, et pièces à souder sur tubes métalliques: Voir en dernière partie de ce catalogue

Options (Minimum de mise en fabrication applicable):
Autre longueur ou type de câble, Connecteur sur câble, Ecrou laiton nickelé

Note importante: Dans le cas de tuyauteries plastiques (PVC, PE), le DN (Diamètre nominal) correspond au diamètre extérieur, et leur épaisseur de paroi est variable selon les applications. Il convient d’en tenir compte pour éviter le blocage de la palette. Dans le cas de tuyauteries métalliques, le DN correspond au diamètre intérieur. Les valeurs de débit données sont pour des tubes dont le diamètre intérieur correspond au DN.



Configurations de montage sur tube



Valeurs moyennes des seuils de détection (Litres/min)



Longueur
de la
palette

Dia. intérieur du tube (mm)
15 20 25 32 40 50 63 100
*Fermeture **Ouverture *Fermeture **Ouverture *Fermeture **Ouverture *Fermeture **Ouverture *Fermeture **Ouverture *Fermeture **Ouverture *Fermeture **Ouverture *Fermeture **Ouverture
1-m 2,7 2,3 4,8 4,5 13 11 22 20 38 35 67 47 167 112 472 317
1-H 4,3 3,3 7,3 6,5 18 17 29 27 53 48 83 72 218 142 616 401
1-M 5,5 3,2 14 12 25 22 38 35 67 60 132 108 262 202 740 571
1+2-m 20 18 37 32 68 52 192 155
1+2-H 30 28 53 43 88 72 248 203
1+2-M 40 37 67 63 123 115 347 324
1~3-m 22 20 37 33 125 108
1~3-H 34 32 63 50 176 165
1~3-M 46 43 77 73 233 217
1~4-m 27 24 88 72
1~4-H 43 40 140 132
1~4-M 58 55 180 167
m= étalonnage au réglage mini
H= étalonnage au réglage moyen
M= étalonnage au réglage maxi
* Fermeture par hausse du débit (L/min) du contact ouvert au repos
** Ouverture par baisse de débit (L/min) du contact ouvert au repos. Valeurs moyennes indicatives. Tolérances standard ±15%



Références principales (Avec palette sécable type A)

Réglage
(Force de commande
±15%, mesurée à
l’extrémité de la
palette N°1)
Câble 500 mm  Câble 2 mm Câble 3 mm

Boitier de
raccordement avec
bornier et presse
étoupe M16 x 1.5

Boitier de
raccordement avec
connecteur 4 broches, M12 x 1
IEC947-5-2
Boitier de
raccordement avec
connecteur DIN
43650-A
Mini: 3gr R1X636680G35N050 R1X636680G35N200 R1X636680G35N300 R1X636680G35N00C R1X636680G35N00L R1X636680G35N00D
Moyen: 7gr R1X676680G35N050 R1X676680G35N200 R1X676680G35N300 R1X676680G35N00C R1X676680G35N00L R1X676680G35N00D
Maxi: 14 gr R1X6E6680G35N050 R1X6E6680G35N200 R1X6E6680G35N300 R1X6E6680G35N00C R1X6E6680G35N00L R1X6E6680G35N00D



Autres modèles de palettes (modèles non sécables)

Palette modèle B Palette modèle C Palette modèle D Palette modèle E
Replacer 6680 dans la référence par 1234 Replacer 6680 dans la référence par 1549 Replacer 6680 dans la référence par 1564 Replacer 6680 dans la référence par 1579



Nous consulter pour les seuils de détection réalisables avec ces palettes. Des palettes spécifiques peuvent être réalisées sur commande (Minimum de commande applicable)
