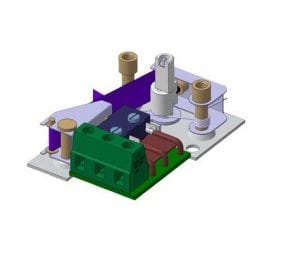

Hygrostat mécanique, module miniature pour incorporation, plage 30-100% d’humidité relative – Type Q7A

Hygrostats mécaniques à incorporer, axe de réglage frontal

Film polymère hygroscopique avec traitement spécial, garantissant une réponse rapide, une longue durée de vie et une grande stabilité

Poids	0.8 kg
Dimensions	85.7 × 45.4 × 42.8 mm
Matière des contacts	Argent
Plage de réglage	30-100%RH
Sens de rotation pour augmentation du point de consigne	Horaire
type de raccordement électrique	bornier 3×2.5mm², en dessous, bornier 3×2.5mm², à droite, 3 languettes 2.8×0.5mm du micro-rupteur
Pouvoir de coupure	5A
tension	250V
Température de fonctionnement max (°C)	85
Humidité ambiante max (%RH)	95
Humidité ambiante min (%RH)	5
Vitesse de débit d'air max (m/s)	15

Réf. : ND Catégorie : Hygrostats électromécaniques Étiquettes : Humidistat, composant industriel, Bien être ambiant, On/Off action, Condensation, Déhumidification, Electromécanique, Directive européenne 20220/95/CE (Rohs), Directive européenne REACH, Humidification, Régulateur d'humidité, Humidostat

CARACTÉRISTIQUES TECHNIQUES

ÉLÉMENT DE MESURE: Film polymère hygroscopique avec traitement spécial, garantissant une réponse rapide, une longue durée de vie et une grande stabilité

BOITIER: Compact, en Makrolon chargé fibre de verre, bonne résistance à l’humidité et aux conditions climatiques, excellente isolation électrique. Ne pas utiliser dans des applications avec risque de condensation

FIXATION: par deux vis entre axe 30 mm. En standard ce boitier comporte aussi une fixation arrière par deux vis de même entre axe.

RÉGLAGE: par axe plastique dia 6.4 mm avec méplat de 4.5 mm, centré sur l’entre axe de 30 mm. La longueur de l’axe, la position et la longueur duméplat peuvent être réalisés selon spécification (frais d’outillage).

ROTATION DE L’AXE DE RÉGLAGE: Rotation mécanique de 295°.

PLAGE DE RÉGLAGE:

Pour la plage de 20 à 80%, répartition de la plage de réglage sur 235° angulaire, augmentation de la valeur du point de consigne par rotation antihoraire de la manette
Pour la plage de 10 à 60% répartition de la plage de réglage sur 224° angulaire, augmentation de la valeur du point de consigne par rotation horaire de la manette

ÉTALONNAGE: en milieu de plage à 42% d’humidité relative et 22°C. Pré- cision au point d’étalonnage : +/-5% d’humidité relative. Positions mini et maxi avec blocage mécanique du contact.

CONTACT:

Existe en 3 configurations de contact :

Contact inverseur, le contact NF (NC) s’ouvre lorsque l’humidité relative passe au-dessus de la valeur du point de consigne (applications en hu- midification), le contact NO se ferme lorsque l’humidité relative passe au- dessus de la valeur de consigne (applications en déshumidification ou en ventilation)
Contact NF (NC): s’ouvre lorsque l’humidité relative passe au-dessus de la valeur du point de consigne (applications en humidification),
Contact NO: se ferme lorsque l’humidité relative passe au-dessus de la valeur de consigne (applications en déshumidification ou en ventilation)

Existe en deux matières de contact :

Contacts argent plaqué or, recommandés lorsque le produit doit être stocké longtemps en ambiance humide ou doit commander des circuits électroniques
Contacts argent: recommandés lorsque le produit doit couper des charges

RACCORDEMENT ÉLECTRIQUE: par languettes 6.35 x 0.8 mm.

CONDITIONS D’UTILISATION:

Température ambiante : 5 à 40°C
Humidité : 5 à 95%(sans condensation)

POUVOIR DE COUPURE :

UL et CSA:6A résistif, 20A LRA, 7A FLA, 240V
CE : 6A résistif, (3.7A inductif) 250V

OPTIONS: Modification de l’angulation, inversement du sens de rotation, axe avec dimensions spécifiques (avec minimum de commande et /ou frais d’outillage)

DIMENSIONS

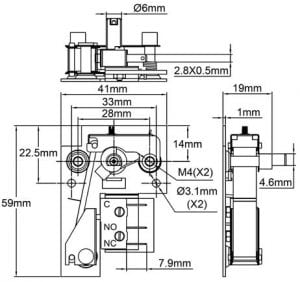

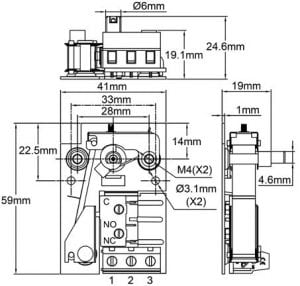

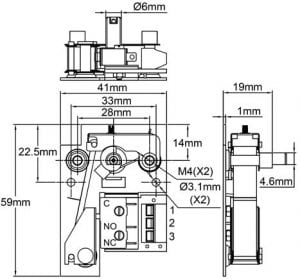

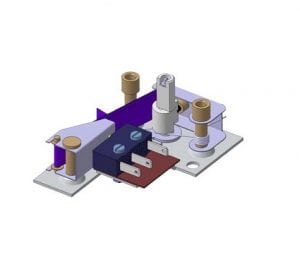

Bornier en position inférieure	Bornier en position latérale droite	Raccordement direct surmicrorupteur

SCHÉMA DE RACCORDEMENT:

Références

(Avec axe de 14 mm de long, angulation mécanique 295°, plat en position horizontale vers le haut en milieu d’angulation)

Raccordement	Bornier 3 x 2.5 mm² en position basse	Bornier 3 x 2.5 mm² en position latérale	3 languettes 2.8 x 0.5 mm du micro-rupteur
Références	Q7A030100I001B00	Q7A030100I001R00	Q7A030100I001M00*

*Minimum de commande applicable
