Hygrostat mural miniature
Cet hygrostat destiné à des applications en intérieur est conçu pour mettre en marche un réchauffeur ou un ventilateur. Il peut également être utilisé pour commander des humidificateurs, déshumidificateurs, ou d’autres appareils. Il se monte sur une paroi verticale dans un endroit ventilé.
Poids | 0.5 kg |
---|---|
Dimensions | 67 × 31 × 50 mm |
réglage maximum (%RH) | |
réglage minimum (%RH) | |
Précision de mesure (%RH) | |
Différentiel à 50% RH | |
Pouvoir de coupure | |
tension | |
Température de fonctionnement min (°C) | |
Température de fonctionnement max (°C) | |
Température de stockage min (°C) | |
Température de stockage max (°C) | |
Indice de protection IP |
Description
Applications principales: Cet hygrostat destiné à des applications en intérieur est conçu pour mettre en marche un réchauffeur ou un ventilateur. Il peut également être utilisé pour commander des humidificateurs, déshumidificateurs, ou d’autres appareils. Il se monte sur une paroi verticale dans un endroit ventilé
Élément de mesure d’humidité: Film polymère hygroscopique avec traitement spécial, réalisé par Ultimheat, garantissant une réponse rapide, une longue durée de vie et une grande stabilité
Plage de réglage: de 35 à 95% d’H.R.
Précision de mesure: ± 5% HR
Différentielle à 50% HR: 8% HR (± 3% HR)
Milieu de mesure: air, sans pression, non agressif

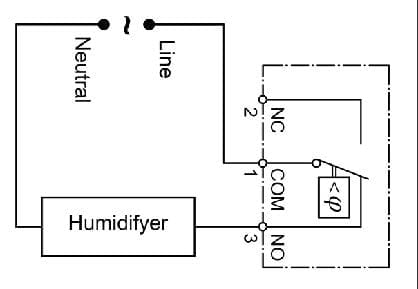

Pouvoir de coupure : Contact inverseur 5A 250VAC
Raccordement: 3 bornes à vis pour fils 1,5 mm², Couple max 0,5 Nm
Montage: mural, par deux vis de diamètre maximum 4 mm, en diagonale, entre axe 31 x 51 mm
Température de fonctionnement: 0 à +60 ° C (+32 à +140 ° F)
Température de stockage: -20 à +70 ° C (-4 à +158 F)
Position de montage: verticale
Tension d’alimentation: l’hygrostat doit être monté de façon qu’il n’y ait pas d’accumulation de condensat sur ou dans le dispositif. Si la tension d’alimentation est supérieure à 48V, il existe un risque de formation d’arc électrique en cas de condensation sur l’interrupteur ou sur les bornes de connexion, ce qui peut détruire l’appareil.
Classe de protection: IP30
Dimension: 67x50x29mm
Entretien: Le film du capteur d’humidité ne demande pas d’entretien en air propre. De l’air contenant des solvants peut entraîner des erreurs de mesure ou la destruction du film, en fonction de leur type et de leur concentration. Des dépôts tels que les aérosols de colles, de peinture, et fumées diverses, qui finissent par former un film hydrofuge sur le film sont nocifs.
Téléchargement
Fiche technique
