Poids | 0.8 kg |
---|---|
Dimensions | 79 × 53 × 36 mm |
Pouvoir de coupure | |
longueur du capillaire (mm) |
Description

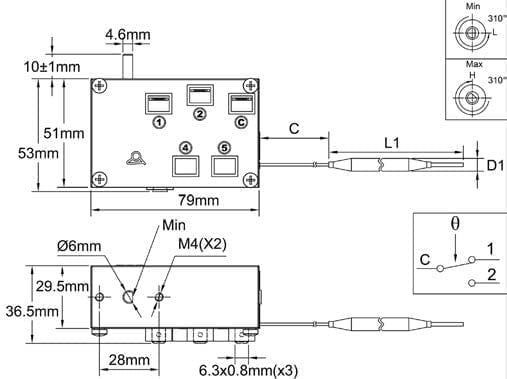

Dimensions du boitier: 79 x 53 x 36 mm (bornes non comprises)
Bulbe et capillaire: cuivre pour plages jusqu’à 50°C (122°F), acier inoxydable au-dessus, longueur du capillaire 1500 mm ou 3000mm. Rayon de courbure mini 5mm.
Élément de mesure: bulbe et capillaire à remplissage liquide
Bornes: languettes 6.3 x 0.8. Bornes à vis M4 réalisables sur demande.
Réglage: par axe diamètre 6 avec méplat de 4.6. Autres longueurs ou réglage fixe sur demande.
Montage: par bride 2 trous M4 entre axe 28 mm
Pouvoir de coupure: 15A (1/4 HP) 250VAC, 15A 400VAC (res.) La série KU n’est pas utilisable en 400V
Contact: Inverseur à rupture brusque
Durée de vie électrique: >500,000 cycles à l’intensité nominale
RÉFÉRENCES PRINCIPALES
Références avec
différentielle standard |
Références avec
différentielle réduite |
Plage de température
(°C/°F) |
Longueur du capillaire (C, mm) | Diamètre du bulbe (D, mm) | Longueur du bulbe (mm) | KR: Différentielle standard (°C/°F) | KU: Différentielle réduite (°C/°F) | Température maxi sur le bulbe (°C/°F) |
KRA-250252200 | KUA-250252200 | -25+25°C (-15+80°F) | 1500 | 6.4 | 152 | 3±2°C (5.5±3.6 °F) | 2±1°C (3.6±1.8 °F) | 50°C (120°F) |
KRA-1001552000 | KUA-1001552000 | -10+15°C (15-60°F) | 1500 | 6.4 | 152 | 3±2°C (5.5±3.6 °F) | 2±1°C (3.6±1.8 °F) | 50°C (120°F) |
KRA0000502000 | KUA0000502000 | 0-50°C (32-120°F) | 1500 | 6.4 | 152 | 3±2°C (5.5±3.6 °F) | 2±1°C (3.6±1.8 °F) | 60°C (140°F) |
KRA0000705200 | KUA0000705200 | 0-70°C (32-160°F) | 1500 | 4.8 | 130 | 5±3°C (9±5.4°F) | 3±2°C (5.5±3.6 °F) | 160°C (320°F) |
KRA0000701200 | KUA0000701200 | 0-70°C (32-160°F) | 3000 | 4.8 | 130 | 5±3°C (9±5.4°F) | 3±2°C (5.5±3.6 °F) | 160°C (320°F) |
KRA0200905000 | KUA0200905000 | 20-90°C (70-195°F) | 1500 | 4.8 | 130 | 5±3°C (9±5.4°F) | 3±2°C (5.5±3.6 °F) | 160°C (320°F) |
KRA0200901000 | KUA0200901000 | 20-90°C (70-195°F) | 3000 | 4.8 | 130 | 5±3°C (9±5.4°F) | 3±2°C (5.5±3.6 °F) | 160°C (320°F) |
KRA0101505000 | KUA0101505000 | 10-150°C (50-300°F) | 1500 | 4.8 | 130 | 5±3°C (9±5.4°F) | 3±2°C (5.5±3.6 °F) | 160°C (320°F) |
KRA0101501000 | KUA0101501000 | 10-150°C (50-300°F) | 3000 | 4.8 | 130 | 5±3°C (9±5.4°F) | 3±2°C (5.5±3.6 °F) | 160°C (320°F) |
KRA0802000100 | KUA0802000100 | 80-200°C (175-390°F) | 1500 | 4 | 100 | 10±4°C (18±7°F) | 7±3°C (12.5±5.4 °F) | 320°C (610°F) |
KRA0503000100 | KUA0503000100 | 50-300°C (120-570°F) | 1500 | 4 | 100 | 10±4°C (18±7°F) | 7±3°C (12.5±5.4 °F) | 320°C (610°F) |
KRA0104507000 | KUA0104507000 | 10-450°C (50-840°F) | 1500 | 4.8 | 120 | 20±6°C (36±11°F) | 12±4°C (22±7 °F) | 760°C (1400°F) |
KRA0104509000 | KUA0104509000 | 10-450°C (50-840°F) | 3000 | 4.8 | 120 | 20±6°C (36±11°F) | 12±4°C (22±7 °F) | 760°C (1400°F) |
KRA0605007000 | KUA0605007000 | 60-500°C (140-930°F) | 1500 | 4.8 | 120 | 20±6°C (36±11°F) | 12±4°C (22±7 °F) | 760°C (1400°F) |
KRA0605009000 | KUA0605009000 | 60-500°C (140-930°F) | 3000 | 4.8 | 120 | 20±6°C (36±11°F) | 12±4°C (22±7 °F) | 760°C (1400°F) |
KRA1806007000 | KUA1806007000 | 180-600°C (360-1110°F) | 1500 | 4.8 | 120 | 20±6°C (36±11°F) | 12±4°C (22±7 °F) | 760°C (1400°F) |
KRA1806009000 | KUA1806009000 | 180-600°C (360-1110°F) | 3000 | 4.8 | 120 | 20±6°C (36±11°F) | 12±4°C (22±7 °F) | 760°C (1400°F) |
KRA2807007000 | KUA2807007000 | 280-700°C (540-1290°F) | 1500 | 3 | 300 | 20±6°C (36±11°F) | 12±4°C (22±7 °F) | 760°C (1400°F) |
Ces thermostats sont aussi disponibles avec un axe de réglage tournevis, un axe de 20 ou 30 mm.
NB: Les bulbes et capillaires des plages supérieures à300°C sont remplis d’un eutectique sodium potassium pouvant s’enflammer au contact de l’eau en cas de rupture.
