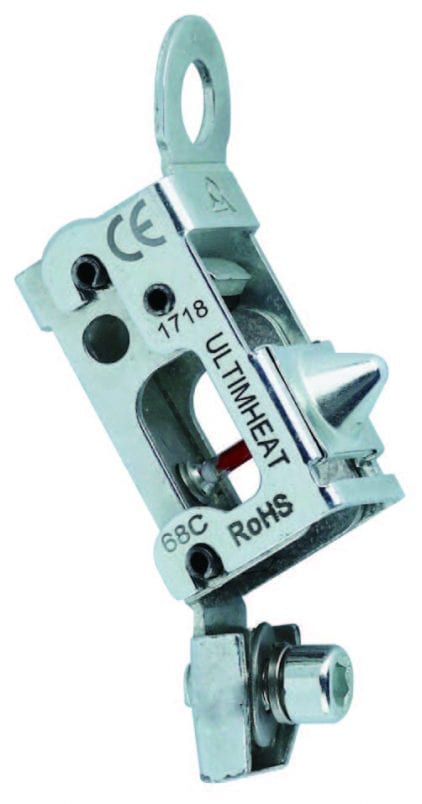

Déclencheur mécanique d’incendie à ampoule verre frangible, modèle miniature
Système mécanique breveté de détection d’incendie par rupture d’ampoule remplie de liquide. En cas d’incendie, lorsque la température atteint la température de déclenchement du système, elle provoque l’ébullition du liquide et l’explosion de l’ampoule en verre, ce qui libère le mécanisme.
| charge permanente admissible (DaN) | |
|---|---|
| Résistance à la rupture par traction (DaN) | |
| charge minimum (DaN) | |
| RTI (m.s^1/2) | |
| Température de déclenchement (°C) |
Applications
Système mécanique breveté de détection d’incendie par rupture d’ampoule remplie de liquide. En cas d’incendie, lorsque la température atteint la température de déclenchement du système, elle provoque l’ébullition du liquide et l’explosion de l’ampoule en verre, ce qui libère le mécanisme. Ce mécanisme autonome ne demande aucune alimentation en énergie telle qu’électricité ou air comprimé, et permet d’ouvrir des dispositifs d’évacuation naturelle des fumées et de chaleur tels que trappes de désenfumage, lanterneaux, châssis, exutoires dans les immeubles, mais aussi d’actionner des portes coupe-feu, des clapets de conditionnement d’air, des rideaux métalliques de magasins, des vannes de produits inflammables, des évacuations de hottes de cuisine, des systèmes d’aspiration de peintures et de solvants, etc.
Encombrement: Très faible, permet de remplacer la plupart des systèmes utilisant des maillons fusibles. De plus, ayant une très forte résistance à la traction, cet appareil ne nécessite pas de système auxiliaire de démultiplication de la force.
Sensibilité au fluage: Insensible au fluage, même à proximité de la température de déclenchement.
Conformité ROHS: Les systèmes de détection incendie fusibles ne peuvent être réalisés, pour la plupart des températures, qu’avec des alliages comportant du plomb et du cadmium, matières qui ne sont plus autorisées par la norme RoHS. Ce système à ampoule, sans alliage fusible, ne comporte aucun métal interdit et répond à la norme RoHS.
Matière: Acier zingué
Sécurité positive: Lors de l’ouverture, le levier interne tombe sans être gêné par aucune autre pièce, libérant de manière irréversible les deux moitiés du mécanisme.
Ce mécanisme ne comporte aucun ressort car, en raison de leur sensibilité à la corrosion et à la déformation permanente, l’utilisation de ressorts peut provoquer des dysfonctionnements.
Ampoules verre: dia 2mm, longueur nominale 16mm, remplissage à base d’alcools.
Index de temps de réponse (RTI) des ampoules nues: <25 m.s1/2
Charge maximale permanente: 100 DaN
Charge de rupture: ≥ 150 DaN
Charge minimale: 5 DaN
Températures nominales de déclenchement: 57°C (135°F) ampoule de couleur orange ; 68°C (155°F) couleur rouge. Couleur des ampoules normalisées selon EN 12259-1 and ISO 6182-1. Autres températures, nous consulter.

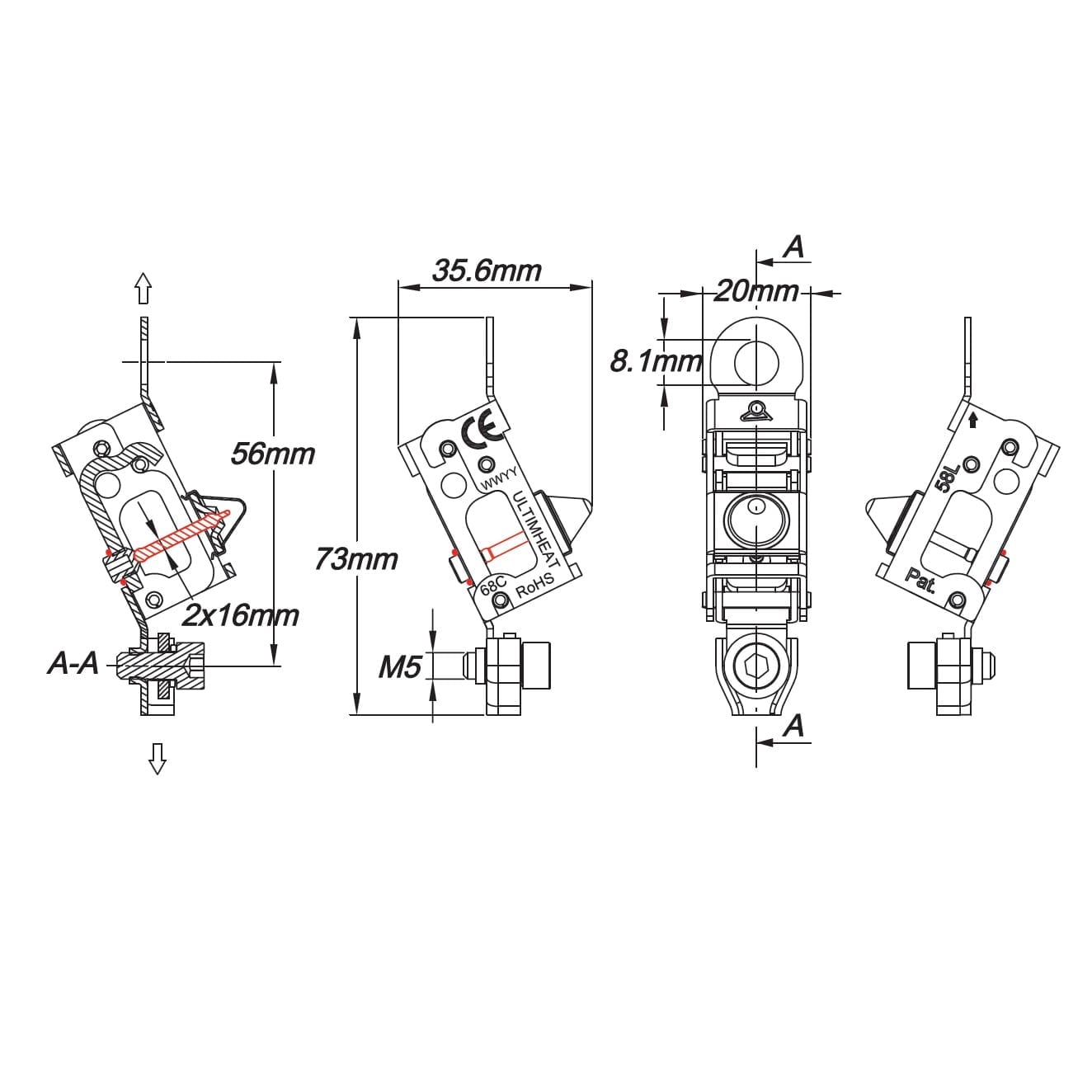

Montage: Ce modèle comporte
- Un coté avec un trou permettant le raccordement soit sur un câble, soit sur une potence solidaire de l’ouvrant (disponible en accessoires)
- Un côté avec un dispositif intégré de serrage sur câble acier, simplifiant le montage.
Position de montage:
- En position verticale, le côté avec l’ampoule doit être dirigé vers le
- En position horizontale, toutes orientations possibles
Options: cosse cœur montée sur le côté comportant un trou de 8mm.
Remplacement des ampoules: Remplacement possible, en utilisant une goupille de blocage spécifique, qui doit obligatoirement être enlevée après remplacement de l’ampoule.
Certifications: ISO 10294-4
Références principales
Accessoires et pièces détachées
 |
 |
 |
 |
|||||
 |
 |
 |
 |
|||||
| Cosse cœur selon DIN 6899A, pour câbles acier dia 3 à 3.5mm, max. 300 DaN (Unité d’emballage 20p.) |
Serre câble pour câbles acier dia. 3 à 3.5mm, max 300 DaN(Unité d’emballage 1Op.) | Platine de montage mural, max. 300 DaN (Unité d’emballage lp.) |
Goupille de sécurité pour remplacement des ampoules (Unité d’emballage 5p.) |
Ampoules verre dia.2 x 16mm(Unité d’emballage 50p. & 500p.) | ||||
| Acier zingué | 6658RT034Z | Acier zingué | 6658RC036Z | Acier zingué | 6658RW035Z | 6658PG001Z | 57°C(135°F) | 6658LGBB057 |
| 68°C(155°F) | 6658LGBB068 | |||||||

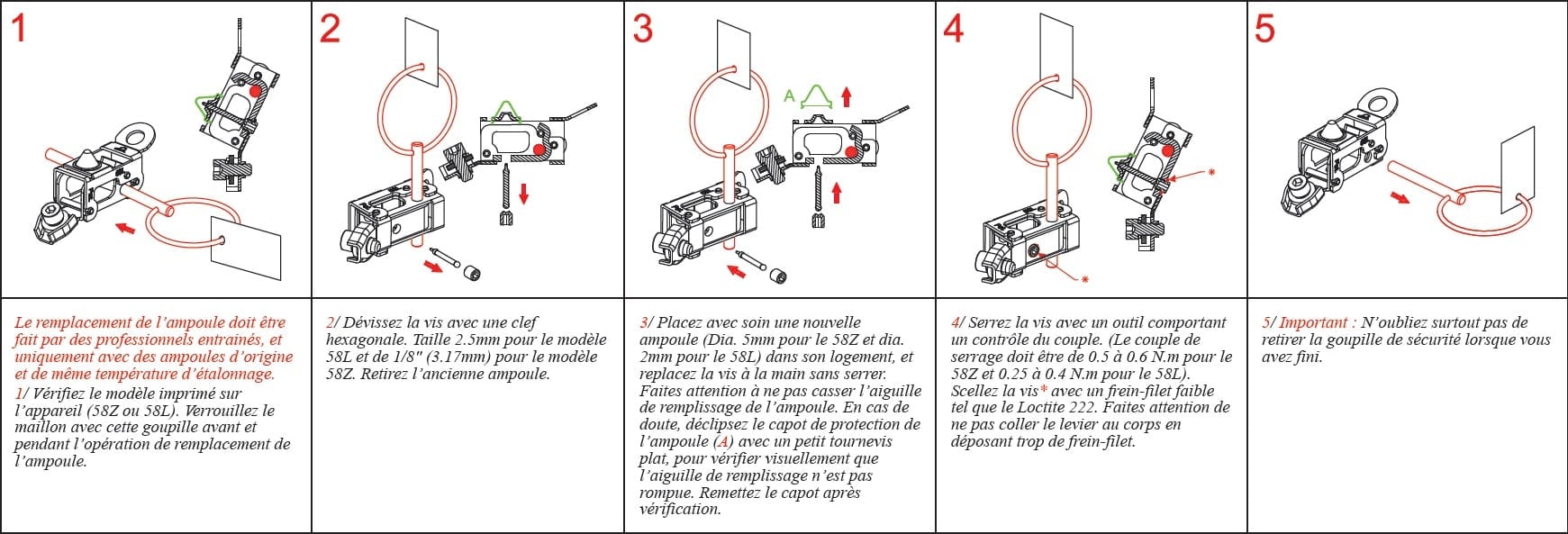

Remplacement de l’ampoule verre
(Lorsque c’est demandé par des opérations de maintenance préventive)
Téléchargements
Fiche technique
