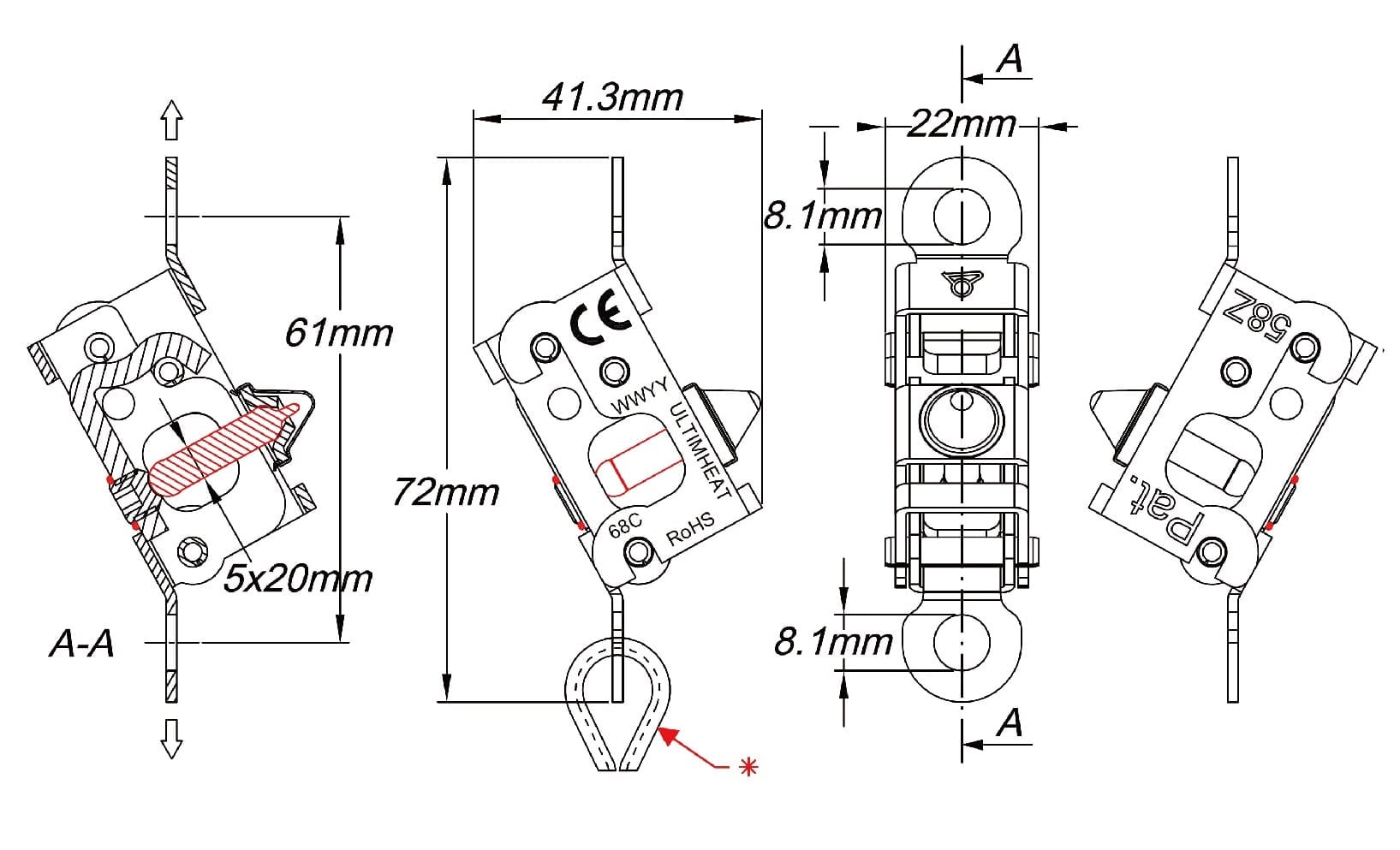

Déclencheur mécanique à ampoule verre thermo-frangible; Modèle pour fortes charges
Système mécanique breveté de détection d’incendie par rupture d’ampoule remplie de liquide. En cas d’incendie, lorsque la température atteint la température de déclenchement du système, elle provoque l’ébullition du liquide et l’explosion de l’ampoule en verre, ce qui libère le mécanisme. Ce mécanisme autonome ne demande aucune alimentation en énergie telle qu’électricité ou air comprimé, et permet d’ouvrir des dispositifs d’évacuation naturelle des fumées et de chaleur tels que trappes de désenfumage, lanterneaux, châssis, exutoires dans les immeubles, mais aussi d’actionner des portes coupe-feu, des clapets de conditionnement d’air, des rideaux métalliques de magasins, des vannes de produits inflammables, des évacuations de hottes de cuisine, des systèmes d’aspiration de peintures et de solvants, etc.
charge permanente admissible (DaN) | |
---|---|
Résistance à la rupture par traction (DaN) | |
charge minimum (DaN) | |
RTI (m.s^1/2) | |
Température de déclenchement (°C) |
Description
Applications
Système mécanique breveté de détection d’incendie par rupture d’ampoule remplie de liquide. En cas d’incendie, lorsque la température atteint la température de déclenchement du système, elle provoque l’ébullition du liquide et l’explosion de l’ampoule en verre, ce qui libère le mécanisme. Ce mécanisme autonome ne demande aucune alimentation en énergie telle qu’électricité ou air comprimé, et permet d’ouvrir des dispositifs d’évacuation naturelle des fumées et de chaleur tels que trappes de désenfumage, lanterneaux, châssis, exutoires dans les immeubles, mais aussi d’actionner des portes coupe-feu, des clapets de conditionnement d’air, des rideaux métalliques de magasins, des vannes de produits inflammables, des évacuations de hottes de cuisine, des systèmes d’aspiration de peintures et de solvants, etc.
Encombrement: Réduit, permet de remplacer la plupart des systèmes utilisant des maillons fusibles. De plus, ayant une très forte résistance à la traction, cet appareil ne nécessite pas de système auxiliaire de démultiplication de la force.
Sensibilité au fluage: Insensible au fluage, même à proximité de la température de déclenchement.
Conformité ROHS: Les systèmes de détection incendie fusibles ne peuvent être réalisés, pour la plupart des températures, qu’avec des alliages comportant du plomb et du cadmium, matières qui ne sont plus autorisées par la norme RoHS. Ce système à ampoule, sans alliage fusible, ne comporte aucun métal interdit et répond à la norme RoHS .
Matière: Acier zingué.
Sécurité positive: Lors de l’ouverture, le levier interne tombe sans être gêné par aucune autre pièce, libérant de manière irréversible les deux moitiés du mécanisme.
Ce mécanisme ne comporte aucun ressort car, en raison de leur sensibilité à la corrosion et à la déformation permanente, l’utilisation de ressorts peut provoquer des dysfonctionnements.
Ampoule thermo-frangible: verre, dia 5mm, longueur nominale 20mm, remplissage à base d’alcools. Elle est mécaniquement protégée contre les chocs.
Index de temps de réponse (RTI) des ampoules nues: 90 m.s^1/2
Charge maximale permanente: 300 DaN
Charge de rupture: 500 DaN
Charge minimale: 10 DaN

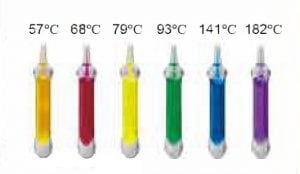

Températures nominales de déclenchement:
- 57° C (135° F) ampoule de couleur orange;
- 68° C (155° F) couleur rouge;
- 79° C s (175° F) couleur jaune;
- 93 ° C (200° F) couleur verte;
- 141 ° C (285° F) couleur bleue;
- 182° C (360° F) couleur mauve.
Couleur des ampoules normalisées selon EN 12259-1 and ISO 6182-1. Autres températures, nous consulter.
* Options: cosse cœur montée sur un côté.
Attention: ce type de cosse peut se déformer lors de charges élevées.
Position de montage:
- En position verticale, le côté avec l’ampoule doit être dirigé vers le bas .
- En position horizontale, toutes orientations possibles.
Certifications: ISO 10294-4
Autres modèles: Pour charges 150 DaN voir série 58L
Références principales
Température (°C/°F) | 2 trous de 8, sans cosse cœur | trous de 8mm, côté inférieur avec cosse cœur |
57°C (135°F) | 58ZFA08300B057C0 | 58ZFA08300B057C1 |
68°C (155°F) | 58ZFA08300B068C0 | 58ZFA08300B068C1 |
79°C (l 75°F) | 58ZFA08300B079C0 | 58ZFA08300B079C1 |
93°C (200°F) | 58ZFA08300B093C0 | 58ZFA08300B093C1 |
141°C (285°F) | 58ZFA08300B141C0 | 58ZFA08300B141C1 |
182°C (360°F) | 58ZFA08300B182C0 | 58ZFA08300B182C1 |
Accessoires et pièces détachées
![]() |
![]() |
![]() |
![]() |
![]() |
||||
![]() |
![]() |
![]() |
![]() |
![]() |
||||

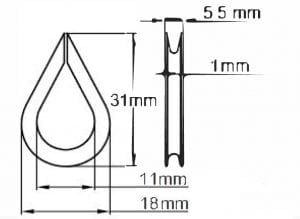

Cosse cœur selon DIN 6899A, pour câbles acier dia 3 à 3.5mm, max. 300 DaN (Unité d’emballage 20p.) |

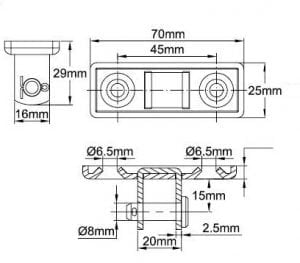

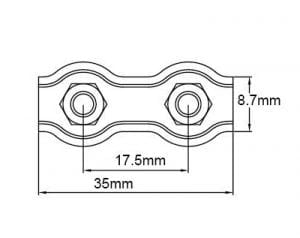

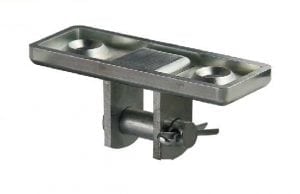

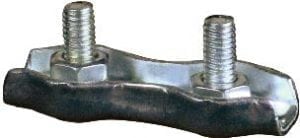

Serre câble pour câbles acier dia. 3 à 3.5mm, max 300 DaN(Unité d’emballage 1Op.) | Platine de montage mural, max. 300 DaN (Unité d’emballage lp.) |

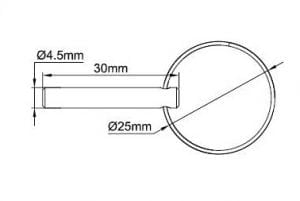

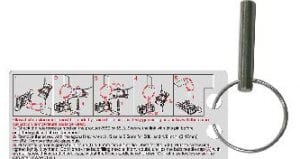

Goupille de sécurité pour remplacement des ampoules (Unité d’emballage 5p.) |
Ampoules verre dia.5 x 20mm(Unité d’emballage 50p. & 500p.) | ||||
Acier zingué | 6658RT034Z | Acier zingué | 6658RC036Z | Acier zingué | 6658RW035Z | 6658PG001Z | 57°C(135°F) | 6658ZGB057 |
68°C(155°F) | 6658ZGB068 | |||||||
79°C(175°F) | 6658ZGB079 | |||||||
93°C(200°F) | 6658ZGB093 | |||||||
141°C(285°F) | 6658ZGB141 | |||||||
182°C(360°F) | 6658ZGB182 |

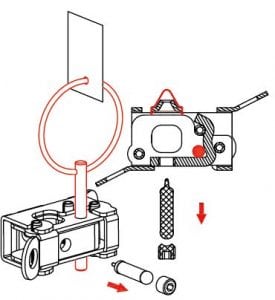

Remplacement de l’ampoule verre
(Lorsque c’est demandé par des opérations de maintenance préventive)
1![]() |
2![]() |
3![]() |
4![]() |
5![]() |
Le remplacement de l‘ampoule doit être fait par des professionnels entraînés, et uniquement avec des ampoules d‘origine et de même température d‘étalonnage.

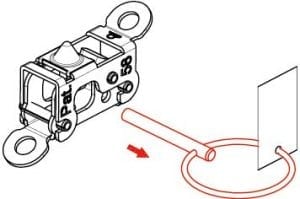

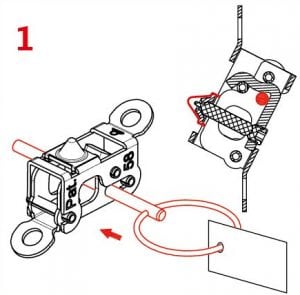

1/ Vérifiez le modèle imprimé sur l’appareil (58Z 0u 58L). Verrouillez le maillon avec cette goupille avant et pendant l‘ opération de remplacement de l‘ampoule. |

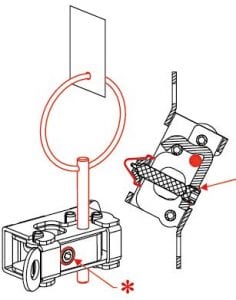

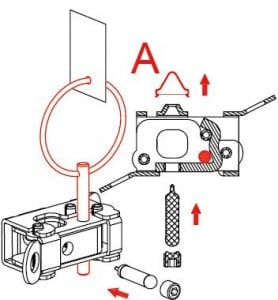

2/ Dévissez la vis avec avec une clef hexagonal. Taille 2.5mm pour le modèle 58L et de 1/8“ (3.17mm) pour le modèle 58Z. Retirez l‘ancienne ampoule. | 3/ Placez avec soin une nouvelle ampoule (Dia. 5mm pour le 58Z et dia. 2mm pour le 58L) dans son logement, et replacez la vis à la main sans serrer. Faites attention à ne pas casser l’aiguille de remplissage de l‘ampoule. En cas de doute, déclipsez le capot de protection de l‘ampoule (A) avec un petit tournevis plat, pour vérifier visuellement que l‘aiguille de remplissage n‘est pas rompue. Remettez le capot après vérification. | 4/ Serrez la vis avec un outil comportant un contrôle du couple. (Le couple de serrage doit être de 0.5 à 0.6 N.m pour le 58Z et 0.25 à 0.4 N.m pour le 58L). Scellez la vis* avec un frein-filet faible tel que le Loctite 222. Faites attention de ne pas coller le levier au corps en déposant trop de frein-filet. | 5/ important: N’oubliez surtout pas de retirer la goupille de sécurité lorsque vous avez fini. |
Téléchargement
Fiche technique
