Limiteur d’ambiance électronique réglable, à réarmement manuel, IP65, IK10

  • Montage mural en intérieur ou extérieur pour alarme haute de température de chambres
  • Alarme haute de température ambiante de locaux industriels ou
  • Alarme haute de serres ou de locaux d’élevage.
Matière du boitier

Couleur

Indice de protection IP

Indice de protection mécanique

Matière des contacts

Pouvoir de coupure

tension

Durée de vie électrique (Nb de cycles en conditions nominales)

type de prise de mesure

Elément sensible

Plage de réglage de température (°C)

,

Différentiel (°C)

ajustement du point de consigne

,

Ce produit est actuellement en rupture de stock et indisponible.

Description

Boitier Type Fonctionnement Contact Mesure Plages °C Séries
IP65, IK10 Réarmement manuel Electronique SPNC ou SPNO Ambience Y1A2L&   Y1B2L
Matière
Aluminium

Applications:

  • Montage mural en intérieur ou extérieur pour alarme haute de température de chambres
  • Alarme haute de température ambiante de locaux industriels ou
  • Alarme haute de serres ou de locaux d’élevage.

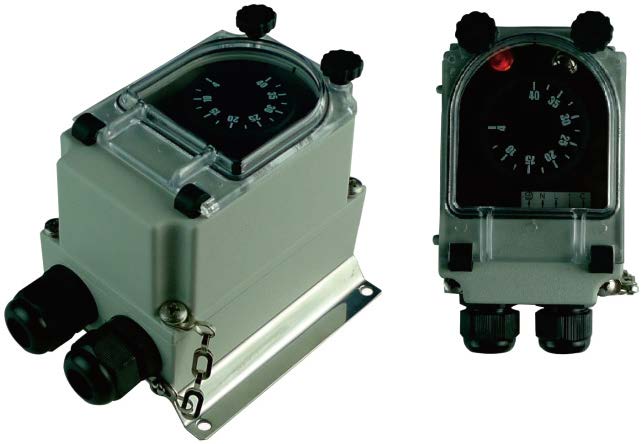

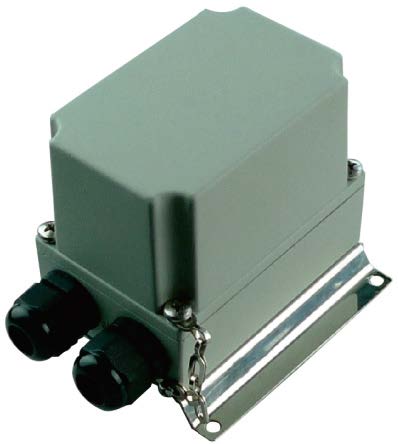

Boitier: Aluminium, IP65, IK10, avec platine de fixation murale en acier inoxydable 304 écartant l’élément de mesure de la paroi de fixation. Peinture époxy gris RAL7035. Vis de couvercle imperdables en acier inoxydable. Couvercle imperdable avec chainette.

Action: Limiteur électronique à microprocesseur à réarmement manuel réglable

Plages de réglage: -35-35°C (-30+95°F), 0-10°C (32-50°F), 4-40°C (40-105°F).

Réglage: Par manette graduée en °C, avec butée maxi ou mini réglable, située sous la manette. Les modèles à réglage sous hublot comportent un couvercle en polycarbonate transparent permettant de voir l’état de la lampe témoin et le réglage du point de consigne. Graduations en °F disponibles en option.

Réarmement: Par bouton poussoir à proximité de la manette.

Elément sensible: Thermistance située sur le côté du boitier.

Raccordement électrique: Passage des câbles par deux presse-étoupes M20 et raccordement interne sur bornier à vis. Le raccordement des deux phases est obligatoire (220~250V, 50Hz~60Hz) .

Mise à la terre : Interne et externe

Lampe témoin: Permet de visualiser l’état de sortie du contact du thermostat. Montée en standard pour les modèles à réglage sous hublot. Non standard et en option uniquement pour les modèles à réglage interne sans hublot.

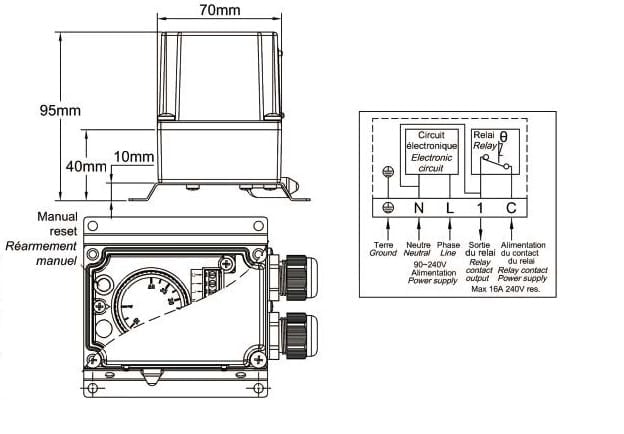

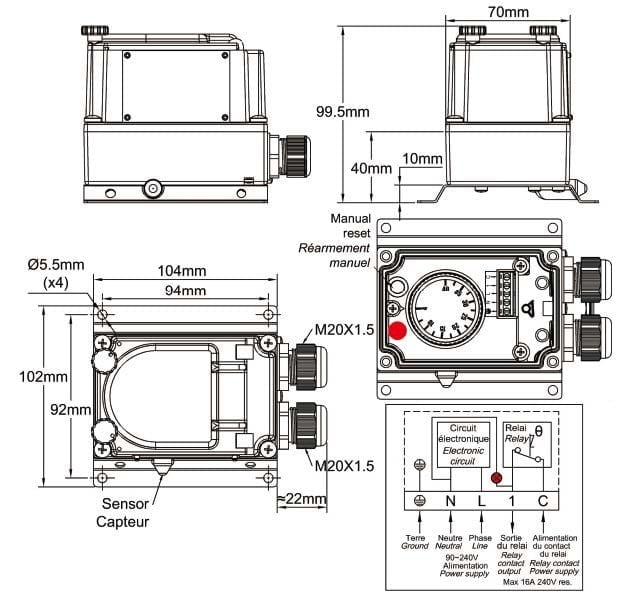

Fixation: Murale, par 4 vis dia 4 à 5mm sur la paroi, entre axe 94 x 92 mm

Identification: Plaque d’identification métallique, rivetée.

Contact: 16A (2,6), 250V alternatif. Contact à ouverture ou à fermeture.

La version avec contact à fermeture par élévation de température permet de mettre en marche une alarme. La version avec contact à ouverture par élévation de température permet de couper un système de chauffage.

Durée de vie électrique: > 100.000 cycles.

Température minimale de stockage: -35°C (-30°F).

Température ambiante maximale: 60°C (140°F).

Pour plus d’informations techniques, demandez la fiche technique du thermostat 2PE2N6
