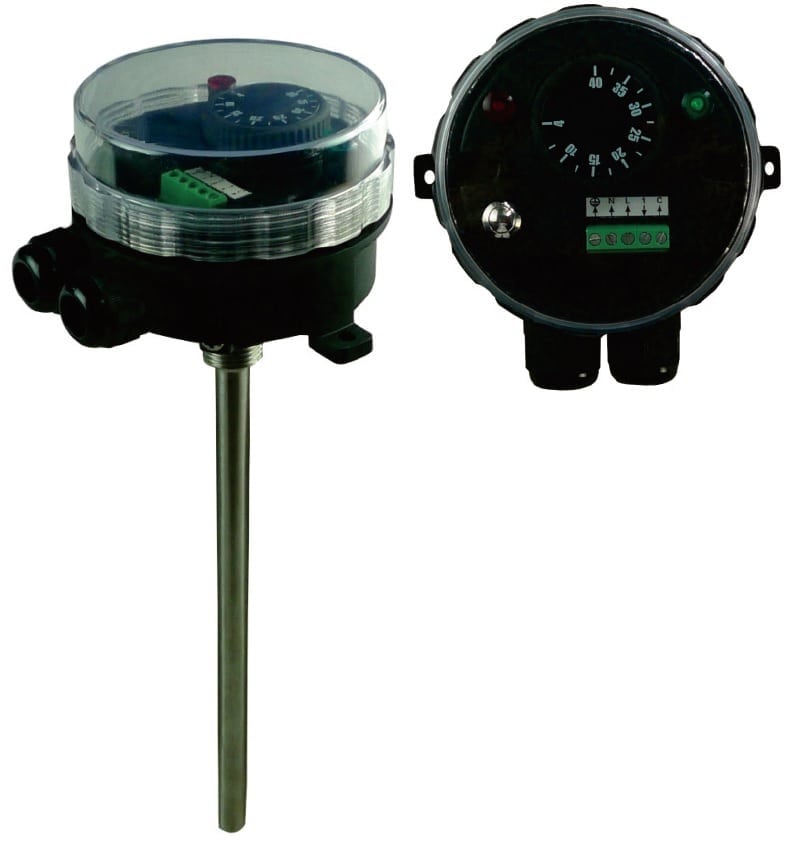

Limiteurs électroniques à canne, à réarmement manuel réglable IP66, IK10

– Installations dans lesquelles la résistance aux fortes chutes d’eau est requise. Le couvercle transparent permet de visualiser le réglage et les deux lampes témoins.

Ces thermostats à canne électroniques peuvent être utilisés pour le contrôle de température de tuyauteries et de réservoirs avec montage dans un doigt de gant, ainsi que pour le contrôle de température de veines d’air.

– Le réarmement manuel permet l’utilisation en alarme haute.

Matière du boitier

,

Couleur

Indice de protection IP

Indice de protection mécanique
Type de contact

,

Pouvoir de coupure

tension
Durée de vie électrique (Nb de cycles en conditions nominales)
type de prise de mesure

Elément sensible

ajustement du point de consigne

longueur de la canne (mm)
Matière de la canne

Description

Boitier Type Fonctionnement Contact Mesure Plages °C Séries
IP66, IK10 Limiteur Electronique SPNO ou SPNC canne YF43NC & YF45NC
Matière
PA66 & PC

Applications:

– Installations dans lesquelles la résistance aux fortes chutes d’eau est requise. Le couvercle transparent permet de visualiser le réglage et les deux lampes témoins.

Ces thermostats à canne électroniques peuvent être utilisés pour le contrôle de température de tuyauteries et de réservoirs avec montage dans un doigt de gant, ainsi que pour le contrôle de température de veines d’air.

– Le réarmement manuel permet l’utilisation en alarme haute.

Boitier: Degré de protection IP 66: étanche aux jets d’eau sous forte pression et paquets de mer, totalement étanche aux poussières (selon EN 60529). Corps en polyamide 6-6 noir chargé fibre de verre. Couvercle en polycarbonate transparent avec joint torique, dévissable à la main, mais il est possible aussi de le serrer et de le desserrer avec une clef à ergots. Résistance aux chocs : IK10. Forte résistance aux UV.

Réglage: Par manette graduée en °C, avec butée maxi ou mini réglable, située sous la manette. Graduations en °F disponibles en option.

Action: Thermostat électronique à microprocesseur.

Plages de réglage:

  • 4-40°C (40-105°F);
  • 30-90°C (85-195°F);
  • 30-110°C (85-230°F);

Réarmement: Par bouton poussoir à proximité de la manette.

Elément sensible: NTC (10KOhms @25°C), diamètre 5mm sous doigt de gant en laiton nickelé, filetage ½” BSPT, avec gaine dia extérieur 8mm. Température maximale admissible sur la canne 120°C (250°F). La partie inférieure du boitier est muni de deux vis de pression permettant le montage et le démontage des doigts de gants standards. (Voir la gamme des doigts de gants en laiton et en inox compatibles dans la section accessoires)

Lampes témoins: Lampe témoin de présence de tension en entrée et lampe témoin de sortie tension. L’alimentation 230V phase et neutre est nécessaire pour ces lampes témoins).

Passage des câbles: Par deux presse-étoupes M20 en PA66 noir, intégrés

Raccordement électrique: Sur bornier à vis. (Possibilité de raccorder deux conducteurs de 1.5mm² sur chaque borne).

Mise à la terre : Borne à vis interne

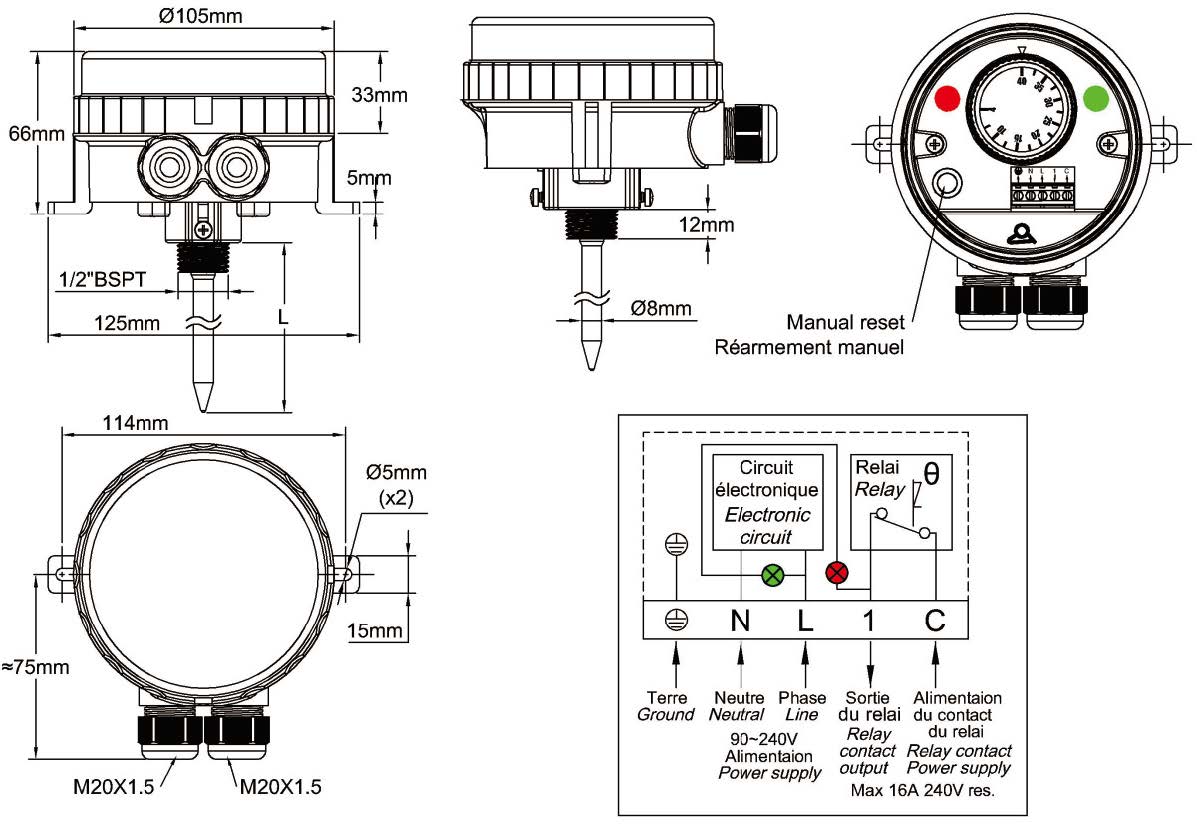

Fixation: Par le filetage du doigt de gant ou par deux pattes entre axe 114mm pour vis dia 4 à 5mm

Identification: Plaque d’identification sur face arrière

Contact: 16A (2,6), 250V alternatif. Contact à ouverture ou à fermeture.

La version avec contact à fermeture par élévation de température permet de mettre en marche une alarme. La version avec contact à ouverture par élévation de température permet de couper un système de chauffage

Durée de vie électrique: > 100.000 cycles.

Température minimale de stockage: -35°C (-30°F)

Température ambiante maximale: 60°C (140°F)

Pour plus d’informations techniques, voir la fiche technique du thermostat 2PE2N6
