Boitier de raccordement de câbles chauffants en ligne

Ce boitier permet de raccorder bout à bout, sur site, un câble chauffant rond ou méplat à un câble d’alimentation rond. Il permet cependant aussi de raccorder ensemble deux câbles ronds ou deux câbles méplats. Le bornier de raccordement interne est en céramique.

Indice de protection IP

Matière première

Demande d'informations
  • I agree that that the website retain and use my personal information to renew contact with me.
Insert a valid name
insert a valid mail
Insert message
Authorization needed to validate the form.
Réf. : Y24 Catégories : , , Étiquettes : , , , , ,

Description

Applications

Ce boitier permet de raccorder bout à bout, sur site, un câble chauffant rond ou méplat à un câble d’alimentation rond. Il permet cependant aussi de raccorder ensemble deux câbles ronds ou deux câbles méplats. Le bornier de raccordement interne est en céramique.

Caractéristiques techniques

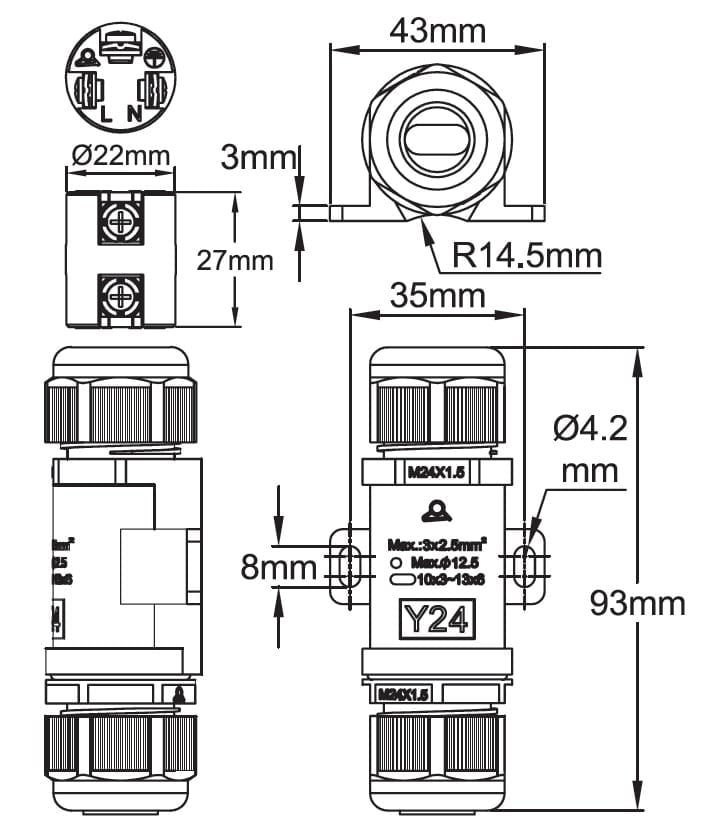

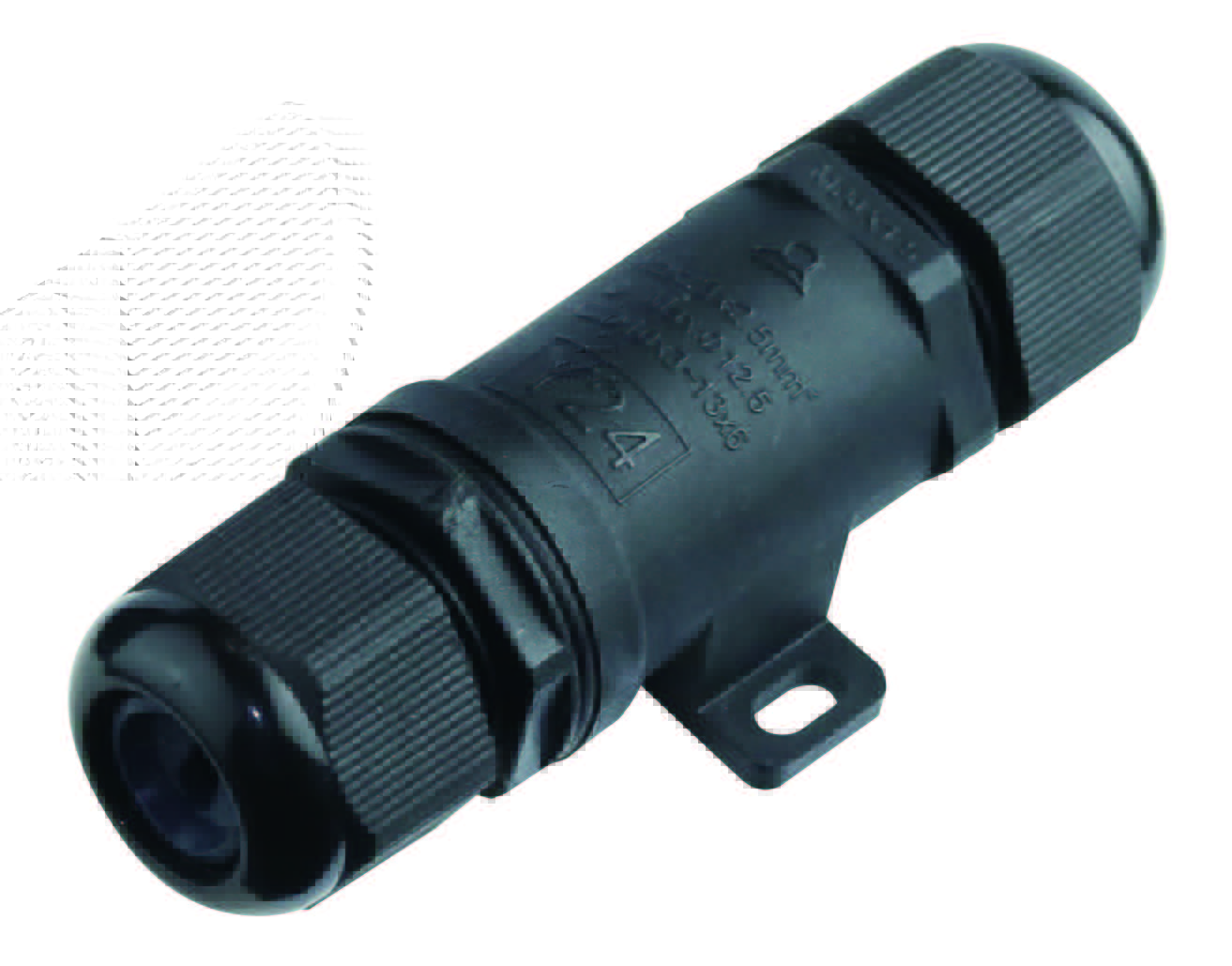

Matière: Polyamide 66 noir, longueur totale 93mm. Bonne résistance aux UV.

Etanchéité: IP66.

Fixation:

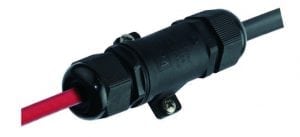

  • Soit par 2 pattes latérales pour montage mural pour vis diamètre 4 mm, entre axe

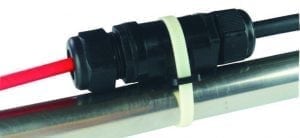

  • Soit sur tube par un serre-fil La partie inférieure est concave pour faciliter ce montage et les trous oblongs des pattes permettent le passage et le maintien d’un serre-fil.

Bornier:

  • Céramique haute température avec bornes à vis avec rondelles carrées crantées imperdables acceptant des conducteurs
  • 3 conducteurs, de 0.5 à 5mm².
  • Intensité maximale admissible: 16A

Serrage des câbles : par presse-étoupes M24, avec garnitures en silicone.

  • Diamètre maximum des câbles ronds: 12,5mm.
  • Tailles limites des câbles méplats: de 10 x 3 à 13 x 6mm. (livré avec un jeu de garnitures de différents diamètres). Excellent maintien des câbles aux deux extrémités.

Assemblage facile: il est possible de faire glisser le bornier céramique hors du corps pour effectuer le raccordement des câbles à l’extérieur.



Opération de montage des câbles

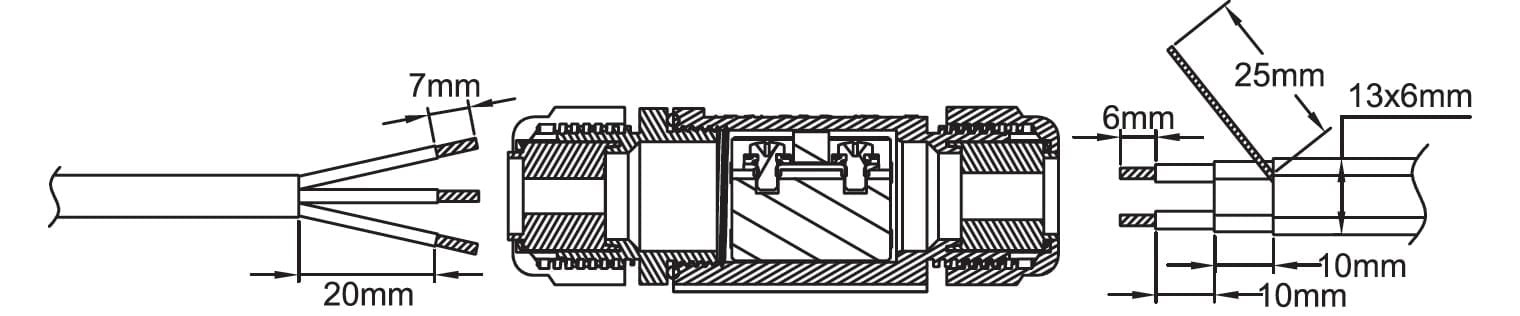

Passer les câbles dans les presse-étoupes après avoir sorti le bornier. Raccorder les câbles sur le bornier.

Rentrer le bornier dans le boitier, serrer le presse-étoupe du cable rond.

Visser le corps du presse-étoupe mobile sans y entrer la garniture du câble méplat.

Faire glisser la garniture du câble méplat dans le presse-étoupe et serrer l’écrou.

Fixer le boitier sur une paroi (avec 2 vis) ou sur un tube (avec un serre-fil nylon)
