Borniers plastique surélevés
Dans les applications de raccordement en électrothermie, et en particulier dans les boîtiers de raccordement de thermoplongeurs, apparaissent des contraintes particulières: une température ambiante élevée, des cycles thermiques fréquents, la proximité des extrémités des éléments chauffants et de leurs bornes, dans un espace exigu rendant difficile le raccordement par l’utilisateur.
Ces borniers ont été développés pour répondre à ces contraintes.
Applications
Dans les applications de raccordement en électrothermie, et en particulier dans les boîtiers de raccordement de thermoplongeurs, apparaissent des contraintes particulières: une température ambiante élevée, des cycles thermiques fréquents, la proximité des extrémités des éléments chauffants et de leurs bornes, dans un espace exigu rendant difficile le raccordement par l’utilisateur.
Ces borniers ont été développés pour répondre à ces contraintes.
Caractéristiques techniques communes à tous les modèles
Corps: Polyamide 66 chargé fibre de verre, UL94V, GWFI 960°C, tenue en température ambiante jusqu’à 150°C.
Raccordement: Bornes à vis M3, M3,5 ou M4 avec rondelle crantée élastique imperdable, s’écartant automatiquement du support lors du desserrage, résistante au desserrement par vibrations ou cycles thermiques. Ces bornes peuvent recevoir des fils nus, étamés, équipés de souliers de câbles, de cosses à fourche ou à œillet. La vis M3, M3,5 ou M4 et la rondelle élastique peut être remplacée par une languette 4.8×0.8.
Tension: 400V maxi
Section: chaque borne peut recevoir de chaque côté deux conducteurs de section 0.5mm² à 2.5mm².
Intensité maximale par borne: 24A. Correspondant à un auto-échauffement de la borne de 17 °C à l’air libre. (Selon IEC60947-7)
Fixation: par vis M3 ou vis auto-taraudeuses ST3.5
Main references

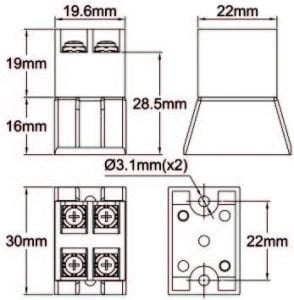

Avec moins de 20mm de largeur, ce bornier à deux bornes est destiné aux espaces les plus exigus. |
|||
Reference | BE2E000000HP000 | ||

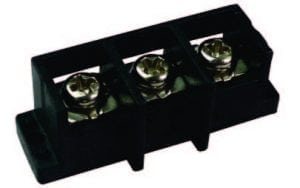

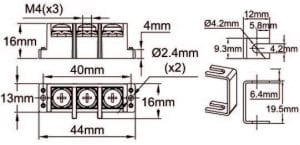

Ce bornier a été développé pour se superposer sur les borniers existants des modèles de thermostats sous boitiers, des séries Y0A,Y0B,Y0D et toute la série Y2.

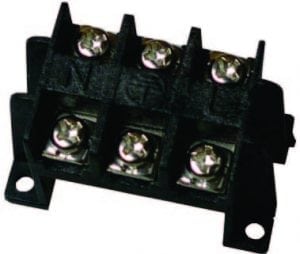

Il permet de rajouter 3 bornes interconnectées à une des bornes situées en dessous, sur laquelle il se raccorde par un cavalier. Utile en particulier pour le raccordement de neutre lorsque plusieurs conducteurs arrivent dans le boîtier. |
|||
Reference | BF3F3000000NP000 | ||

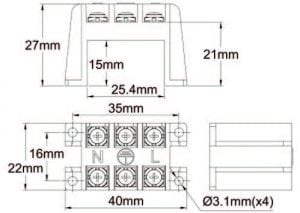

Ce bornier surélevé à trois bornes permet de se positionner au-dessus de la sortie de fils de cartouches chauffantes. |
|||
Reference | BE3E3000000JP000 | ||

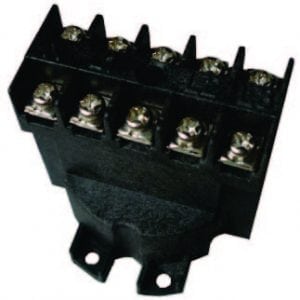

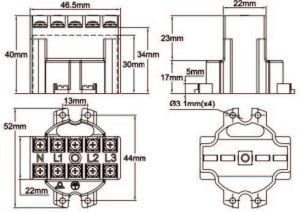

Avec son encombrement maximal de diamètre 52mm, ce bornier à 5 bornes est compatible avec les raccords de 1″1/2 et M45. Il rentre dans les boitiers cylindriques de diamètre intérieur 52mm. Un adaptateur permet son montage sur les raccords. (Voir ci-dessous)
La borne de terre centrale permet le raccordement direct sur les raccords laiton avec terre centrale. |
|||
Reference | BE5E5000000KP000 | ||

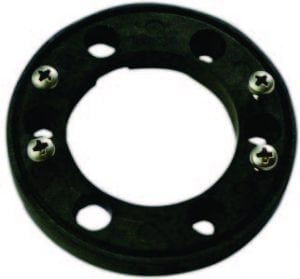

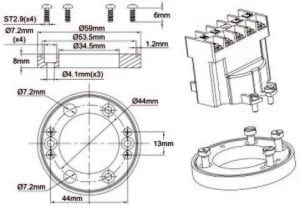

Adaptateur, se monte sous le bornier BE5E5000000KP000 avec 4 vis autotaraudeuses, et permet une fixation sur les raccords laiton comportant 3 vis M4 à 120°sur un diamètre de 44 mm. |
|||
Reference | BE2E000000HP000 | ||

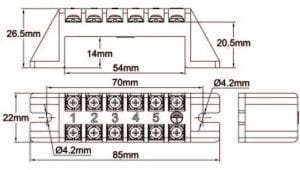

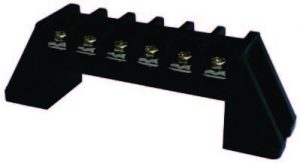

Ce bornier surélevé à 6 bornes permet de se positionner au-dessus des sorties des résistances blindées. Il rentre dans les boitiers carrés aluminium et inox de 105x105mm, ainsi que dans les boitiers plastiques cylindriques de 100 mm de diamètre . |
|||
Reference | BE6E6000000MP000 |
